รูปแบบการกำหนดค่าระบบสอบเทียบการสั่นสะเทือนความถี่ปานกลาง
1. คำอธิบายทั่วไป
รูปแบบนี้ส่วนใหญ่ใช้สำหรับการสอบเทียบอัตโนมัติ/ด้วยตนเองของความไว, ความเป็นเชิงเส้น, ลักษณะความถี่ของแอมพลิจูดและเฟสของเซ็นเซอร์การสั่นสะเทือน, และสร้างรายงานการทดสอบที่เกี่ยวข้อง ระบบมีโครงสร้างที่เรียบง่าย ใช้งานง่าย และเป็นไปตาม JJG233-2008 "ข้อบังคับการตรวจสอบสำหรับเซ็นเซอร์ความเร่งแบบเพียโซอิเล็กทริก", GB/T20485.21-2007/ISO16063-21:2003 "วิธีการสอบเทียบสำหรับเซ็นเซอร์การสั่นสะเทือนและแรงกระแทก ส่วนที่ 21 วิธีการเปรียบเทียบการสอบเทียบการสั่นสะเทือน", "JJG 134-2003 ข้อกำหนดการทดสอบและการสอบเทียบ เช่น ข้อบังคับการตรวจสอบสำหรับเซ็นเซอร์ความเร็วแม่เหล็กไฟฟ้า และข้อบังคับการตรวจสอบสำหรับ JJG 676-2000 เครื่องวัดการสั่นสะเทือนแบบทำงาน
2. ประสิทธิภาพหลัก
ช่วงความถี่ที่ใช้งานได้: 5Hz-10kHz;
แอมพลิจูดการสั่นสะเทือนที่ใช้งานได้: 0-± 700m/s2;
สามารถตรวจสอบ/สอบเทียบแรงดันไฟฟ้า, ประจุไฟฟ้า, เอาต์พุต IEPE, ความเร่ง, ความเร็ว และเซ็นเซอร์อื่นๆ และเครื่องทดสอบการสั่นสะเทือนได้อย่างแม่นยำ รองรับวิธีการเปรียบเทียบแบบจุดต่อจุด, วิธีการกวาดความถี่แบบไซน์, วิธีการกระตุ้นแบบสุ่ม และวิธีการกระตุ้นแรงกระแทก และวิธีการตรวจสอบ/สอบเทียบอื่นๆ
3. องค์ประกอบพื้นฐาน

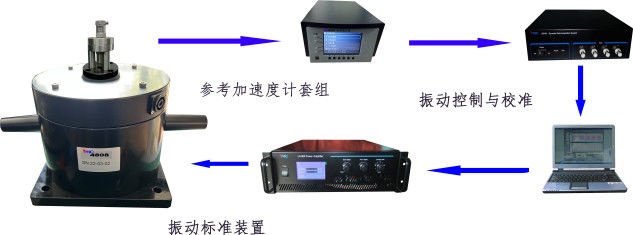

รูปแบบนี้ประกอบด้วยเครื่องวัดความเร่งมาตรฐาน, เครื่องขยายประจุไฟฟ้าที่มีเสียงรบกวนต่ำ, โต๊ะสั่นสะเทือนขนาดเล็ก, เครื่องขยายกำลังไฟฟ้าเชิงเส้น, ตัวรวบรวมข้อมูลแบบไดนามิก และซอฟต์แวร์ทดสอบและควบคุมลักษณะเฉพาะของเซ็นเซอร์ การทดสอบอัตโนมัติและการควบคุมแบบวงปิดของความไวของเซ็นเซอร์, ความเป็นเชิงเส้นของแอมพลิจูด และการตอบสนองความถี่จะถูกรับรู้โดยการควบคุมด้วยคอมพิวเตอร์
หมายเหตุ: เครื่องวัดความเร่งที่อยู่ระหว่างการทดสอบขึ้นอยู่กับผลิตภัณฑ์จริง และรูปภาพใช้สำหรับการอ้างอิงเครื่องวัดความเร่งเอาต์พุตประจุไฟฟ้าเท่านั้น
4. พารามิเตอร์ทางเทคนิคของอุปกรณ์
4.1. โต๊ะสั่นสะเทือน
โต๊ะสั่นสะเทือนมาตรฐาน HG-5024M ใช้แม่เหล็กถาวร Ndfeb แรร์เอิร์ธ มีลักษณะเฉพาะของปริมาตรขนาดเล็ก น้ำหนักเบา ช่วงความถี่กว้าง โครงสร้างที่เหมาะสม และความน่าเชื่อถือสูง ออกแบบมาเป็นพิเศษสำหรับการสอบเทียบการสั่นสะเทือน การทดสอบการสั่นสะเทือน และการทดสอบการสั่นสะเทือนของแหล่งกำเนิดการสั่นสะเทือนมาตรฐาน สามารถใช้สำหรับการสอบเทียบเซ็นเซอร์การสั่นสะเทือน การสอบเทียบและการทดสอบ นอกจากนี้ยังสามารถใช้สำหรับชิ้นส่วนเครื่องมือขนาดใหญ่และขนาดกลางของการสั่นสะเทือนของสิ่งแวดล้อม การทดสอบความล้า การวัดโครงสร้างขนาดเล็กและขนาดกลางของการตอบสนองแบบไดนามิก การทดสอบความถี่เรโซแนนซ์และอิมพีแดนซ์เชิงกล การทดสอบโหมด
| แรงกระตุ้นไซน์สูงสุด | ≥120N (ระบายความร้อนด้วยอากาศ 200N) |
| ความถี่ในการทำงาน | 5Hz～10000Hz |
| ความเร่งสูงสุด | 1m/s2～700m/s2 (ค่าสูงสุด) |
| ความเร็วสูงสุด | 1.4m/s (ค่าสูงสุด) |
| การกระจัดสูงสุด | 12.7mm (peak-to-peak) |
| ฟลักซ์รั่ว | ＜5mT |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ≥50dB |
| ความเสถียรของความถี่ | ≤0.1% |
| ความเสถียรของแอมพลิจูด | ≤0.3% |
| องศาการบิดเบือน | ≤5% |
| การสั่นสะเทือนตามขวาง | ≤10% |
| ข้อผิดพลาดในการระบุความถี่ | ≤0.1% |
| ความแข็งแกร่งในการรองรับ | 5.6N/mm |
| อิมพีแดนซ์ DC ของคอยล์ | 0.8Ω |
| กระแสไฟเข้าสูงสุด | 15Arms (ระบายความร้อนด้วยอากาศ 25Arms) |
| คุณภาพของชิ้นส่วนที่เคลื่อนที่ | 180 กรัม |
| น้ำหนัก | 35 กก. |
| ขนาดโต๊ะ | Ф62.5mm (รูยึดФ50.8,5-M8) |
| ขนาดโดยรวม | Ф215×200mm |
| ช่วงอุณหภูมิ |
อุณหภูมิในการทำงาน: 5℃ ~ 40℃; อุณหภูมิในการจัดเก็บ: -20℃ ~ 70℃ |
| ความชื้นสัมพัทธ์ | ไม่เกิน 75% (อุณหภูมิไม่เกิน 30℃) |
| การส่งออก | ซ็อกเก็ต 4 พิน |
| เครื่องขยายเสียงที่แนะนำ | LA-500 (20V25A) |
หมายเหตุ: HG-5024M สามารถใช้เป็นโต๊ะสั่นสะเทือนมาตรฐานสำหรับการก่อสร้างมาตรฐานตามข้อบังคับการตรวจสอบโต๊ะสั่นสะเทือนมาตรฐาน JJG 298-2015
ช่วงความถี่: 10-10000Hz; แอมพลิจูดสูงสุด: 300m/s2
4.2. เครื่องขยายกำลังไฟฟ้าเชิงเส้น
เครื่องขยายเสียง LA-500 ใช้แชสซีขนาด 19 นิ้วมาตรฐาน จอ LCD สีจริงแสดงกระแสไฟฟ้า แรงดันไฟฟ้า ความถี่สัญญาณ และการป้องกัน เอาต์พุตกำลังไฟฟ้าเชิงเส้น เสียงรบกวนต่ำ อัตราส่วนสัญญาณต่อสัญญาณรบกวนดี ด้วยแรงดันไฟฟ้าขาออก การบ่งชี้กระแสไฟฟ้า และรูตรวจสอบปลายทาง ฟังก์ชันการป้องกันหลายอย่าง ขับเคลื่อนเครื่องสั่นโหมด MS-series และเครื่องสั่นขนาดเล็ก VT/SVT-series โดยตรง
| รุ่นสินค้า | LA-500 | |
| กำลังไฟขาออกที่กำหนด | 500 VA | |
| อิมพีแดนซ์อินพุต | >10 kΩ | |
| แรงดันไฟฟ้าขาออกที่กำหนด | 25 Vrms | |
| กระแสไฟขาออกที่กำหนด | 20Arms | |
| การบิดเบือนแบบไม่เป็นเชิงเส้น | ＜1% | |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ≥80dB | |
| เกน | 10 V/V±2dB | |
| การตอบสนองความถี่ Hz | กระแสตรง | 0 - 50k±1dB |
| กระแสสลับ | 20 - 50k±1dB | |
| ช่วงความถี่ Hz | อัตราส่วนกำลังไฟเต็ม | 20 - 5k |
| กำลังไฟลดลง | 0 - 50k | |
| W╳H ╳D มม. |
483╳132.5 ╳480 |
|
| กก. | 22.5 | |
| แหล่งจ่ายไฟ | 220V50Hz8A | |
| ติดตั้งกับรุ่นเครื่องสั่น: | SVT-03 | |
4.3. อ้างอิงเครื่องวัดความเร่ง
เครื่องวัดความเร่งอ้างอิง HG-8305 ใช้โครงสร้างการบีบอัดตรงกลาง ลักษณะอุณหภูมิที่ดี ความเสถียรในระยะยาวสูง ทนต่อแรงกระแทกสูง การติดตั้ง M5 คู่ (10-32 เป็นตัวเลือก) ที่ด้านล่างและด้านบนสามารถรับรู้การสอบเทียบความแม่นยำของความไวของเซ็นเซอร์ในโหมด back-to-back การส่งค่าการสั่นสะเทือนมาตรฐาน และฟังก์ชันมาตรฐานการตรวจสอบที่เสถียร
เส้นโค้งการตอบสนองความถี่
เส้นโค้งอุณหภูมิ
| ความไวอ้างอิง (±10%) | 0.110 pC/(m/s2) | ||
| ช่วงความถี่ในการทำงาน | 0.2Hz～10kHz | ||
| ความเร่งการสั่นสะเทือนไซน์สูงสุด | 9800m/s2 | ||
| ช่วงความถี่แอมพลิจูด | ±2% | 0.2Hz～5kHz | |
| ±10% | 5Hz～10kHz | ||
| การตอบสนองเฟส-ความถี่ (±1°) | 0.2Hz～10kHz | ||
| ความถี่ธรรมชาติในการติดตั้ง | ≥40kHz | ||
| ความไวตามขวาง | ≤2% | ||
| ช่วงอุณหภูมิในการทำงาน | –74~+200℃ | ||
| ความต้านทานฉนวน | ≥1011Ω | ||
| ความเสถียรประจำปี | ≤0.5% | ||
| ความเป็นเชิงเส้นของแอมพลิจูดความเร่ง | ≤0.5% | ||
| ความไวต่ออุณหภูมิชั่วขณะ | 0.5ms-2/℃ (0.3Hz) | ||
| ความไวต่อแม่เหล็ก | 1ms-2/T | ||
| ความไวของความเครียดของฐาน | 0.01ms-2/με | ||
| ส่วนที่ละเอียดอ่อน | ควอตซ์ | ||
| ความจุ | ～70 pF | ||
| น้ำหนัก | 38G | ||
| โหมดการติดตั้ง | 10-32 | ||
| โหมดเอาต์พุต | 10-32 | ||
| โหมดเอาต์พุต | ขั้วบวก | ||
| แรงบิดในการติดตั้ง | 0.5Nm～3.5Nm | ||
หมายเหตุ: เครื่องขยายประจุไฟฟ้า HG-8305 และ HG-8102B ใช้เป็นชุดการสั่นสะเทือนและสามารถใช้เป็นเครื่องวัดความเร่งอ้างอิงได้ตามข้อบังคับการตรวจสอบสำหรับเครื่องวัดความเร่งแบบเพียโซอิเล็กทริก JJG 233-2008
4.4. เครื่องขยายประจุไฟฟ้าที่มีเสียงรบกวนต่ำ
HG-8102B: เครื่องขยายประจุไฟฟ้าที่มีเสียงรบกวนต่ำแบบหลายโหมดพร้อมการทำให้เป็นมาตรฐานความไวของเซ็นเซอร์ 4 บิต พร้อมโหมดอินพุตประจุไฟฟ้า แรงดันไฟฟ้า IEPE และอื่นๆ สามโหมด เกน ไฮพาส โลว์พาส และตัวเลือกหลายไฟล์ที่ทำให้เป็นมาตรฐาน ขนาดเล็ก บูรณาการสูง สี่ชุดเอาต์พุตทศนิยมมาตรฐาน (1.000~10.99pC/UNIT); เหมาะสำหรับการวัดและการสอบเทียบที่แม่นยำ
| อินพุต | แรงดันไฟฟ้า /IEPE (4mA/24VDC):±10V ; ประจุไฟฟ้า:±106pC |
| การส่งออก | ±10VP/5 mA (สูงสุด) |
| ออฟเซ็ต DC | ±10mV |
| เสียงรบกวน | ≤5μVrms (เกนสูงสุดถูกพับไปยังอินพุต) |
| การจัดเกรดเกน | 0.1；1；10；100；1000mV/pC (เมื่อความจุของแหล่งกำเนิดคือ 1nF) |
| ความแม่นยำ | ±0.5% |
| ตัวกรองโลว์พาส: | 0.3,1k,3k,10k,30k,100kHz (ความถี่คัตออฟ - 3dB±1dB, อัตราการลดทอน -12dB/OCT) |
| ตัวกรองไฮพาส: | 0.3,1,3,10,30,100Hz (ความถี่คัตออฟ - 3dB±1dB, อัตราการลดทอน -6dB/OCT) |
| อุณหภูมิ | อุณหภูมิในการทำงาน:0℃- +50℃；อุณหภูมิในการจัดเก็บ:-55℃-+85℃ |
| ความชื้น | 95%R.H. สูงสุด |
| แหล่งจ่ายไฟ | กระแสสลับ:220V50Hz |
| ขนาด | 45mm (W) ╳122mm (H) ╳200mm(D) |
| น้ำหนัก | 1.5KG |
| โหมดการเชื่อมต่อ | โหมดอินพุต:M5；โหมดเอาต์พุต:BNC；แหล่งพลังงาน:3GTJE3(AC) |
| สายอินพุต: | สายเคเบิลเสียงรบกวนต่ำ 2 ม. หัวคู่ M5 STYV-1 |
| สายเอาต์พุต | สายเคเบิลเอาต์พุต BNC 50Ω หัวคู่ 2 ม. |
| สายไฟ | 3GTJA(AC)； 1PCS |
4.5. ตัวรวบรวมข้อมูลแบบไดนามิก (ตัวควบคุม)
ตัวรวบรวมข้อมูลแบบไดนามิก HG-9204H เป็นตัวรวบรวมข้อมูลแบบไดนามิกอินพุต 4 ช่องและเอาต์พุต 2 ช่องที่มีอัตราการสุ่มตัวอย่างสูง สามารถรวมกับซอฟต์แวร์การวัดและควบคุมพื้นฐาน HG-9800-02 เพื่อสร้างระบบการเก็บข้อมูลแบบไดนามิก และยังสามารถรวมกับซอฟต์แวร์ทดสอบลักษณะเฉพาะของเซ็นเซอร์ HG-9800-05 เพื่อสร้างระบบควบคุมการสั่นสะเทือนแบบวงปิด
| ป้อนจำนวนช่อง | 4 | |
| โหมดสัญญาณ | ประจุไฟฟ้า, แรงดันไฟฟ้า, IEPE | |
| แบนด์วิดท์อินพุตสัญญาณแรงดันไฟฟ้า | DC-100kHz | |
| แบนด์วิดท์อินพุตสัญญาณ IEPE | 0.3Hz-100kHz | |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ≥96 dB | |
| ตัวเลข AD | 16 | |
| ความแม่นยำ AD | 优于±0.5％ | |
| ช่วงอินพุต |
แรงดันไฟฟ้า /IEPE: ±10Vp ช่วงอินพุตประจุไฟฟ้า:±1×105pC |
|
| เกนในตัว | แรงดันไฟฟ้า /IEPEinput:1 เท่า, 10 เท่า, 100 เท่า อินพุตประจุไฟฟ้า: 0.1, 1, 10, 100 เท่า | |
| แหล่งจ่ายไฟกระตุ้น IEPE | 4mA±1mA /(20-24VDC); | |
| อัตราการสุ่มตัวอย่างต่อช่องสัญญาณ | สูงสุด 1 M การสุ่มตัวอย่างแบบขนานต่อช่องสัญญาณ | |
| การส่งออก DA | 2 เอาต์พุตอิสระ | |
| ความละเอียด DA | 16 บิต | |
| อัตราการแปลง DA | 500kHz; | |
| แอมพลิจูดเอาต์พุตสัญญาณ | ±10VP; | |
| ความแม่นยำ | ดีกว่า ± 0.5% | |
| dimensionw×D×H(มม.) | W240mm×H69mm×D277mm | |
| น้ำหนัก (กรัม) | 3.5 กก. | |
| แหล่งจ่ายไฟ | 100 – 240V AC ,50/60HZ | |
| ซอฟต์แวร์สนับสนุน | ซอฟต์แวร์การรับและควบคุมสัญญาณ HG-9800 |
4.6. ระบบทดสอบและควบคุมลักษณะเฉพาะของเซ็นเซอร์ (คอมพิวเตอร์และซอฟต์แวร์)
โมดูลทดสอบและควบคุมลักษณะเฉพาะของเซ็นเซอร์ HG-9800-05:
ด้วยเซ็นเซอร์มาตรฐาน เครื่องขยายเสียง โต๊ะสั่นสะเทือนมาตรฐาน ตัวควบคุม ฯลฯ ความไว ความเป็นเชิงเส้นของแอมพลิจูด การตอบสนองความถี่ของเซ็นเซอร์ความเร่งสามารถทดสอบได้โดยอัตโนมัติ ช่วงความถี่สามารถเข้าถึง 40kHz และรายงานการทดสอบสามารถสร้างได้โดยอัตโนมัติ
1, การทดสอบความถี่จุด: สามารถตั้งค่าชุดความถี่และค่าแอมพลิจูดการสั่นสะเทือนใดๆ (สามารถตั้งค่าความเร่ง ความเร็ว การกระจัด ฯลฯ) ทำการทดสอบการสั่นสะเทือนแบบจุดเดียว หลายจุดโดยอัตโนมัติ และสร้างรายงาน
2, การทดสอบกวาดความถี่: ตั้งค่าจุดความถี่อ้างอิง ขีดจำกัดบนและล่างของจุดความถี่ และรับรู้ความไวและการทดสอบการตอบสนองความถี่โดยอัตโนมัติ
3, การทดสอบแบบสุ่ม (รวดเร็ว): ใช้สัญญาณแบบสุ่ม ทำการทดสอบการตอบสนองความถี่ของเซ็นเซอร์การสั่นสะเทือนอย่างรวดเร็ว
4. ทำการทดสอบความเป็นเชิงเส้นของแอมพลิจูดโดยอัตโนมัติและสร้างรายงาน
1. การกำหนดค่าพื้นฐานและราคา
| ชื่อ | หมายเลขรุ่น | ปริมาณ | ราคาอ้างอิง | |
|
|
เครื่องวัดความเร่งมาตรฐาน | HG-8305 | 1 | |
|
|
ทดสอบฟิกซ์เจอร์แบบ back to back | 1 | ||
|
|
เครื่องขยายประจุไฟฟ้าที่มีเสียงรบกวนต่ำ | HG-8102B | 1 | |
|
|
โต๊ะสั่นสะเทือนมาตรฐาน | HG-5024M | 1 | |
|
|
เครื่องขยายกำลังไฟฟ้าเชิงเส้น | LA-500 | 1 | |
|
|
ตัวรวบรวมข้อมูลแบบไดนามิก 4 ช่อง (ตัวควบคุม) | HG-9204H | 1 | |
|
|
ซอฟต์แวร์ทดสอบและควบคุมลักษณะเฉพาะของเซ็นเซอร์ | HG-9800 | 1 | |
|
|
คอมพิวเตอร์และเครื่องพิมพ์ทดสอบ | 1 | ||
|
|
การสนับสนุนด้านเทคนิคและบริการ | 1 | ||
หมายเหตุ: ราคาข้างต้นไม่รวมค่าสอบเทียบ
