รายละเอียดสินค้า:
|
| ความแม่นยำในการบ่งชี้: | 0.001μm； | ช่วงการวัด: | Z-Axis (แนวตั้ง) 200μm； x-axis (แนวนอน) 17.5mm （0.71inch)； |
|---|---|---|---|
| กรอง: | RC, PC-RC, Gauss, DP； | ความยาวตัวอย่าง (ลิตร): | 0.25,0.8,2.5； |
| เน้น: | เครื่องวัดความหยาบผิวพร้อมจอแสดงผลแบบดิจิตอล,เครื่องวัดความหยาบผิวแบบดิจิตอลแบบพกพา,เครื่องวัดความหยาบผิวแบบพกพา |
||

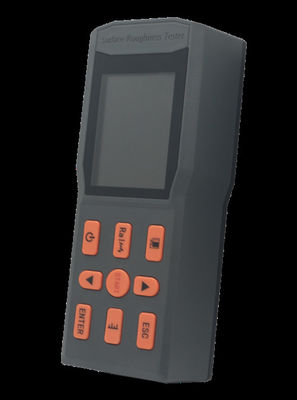

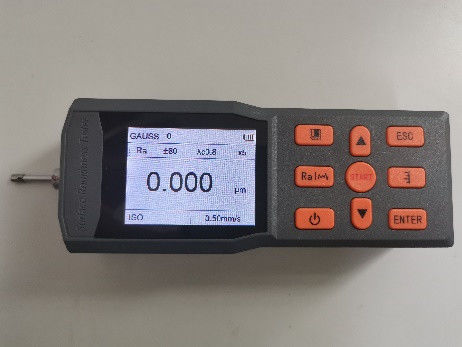

SRT-6450 เครื่องวัดความหยาบผิวแบบดิจิทัลแบบพกพา
1. ภาพรวมผลิตภัณฑ์
เครื่องมือวัดความหยาบผิวนี้เป็นอุปกรณ์พกพาที่เหมาะสำหรับสภาพแวดล้อมในสถานที่ผลิตและความต้องการในการวัดแบบพกพา สามารถวัดความหยาบผิวของชิ้นส่วนที่ผ่านการกลึงต่างๆ คำนวณพารามิเตอร์ที่สอดคล้องกันตามเงื่อนไขการวัดที่เลือก และแสดงพารามิเตอร์การวัดทั้งหมดและกราฟิกคอนทัวร์บนจอแสดงผล เครื่องมือนี้สามารถวัดพารามิเตอร์หลักของมาตรฐานสากลล่าสุด และเป็นไปตามมาตรฐานสากลอย่างเต็มที่และอย่างเคร่งครัด พารามิเตอร์การวัดเป็นไปตามมาตรฐานแห่งชาติ GB/T3505 "ข้อกำหนดทางเทคนิคทางเรขาคณิตของผลิตภัณฑ์ - คำศัพท์ คำจำกัดความ และพารามิเตอร์โครงสร้างพื้นผิวของวิธีการคอนทัวร์โครงสร้างพื้นผิว" และเข้ากันได้กับมาตรฐานของสหรัฐอเมริกา เยอรมนี ญี่ปุ่น สหราชอาณาจักร และประเทศอื่นๆ เหมาะสำหรับชิ้นส่วนที่ผ่านการกลึงต่างๆ อุตสาหกรรมการผลิตการแปรรูปทางกล การตรวจสอบ การตรวจสอบสินค้าโภคภัณฑ์ และแผนกอื่นๆ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการตรวจสอบในสถานที่ของชิ้นงานขนาดใหญ่และสายการผลิต รวมถึงการตรวจสอบภายนอกโดยการตรวจสอบ มาตรวิทยา การตรวจสอบสินค้าโภคภัณฑ์ และแผนกอื่นๆ โดยไม่ก่อให้เกิดความเสียหายต่อชิ้นงาน
ช่วงชิ้นงานที่วัดได้: ระนาบ, พื้นผิววงกลมด้านนอก, พื้นผิวทรงกรวย, รูใน, ร่อง, พื้นผิวโค้ง ฯลฯ (พื้นผิวพิเศษต้องวัดด้วยเซ็นเซอร์ที่เหมาะสม)
2. พารามิเตอร์ทางเทคนิค
| ชื่อ | เนื้อหา | ||
| ช่วงการวัด | แกน Z (แนวตั้ง) | 200μm； | |
| แกน X (แนวนอน) | 17.5 มม. (0.71 นิ้ว)； | ||
| ความละเอียด | แกน Z (แนวตั้ง) | 0.002μm±20μm； | |
| 0.004μm±40μm； | |||
| 0.008μm±80μm； | |||
| รายการ | พารามิเตอร์ |
Ra Rz Rq Rt； Rp Rv R3z R3y Rz(JIS)； Rs Rsk Rku Rsm Rmr；
|
|
| มาตรฐาน |
มาตรฐานสากล ISO4287 มาตรฐานอเมริกา ANSI B46.1 มาตรฐานเยอรมัน DIN4768 มาตรฐานญี่ปุ่น JIS B601 |
||
| กราฟิก | รองรับเส้นโค้งอัตราส่วน ความหยาบ การกรองรูปคลื่น | ||
| ตัวกรอง | RC,PC-RC,Gauss,D-P； | ||
| ความยาวการสุ่มตัวอย่าง (lr) | 0.25,0.8,2.5； | ||
| ความยาวการประเมินผล (ln) | Ln=lr×n n=1～5； | ||
| เซ็นเซอร์ | หลักการวัด | ตัวเหนี่ยวนำความแตกต่างของการกระจัด | |
| สไตลัส | เพชรธรรมชาติ, มุม 90 องศา, ปลายครึ่งจิน 5μm; | ||
| การวัดแรง | ＜4mN； | ||
| หัวนำ | โลหะผสมแข็ง, รัศมีทิศทางการเลื่อน 40 มม.; | ||
| ความเร็วในการเลื่อน | lr=0.25 ,Vt=0.135mm/S； | ||
| lr=0.8 , Vt=0.5mm/S； | |||
| lr=2.5 , Vt=1mm/S； | |||
| กลับ ,Vt=1mm/S; | |||
| ความแม่นยำในการบ่งชี้ | 0.001μm； | ||
| ข้อผิดพลาดในการบ่งชี้ | ±(5nm+0.1A)A: ค่ามาตรฐานของพารามิเตอร์ Ra ของเทมเพลตหลายบรรทัด | ||
| ความแปรปรวนในการบ่งชี้ | ไม่เกิน 3%; | ||
| คอนทัวร์ตกค้าง | ไม่เกิน 0.01μm; | ||
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมในตัว ชาร์จด้วยเครื่องชาร์จ DC5V, 2000mA; | ||
| ขนาดภายนอก | 156mm×61mm×45mm； | ||
| น้ำหนัก | ประมาณ 450g | ||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ: -20℃ ถึง 40℃ ความชื้น: < 90%RH | ||
| สภาพแวดล้อมการจัดเก็บและการขนส่ง | อุณหภูมิ: -40℃ ถึง 60℃ ความชื้น: < 90%RH | ||
| อุปกรณ์เสริม | เซ็นเซอร์พื้นผิวโค้ง, เซ็นเซอร์รูเล็ก, เซ็นเซอร์ร่องลึก, ก้านต่อ, ก้านอะแดปเตอร์, แพลตฟอร์มการวัด 200 มม., แพลตฟอร์มการวัดหินอ่อน 300 มม. | ||
3. คุณสมบัติการทำงาน
*มีการออกแบบทางกลและไฟฟ้าแบบบูรณาการ มีขนาดกะทัดรัด น้ำหนักเบา และใช้งานง่าย
*ใช้ชิป ARM+DSP สำหรับการควบคุมและการประมวลผลข้อมูล มีความเร็วสูงและใช้พลังงานต่ำ
*หลายพารามิเตอร์ Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku
*ช่วงการวัดขนาดใหญ่ 200μm
*จอแสดงผลสี 320*240, จอแสดงผลดิจิทัล/กราฟิก; ไฮไลท์โดยไม่มีมุมมอง;
*จอแสดงผลมีข้อมูลมากมาย ใช้งานง่าย และสามารถแสดงพารามิเตอร์และกราฟิกทั้งหมดได้
*เข้ากันได้กับมาตรฐานระดับชาติหลายรายการ เช่น GB, ISO, DIN, ANSI และ JIS;
*ติดตั้งแบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ในตัวและวงจรควบคุมการชาร์จ มีความจุสูงและไม่มีผลกระทบต่อหน่วยความจำ
*มีไอคอนที่ระบุพลังงานแบตเตอรี่ที่เหลืออยู่เพื่อแจ้งให้ผู้ใช้ชาร์จในเวลา
*สามารถแสดงคำแนะนำขั้นตอนการชาร์จ ทำให้ผู้ปฏิบัติงานทราบระดับการชาร์จได้ตลอดเวลา
*เวลาทำงานต่อเนื่องนานกว่า 8 ชั่วโมง;
*การจัดเก็บข้อมูลความจุสูงพิเศษ สามารถจัดเก็บข้อมูลดิบได้ 100 ชุด;
*การบันทึกและการจัดเก็บข้อมูลที่วัดได้;
*วงจรป้องกันมอเตอร์ดับและซอฟต์แวร์ที่เชื่อถือได้;
*แสดงข้อมูลการวัด ข้อมูลพรอมต์เมนู และข้อมูลพรอมต์และคำอธิบายต่างๆ เช่น การเปิด/ปิดเครื่อง
*การออกแบบเปลือกตามหลักสรีรศาสตร์ แข็งแรง กะทัดรัด พกพาสะดวก และเชื่อถือได้สูง;
*สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อส่งข้อมูลแบบเรียลไทม์และข้อมูลประวัติ
*บล็อกตัวอย่างการสอบเทียบใช้พื้นผิวแก้วออปติคัล ซึ่งมีความแม่นยำสูง ไม่เกิดรอยขีดข่วนง่าย และมีอายุการใช้งานยาวนาน
*อุปกรณ์เสริม ได้แก่ เซ็นเซอร์พื้นผิวโค้ง เซ็นเซอร์รูเล็ก เซ็นเซอร์ร่องลึก แพลตฟอร์มการวัด ปลอกเซ็นเซอร์ ก้านต่อ ฯลฯ
