รายละเอียดสินค้า:
|
| ชื่อสินค้า: | ระบบวัดความหนาของสารสกัดด้วยแม่เหล็ก | สายควบคุมการตรวจจับ: | 25ม |
|---|---|---|---|
| Thickness Measurement: | Accuracy 0.04mm, Range 2~120 mm (Steel) | ความถี่ในการกระตุ้น: | 3.0 ~ 5.0MHz ความเร็วในการวัด: 16 ~ 1 ครั้ง / วินาที |
| เน้น: | การวัดความหนาของสารสกัดด้วยแม่เหล็ก,เครื่องวัดความหนาของสารสกัดด้วยแม่เหล็ก,เครื่องวัดความเสียหายจากคลื่นแม่เหล็ก |
||
ระบบวัดความหนาการกัดกร่อนแบบคลานแม่เหล็ก

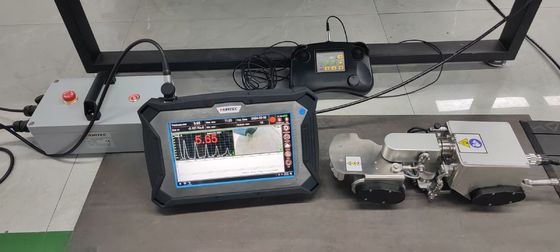

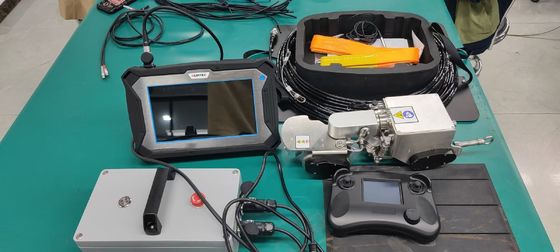

| รายการ | ชื่อ | หน่วย | จำนวน | หมายเหตุ | |
| 1 | โฮสต์ทดสอบ (PC และซอฟต์แวร์) | ชุด | 1 | 25% | |
| 2 | HUATEC TG-M70 รถคลานแม่เหล็กสองล้อ (รวมโมดูลวิดีโอและการวัดความหนา) | ชุด | 1 | 65% | |
| 3 | สายควบคุมการทดสอบ | เมตร | 25 | 10% | |
| 4 | อุปกรณ์ป้องกันการตกของเชือกนิรภัย | เมตร | 25 | /ตัวเลือก | |
| 5 | คู่มือการใช้งาน | PC | 1 | ||
| 6 | ใบรับรองการสอบเทียบ | ชิ้น | 1 | ||

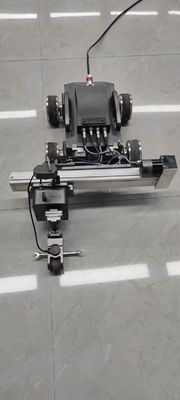

3ลักษณะของรถคลานแม่เหล็กสองล้อ

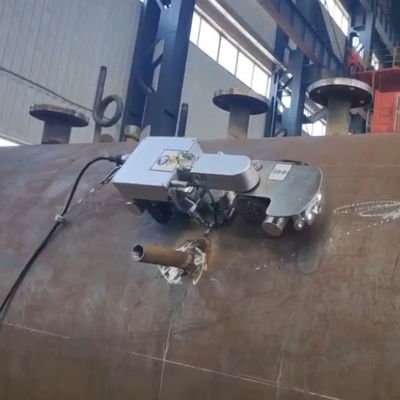

รถคลานแม่เหล็กสองล้อเป็นเครื่องมือขั้นสูงที่สามารถพกพาอุปกรณ์ทดสอบแบบไม่ทำลายต่างๆ ได้ ปัจจุบันได้สะสมประสบการณ์การตั้งถิ่นฐานในสถานที่จำนวนมากในหลายสาขา เช่น ปิโตรเคมี การตรวจสอบพิเศษหม้อ และพลังงานไฟฟ้า สามารถพกพาคลื่นเสียงความถี่สูงแม่เหล็กไฟฟ้าที่ด้านล่างของท่อ ข้อศอก หรือสามทาง และพื้นที่อื่นๆ ที่มีการกัดกร่อน การกัดเซาะที่รุนแรงกว่าเพื่อทำการตรวจสอบหรือการวัดความหนาแบบ B scan สาขาอุตสาหกรรมเรียกว่าผู้เชี่ยวชาญด้านการตรวจจับการกัดกร่อนของท่อ
รถคลานแม่เหล็กสองล้อมีลักษณะดังต่อไปนี้: โครงสร้างกะทัดรัด ความยืดหยุ่นสูง การดูดแม่เหล็ก ความแม่นยำในการควบคุมสูง เทคโนโลยีการตรวจจับขั้นสูง เข้ากันได้กับการตรวจจับวิดีโอ และกลไกการยกโพรบที่ไม่เหมือนใคร สำหรับการตรวจจับการกัดกร่อนของท่อ ภาชนะ และแผ่นโดยอัตโนมัติ
1) โครงสร้างกะทัดรัดและความยืดหยุ่นสูง
การออกแบบที่กะทัดรัดและประณีตทำให้สามารถตรวจจับการกัดกร่อนสำหรับท่อและภาชนะเฟอร์โรแมกเนติกประเภทต่างๆ ได้อย่างง่ายดาย วงกลมแม่เหล็กมีขนาด 350 มม. (ยาว) × 140 มม. (กว้าง) × 130 มม. (สูง) และมีน้ำหนักน้อยกว่า 5.5 กก. โครงสร้างสองล้อที่เป็นเอกลักษณ์ทำให้สามารถเดินได้อย่างอิสระบนท่อที่มีขนาดขั้นต่ำ 100 มม. รัศมีวงเลี้ยวขั้นต่ำคือ 400 มม. และสามารถผ่านข้อศอกที่มีรัศมีการโค้งงอขั้นต่ำ 100 มม. ได้อย่างง่ายดาย ดังนั้นขอบเขตของการเคลื่อนที่และการสแกนของรถคลานแม่เหล็กสองล้อจึงขยายออกไปอย่างมาก
2) การดูดแม่เหล็กสูง
ในแง่ของการออกแบบ ใช้แม่เหล็กหายากแม่เหล็กโลกเพื่อสร้างแม่เหล็กถาวรความแข็งแรงสูงในสองรอบของการปีนแม่เหล็ก แม้ว่าจะเกิดไฟฟ้าดับโดยไม่ได้ตั้งใจ ก็ไม่มีอันตรายที่ตัวรถจะตกลงมาจากพื้นผิวที่ตรวจจับได้ ดังนั้น รถคลานแม่เหล็กสองล้อจึงสามารถทำการสแกนในแนวนอน แนวตั้ง และคว่ำได้อย่างปลอดภัย โหลดแนวตั้งสูงสุดของรถคลานแม่เหล็กสองล้อคือ 5 กก. ซึ่งหมายความว่าจะไม่ส่งผลกระทบต่อการเคลื่อนที่ในแนวตั้งใดๆ เมื่อลากน้ำหนัก 5 กก.
3) ความแม่นยำในการควบคุมสูง
ความเร็วของรถคลานแม่เหล็กสองล้อคือ 0-6 ม./นาที และสามารถเดินหน้าด้วยความเร็วคงที่ได้ โดยตัวเข้ารหัสความแม่นยำสามารถทำหน้าที่ในการตั้งค่าช่องว่างการตรวจจับได้ สามารถตอบสนองความต้องการในการตรวจจับของผู้ใช้ได้ดียิ่งขึ้น ตัวอย่างเช่น ลูกค้าจำเป็นต้องดำเนินการกระบวนการตรวจจับช่องว่างทุกๆ 50 มม. ณ จุดหนึ่งที่ด้านหลังของข้อศอก: ตัวควบคุมสามารถตั้งโปรแกรมได้ และสามารถใช้งานและตรวจสอบการปีนแม่เหล็กสองล้อได้ทุกๆ 50 มม. ปรับปรุงประสิทธิภาพและความแม่นยำของการตรวจจับ
1พารามิเตอร์ทางเทคนิค
l ★รัศมีความโค้งงอขั้นต่ำบนพื้นผิวของวัตถุถูกวัด: แกนตามยาว ≥50 มม. และเส้นรอบวง ≥125 มม.
l การวัดความหนา:ความแม่นยำ 0.04 มม., ช่วง 2~120 มม. (เหล็ก)
l ★ช่องว่างการทำงาน / ยกออก: ≤4 มม.
l ★การวัดที่ไม่เป็นแนวฉาก (ปกติกับตัวแปลงสัญญาณ/โพรบเทียบกับวัตถุภายใต้การทดสอบ): ±25o
l ความถี่กระตุ้น:3.0~5.0MHz, ความเร็วในการวัด: 16~1 ครั้ง/วินาที
l ช่วงความเร็วเสียง: 1000~9999 ม./วินาที, การปรับเพิ่ม: 1 ม./วินาที
l ฟังก์ชันเกต: เกตอัตโนมัติ, เกตเดี่ยวแบบแมนนวล, เกตคู่แบบแมนนวล
l ★การตรวจสอบวิดีโอ: กล้องคู่ทั้งด้านหน้าและด้านหลัง, พิกเซลแบบไดนามิกและสแตติกคือ 3 ล้าน /2304×1296
l โพรบแม่เหล็กอุณหภูมิปกติ: แม่เหล็กถาวรที่อ่อนแอหรือน้อยกว่า การดูดแม่เหล็ก≤15N, วงกลม Φ30× สูง 44 มม., น้ำหนัก ≤80g
l ★ขนาดตัวเครื่องและน้ำหนักของอุปกรณ์คลาน (โดยประมาณ): L380×W130×H120mm, 6kg
l อุณหภูมิในการทำงาน: -10~+50℃
2ซอฟต์แวร์วิเคราะห์การวัด
l แสดงผลพร้อมกันของความหนา ผลลัพธ์ A, B scan
l ออกบันทึกการทดสอบโดยตรง ★ รายการค่าความหนา เพื่ออำนวยความสะดวกในการวิเคราะห์และประมวลผลข้อมูล
l ★เข้ากันได้กับระบบปฏิบัติการ Win7/10 (32/64 บิต)
