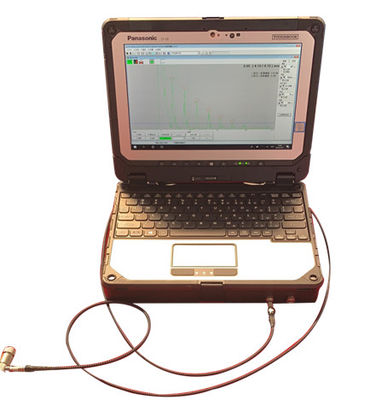

HFD-SW30 ระบบบูรณาการทดสอบ Ultrasonic จุดการปั่นรถยนต์

พารามิเตอร์ทางเทคนิค

1. อุณหภูมิในการจัดเก็บ: -51+ 71 ° C

2. อุณหภูมิในการทำงาน: -29+ 63 ° C

3. ขนาดภายนอก: 25 × หนึ่งร้อยแปดสิบสาม × 85 มม.

4. น้ำหนัก: ประมาณ 1.98 กก.

5. ระดับการป้องกัน: เป็นไปตามมาตรฐานทางทหารของสหรัฐอเมริกา MIL-810G และระดับกันน้ำและกันฝุ่นถึงมาตรฐาน IP65

ทนต่อแรงสั่นสะเทือน/แรงกระแทก/อุณหภูมิกว้าง ผ่านการทดสอบการตก 120 ซม. แป้นพิมพ์กันน้ำ

6. ความทนทานต่อแรงกระแทก: สูงสุด 0.15 กรัม/11 มิลลิวินาที ตามมาตรฐาน IEC60068-2-27

7. ความทนทานต่อการสั่นสะเทือน: 5-150 Hz, สูงสุด 2 กรัม, 1 อ็อกเทฟต่อนาที ตามมาตรฐาน IEC60068-2-6Fc

8. อินเทอร์เฟซโพรบ: LEMO 00 หรือ Microdot

9. อินเทอร์เฟซอินพุต/เอาต์พุตของอุปกรณ์: พอร์ตบัสขยาย

10. อินเทอร์เฟซพลังงาน: อะแดปเตอร์แปลงไฟ

11. USD: 3.0

12. แหล่งจ่ายไฟในการทำงาน แรงดันไฟฟ้าในการทำงาน: 5V DC ให้ผ่านอินเทอร์เฟซในตัวของคอมพิวเตอร์

13. แหล่งจ่ายไฟของตัวเข้ารหัส: แหล่งจ่ายไฟภายนอก 100-230 โวลต์; ไฟ AC; กำลังไฟสูงสุด 5W

14. การใช้พลังงาน: การใช้พลังงานสูงสุด 2.5W

15. ประเภทพัลส์อัลตราโซนิก: พัลส์คลื่นคม

16. ความถี่ซ้ำ PRF: ค่าสูงสุด 1000Hz, 3 โหมด (ขึ้นอยู่กับช่วงการสอบเทียบ), ช่วงการปรับอย่างต่อเนื่อง 8-1000Hz, ลำดับพัลส์ไม่ต่อเนื่อง, แรงดันไฟฟ้ากระตุ้น: สูงสุด 400V

17. ตัวเก็บประจุการชาร์จ: 1 nF, 220 pF

18. เวลาขอบขึ้นของคลื่นเริ่มต้น:<15nS

19. Ni: 50 โอห์ม, 1000 โอห์ม

20. โหมดโพรบ (TR): เปิด/ปิด, การเจาะ

21. ตั้งค่าและประเมินช่วงการสอบเทียบ: ต่ำสุด 0-2.5 มม., 0-0.1 นิ้ว (ในเหล็ก); สูงสุด 0 ถึง 9700 มม., 0 ถึง 381 นิ้ว (ในเหล็ก)

22. ช่วงความเร็วเสียง: 500~15000 m/s, 0.02~0.59 "/ μ S; มีรายการวัสดุที่สมบูรณ์และแก้ไขได้

23. ออฟเซ็ตพัลส์: -10~1500 มม.; - 0.39~50 "(ในเหล็ก)

24. ความล่าช้าของโพรบ: 0~100 μ S

25. ช่วงความถี่: 0.5~20 MHz (-3 dB); 4 ตัวกรอง

26. ช่วงความถี่ซ้ำ: 1-1000Hz; ปรับได้โดยอัตโนมัติหรือด้วยตนเอง

27. เกน: 110 dB, ขั้นตอนการปรับ 0.5/1/2/6 dB

28. โหมดการทำงาน: ประเภทการสะท้อนพัลส์, คริสตัลคู่, พร้อมการเจาะในภายหลัง

29. การตรวจจับ: คลื่นเต็ม, คลื่นครึ่งบวก, คลื่นครึ่งลบ, ความถี่วิทยุ RF (สูงสุด 150 มม./5.9 "ในเหล็ก)

30. การปราบปราม: 0-90% เชิงเส้น

31. DAC/TCG: DAC มีจุดข้อมูลสูงสุด 16 จุด (ตัวสะท้อนอ้างอิง), ช่วงไดนามิก 37 dB และความลาดชันสูงสุด 6 dB/ μ S; 3 เส้นโค้งที่ปรับได้; แปลงเป็นโหมด TCG (การแก้ไขเกนตามเวลา) (เกณฑ์การบันทึกแนวนอน); เป็นไปตามมาตรฐานการทดสอบในประเทศและต่างประเทศ

32. DGS: DGS บันทึกเส้นโค้งขนาดการสะท้อนกลับเทียบเท่าที่มีประสิทธิภาพของโพรบทั้งหมดพร้อมฟังก์ชัน DGS; สามารถตั้งค่าเป็น DAC หรือ TCG; วิธีการประเมินสามารถแสดงเป็นค่า dB ที่เกี่ยวข้องกับเส้นโค้ง เส้นผ่านศูนย์กลางเทียบเท่า หรือระดับการประเมิน (JIS); การลดทอนความเร็วเสียงและการแก้ไขการส่งผ่าน; ตัวสะท้อนอ้างอิงสามารถเลือกเป็นรูด้านล่างแบน รูแนวนอน หรือด้านล่างแบนขนาดใหญ่

33. เกตการตรวจสอบ: 2 เกตการตรวจสอบอิสระ โดยมีความกว้างของเกตเกินช่วงการสอบเทียบสูงสุด; การประเมินขึ้นอยู่กับ A-scan; สัญญาณเตือนเกต: ปิด, พร้อมกัน, ไม่พร้อมกัน; ตรรกะ: และ/หรือ สัญญาณเตือนเสียง

34. การวัดระยะทาง: สามารถวัดระยะห่างระหว่างด้านคลื่นหรือจุดสูงสุดของเสียงสะท้อนในเกตอิสระ (เกต A หรือเกต B) และจุดศูนย์; หรือวัดความแตกต่างของระยะห่างระหว่างเสียงสะท้อนระหว่างเกต: เกต B - เกต A

35. ความละเอียดในการวัด: เส้นทางเสียง/องศาตามเวลาสูงสุดคือ 12.6 มม.: 0.01 มม.; หรือ 0.2% ความกว้างเต็มหน้าจอ

36. ความละเอียดแนวตั้ง: 0.5% ความสูงเต็มหน้าจอ หรือ 0.2dB

37. การแปลงเป็นดิจิทัล A-scan: 1024 × 1024 พิกเซล

38. การตรึงจอแสดงผล: การตรึง A-scan แบบคงที่, การตรึง A-scan แบบไดนามิก (จุดสูงสุด, สัญญาณไดนามิกแบบเรียลไทม์), โดยมีการตรึงเฉลี่ย 2-3 รอบของพัลส์อัลตราซาวนด์

39. การเปรียบเทียบเสียงสะท้อน: แสดงสัญญาณไดนามิกปัจจุบันและสัญญาณ A-scan ที่เข้าถึงพร้อมกัน

40. ภาษา: เยอรมัน, อังกฤษ, ฝรั่งเศส, สเปน, จีน, ญี่ปุ่น

41. หน่วย: มิลลิเมตร, นิ้ว, ละเอียดอ่อน

42. การจัดเก็บข้อมูล: ฐานข้อมูลสามารถบันทึกและจัดการการตั้งค่าเครื่องมือ งานทดสอบ และผลการทดสอบ; รวมถึง A-scan, DAC และคำอธิบายประกอบข้อความ; และนำเข้าสเปรดชีต Microsoft Excel; ความจุในการจัดเก็บถูกจำกัดด้วยขนาดของฮาร์ดไดรฟ์
