รายละเอียดสินค้า:
|
| ช่วงการวัด (เหล็ก 45#): | 0.15 มม. – 1800 มม | ข้อผิดพลาดบ่งชี้ (<10 มม.): | ±0.005มม |
|---|---|---|---|
| ข้อผิดพลาดบ่งชี้ (≥10มม.): | ±0.1% | ข้อผิดพลาดในการทำซ้ำ: | ±0.001มม. (การทดสอบตัวเอง) |
| ความถี่ในการวัด: | 4Hz、8Hz、16Hz | ช่วงความเร็วเสียง: | 400-19999m/s |
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉีด,B การสแกนเครื่องวัดความหนาด้วยเสียงฉีด,เครื่องวัดความหนาด้วยคลื่นเสียงช่วงการวัดกว้าง |
||

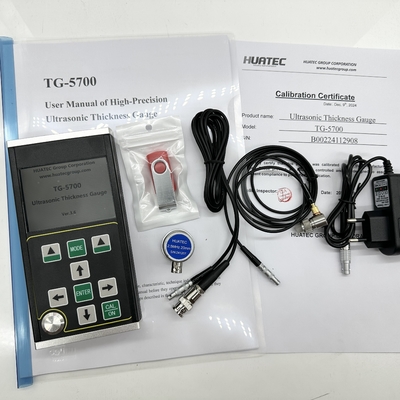

TG-5700 เครื่องวัดความหนาแน่นอัลตราโซนิก A/B Scan 0.100-1800 มม. ช่วงกว้าง
TG-5710 เป็นเครื่องวัดความหนาแน่นอัลตราโซนิกแบบดิจิทัลพกพาความแม่นยำสูงรุ่นใหม่ล่าสุดพร้อม A/B scan โดยใช้หลักการวัดความหนาแน่นด้วยคลื่นอัลตราโซนิกตามการสะท้อนของพัลส์ เหมาะสำหรับการวัดความหนาแน่นของวัสดุที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายด้วยความเร็วคงที่และได้รับการสะท้อนจากด้านหลัง ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดบางที่สุดคือ 0.10 มม. (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนที่ผ่านการประมวลผลได้อย่างแม่นยำ ในทางกลับกัน สามารถตรวจสอบระดับการบางลงของท่อและภาชนะรับความดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งาน สามารถใช้ในปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเครื่องวัดความหนาแน่นอัลตราโซนิก (JJF 1126-2004)
| รายการ | TG-5710 |
| ประเภทโพรบ | โพรบผลึกเดี่ยว / โพรบผลึกคู่ |
| ช่วงการวัด (เหล็ก 45#) | 0.15 มม. – 1800 มม. |
| ข้อผิดพลาดในการบ่งชี้ (＜10 มม.) | ±0.005 มม. |
| ข้อผิดพลาดในการบ่งชี้ (≥10 มม.) | ±0.1% |
| ข้อผิดพลาดในการทำซ้ำ | ±0.001 มม. (การทดสอบตัวเอง) |
| ความเสถียรในการบ่งชี้ | ใช้เทคโนโลยี Zero crossing และ multiple echo เพื่อให้มั่นใจว่าค่าการวัดความหนาแน่นจะไม่ได้รับผลกระทบจากความแรงของเสียงสะท้อน สัมประสิทธิ์การลดทอนของวัสดุ เกน และความสูงของเกต และมีความเสถียรและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4Hz,8Hz,16Hz |
| ความละเอียด | 0.1 มม.,0.01 มม.,0.001 มม. (0.01 นิ้ว,0.001 นิ้ว,0.0001 นิ้ว) |
| เครื่องกำเนิดพัลส์ | ใช้การปล่อยคลื่นสี่เหลี่ยมลบ และความกว้างและแรงดันของพัลส์จะถูกจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999m/s |
| บล็อกการสอบเทียบ | 4 มม. (เหล็ก) |
| ปิดเครื่องอัตโนมัติ | สามารถเลือกได้ 5 นาที 10 นาที 20 นาที และปิดเครื่องเอง |
| การสอบเทียบโพรบ | การสอบเทียบแบบจุดเดียว การสอบเทียบแบบหลายจุด |
| เกน | การควบคุมเกนอัตโนมัติ การควบคุมเกนด้วยตนเอง |
| ช่วงเกน | 0~70dB |
| โหมดการตรวจจับ | คลื่นวิทยุ (RF), คลื่นครึ่งบวก (POS), คลื่นครึ่งลบ (NEG), คลื่นเต็ม (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาการขนส่งจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างแรก (2) E-E: โหมดการวัดการเคลือบผิวแบบทะลุผ่าน ตัวเลือกเสียงสะท้อน Em–En แบบสุ่ม (3) ME-E: โหมดการวัดเสียงสะท้อนหลายครั้ง (4) THIN: โหมดการวัดผนังบาง |
| โหมดตัวเลข | โหมดค่าความหนาแน่น โหมดความแตกต่าง / อัตราการลดลง โหมดค่าสูงสุด / ต่ำสุด |
| โหมด A-scan | มี |
| โหมด B-scan | มี |
| การบ่งชี้การเชื่อมต่อ | มี |
| การบ่งชี้แบตเตอรี่ | มี |
| ภาษา | อังกฤษ |
| หน่วย | มม./นิ้ว |
| การทำงานของเมนู | มี |
| ฟังก์ชันซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก การตั้งค่าการลบ (Blank) การตั้งค่าการลบเสียงสะท้อน (E-blank) การตรึงเสียงสะท้อน การแปลและการปรับขนาดเสียงสะท้อน |
| ฟังก์ชันการจัดเก็บ | สามารถจัดเก็บความหนาแน่นได้ 100,000 ค่า (100 กลุ่ม 1000 ในแต่ละกลุ่ม) รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน |
| การอัปเกรดโปรแกรมโฮสต์ | มี |
| จอแสดงผล | หน้าจอ TFT-LCD สี 3.5 "QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃～＋50℃; ด้วยข้อกำหนดพิเศษ สามารถเข้าถึง - 20 ℃; |
| แรงดันไฟฟ้าในการทำงาน | ต้องใช้แบตเตอรี่ AA ขนาด 5 จำนวนสี่ก้อน เมื่อพลังงานไม่เพียงพอ จะมีข้อความแจ้งแรงดันไฟฟ้าต่ำ |
| ขนาดโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |

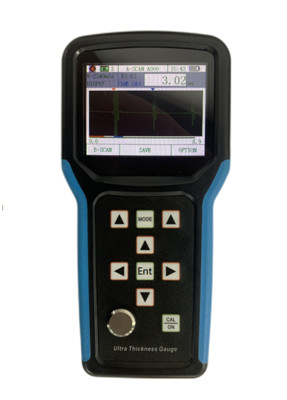

ผลิตภัณฑ์นี้มีโหมด A-scan, โหมด B-scan และโหมดแสดงผลตัวเลข
● ช่วงการวัดกว้าง และใช้เทคโนโลยี "multiple echo" ที่เป็นเอกลักษณ์เพื่อให้ตระหนักถึงการวัดชิ้นส่วนที่บางเฉียบ โดยมีความหนาในการวัดขั้นต่ำ 0.15 มม. (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาแน่นด้วยความแม่นยำสูง และความละเอียดในการวัดสูงสุดสามารถเข้าถึง 0.001 มม. ความละเอียดในการทำซ้ำสามารถเข้าถึง ± 0.002 มม.
● มีฟังก์ชันในการทะลุผ่านการเคลือบและการวัดเสียงสะท้อนต่อเสียงสะท้อน ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและการเคลือบบนพื้นผิว
● โหมดการวัดหลายแบบ: โหมด mb-e, E-E และ me-e ตอบสนองการวัดชิ้นงานหนาแบบเดิม โหมด Thin ตระหนักถึงการวัดชิ้นส่วนบาง
● โหมดตัวเลขประกอบด้วย: โหมดค่าความหนาแน่นแบบเดิม โหมดความแตกต่าง / อัตราการลดลง และโหมดค่าสูงสุด
● โหมดเกนสองโหมด: เกนอัตโนมัติ / เกนด้วยตนเอง
● สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติได้ พร้อมฟังก์ชันประหยัดพลังงาน
● รองรับโพรบที่หลากหลาย รวมถึงโพรบผลึกคู่และโพรบผลึกเดี่ยว และรองรับโพรบความถี่สูงสูงสุด 20MHz
● รองรับการจัดเก็บข้อมูลจำนวนมาก และสามารถจัดเก็บค่าความหนาแน่นได้ 100000 ค่า รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มในเวลาเดียวกัน
● จอแสดงผล TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว พร้อมความละเอียดสูง 320x240 (QVGA)
● มีวิธีการสอบเทียบที่หลากหลาย รองรับการสอบเทียบแบบจุดเดียว การสอบเทียบแบบหลายจุด และโหมดการสอบเทียบด้วยตนเอง และสามารถสอบเทียบความเร็วเสียงและตำแหน่งศูนย์ของโพรบได้ในเวลาเดียวกัน รองรับการแก้ไขเส้นทาง v ของโพรบผลึกคู่
● รองรับการแปลงระบบเมตริกและระบบอังกฤษ สามารถสลับระหว่างหน่วยมิลลิเมตรและนิ้วได้
● รองรับการแสดงผลภาษาอังกฤษ
เหมาะสำหรับการวัดความหนาแน่นของโลหะ (เช่น เหล็ก หล่อ เหล็ก อะลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิก แก้ว เรซิน ใยแก้ว และตัวนำอัลตราโซนิกอื่นๆ ที่ดี
หลักการของการวัดความหนาแน่นด้วยคลื่นอัลตราโซนิกคล้ายกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดและแพร่กระจายในวัตถุ เมื่อถึงรอยต่อของวัสดุ จะสะท้อนกลับไปยังโพรบ ความหนาแน่นของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาในการแพร่กระจายของคลื่นอัลตราโซนิกในวัสดุอย่างแม่นยำ
โพรบเสริม:
| โพรบผลึกคู่ TS400 | 10Mhz | 5 มม. | 0.5-50 มม. |
| โพรบผลึกคู่ TS500 | 5Mhz | 5 มม. | 1.0-65 มม. |
| โพรบผลึกคู่ TS510 | 5Mhz | 10 มม. | 1.0-500 มม. |
| โพรบผลึกเดี่ยว DTM15 | 15 MHz | 6 มม. | 0.15-22.5 มม. |
| โพรบผลึกเดี่ยว DTM7.5 | 7.5Mhz | 6 มม. | 0.5-22.5 มม. |
| โพรบผลึกเดี่ยว DTM10 | 10Mh | 6 มม. | 0.3-22.5 มม. |
| โพรบผลึกเดี่ยว DTM5 | 5M | 6 มม. | 1.0-22.5 มม. |
| โพรบผลึกเดี่ยว BD510 | 10Mh | 10 มม. | 1-1000 มม. |
| โพรบผลึกเดี่ยว BD212 | 2MHz | 12 มม. | 4-1800 มม. |
| สายโพรบผลึกคู่ | |||
| สายโพรบผลึกเดี่ยว | |||
