รายละเอียดสินค้า:
|
| ช่วงการวัด: | 20um - 1800 มม. | ความถี่ในการวัด: | 4Hz,8Hz,16Hz |
|---|---|---|---|
| ช่วงความเร็วเสียง: | 400-19999m/s | โหมดสแกน A&B: | หนุน |
| โพรบ Caibration: | การสอบเทียบแบบจุดเดียว, การสอบเทียบแบบสองจุด, การสอบเทียบด้วยตนเอง | ||
| เน้น: | เครื่องวัดความหนาการเคลือบผิวคอนกรีตแบบอัลตราโซนิก,เครื่องวัดความหนาการเคลือบผิวคอนกรีต HUATEC,เครื่องวัดความหนาแบบอัลตราโซนิกชนิดไม่ทำลาย |
||

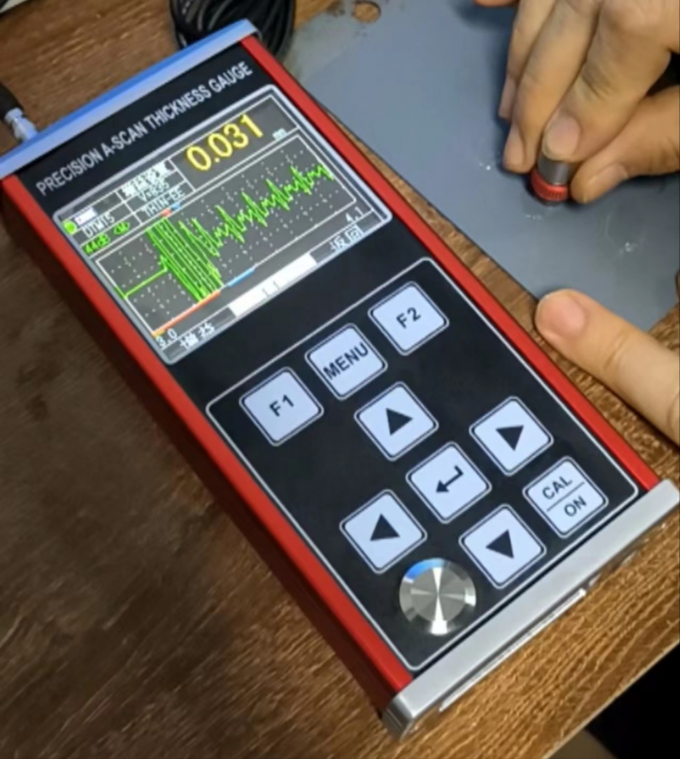

TG-6200 เครื่องวัดความหนาเคลือบผิวแบบอัลตราโซนิกแบบพกพาที่ไม่ใช่โลหะ
เครื่องวัดความหนาเคลือบผิวแบบพกพาที่ไม่ใช่โลหะ พร้อมจอแสดงผลตัวเลขและฟังก์ชันการสแกน A/B หลักการของการวัดความหนาด้วยคลื่นอัลตราโซนิกแบบสะท้อนพัลส์สามารถนำไปใช้ในการวัดวัสดุฟิล์มบางพิเศษหรือความหนาของสารเคลือบผิวที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายในนั้นด้วยความเร็วคงที่และสามารถสะท้อนกลับจากด้านหลังได้ ความละเอียดในการวัดคือ 0.001 มม. ช่วงการวัดบางถึง 0.02 มม. และสามารถวัดความหนาของสารเคลือบผิวและพื้นผิวได้พร้อมกัน
ผลิตภัณฑ์นี้สามารถใช้ในปิโตรเลียม, อุตสาหกรรมเคมี, โลหะวิทยา, การต่อเรือ, การบินและอวกาศ, พลังงาน และสาขาอื่นๆ
ฟังก์ชันหลัก
* ช่วงการวัดกว้าง ความหนาในการวัดขั้นต่ำ สารเคลือบผิว 20um ความหนาในการวัดสูงสุด 1800mm;
* การวัดความหนาที่มีความแม่นยำสูง ความละเอียดในการวัดสูงสุดถึง 0.001 มม.; ความละเอียดที่ทำซ้ำได้สูงถึง ±0.002 มม.;
* โหมด A-scan, โหมด B-scan, โหมดแสดงผลตัวเลข;
* พร้อมฟังก์ชันการวัดผ่านสารเคลือบผิวและเสียงสะท้อนถึงเสียงสะท้อนสำหรับการวัดวัสดุที่มีสีและสารเคลือบผิวบนพื้นผิว;
* สารเคลือบผิวและชั้นสีบนวัสดุคอมโพสิตบางชนิดสามารถตรวจจับได้ตามความเร็วเสียงที่แตกต่างกันของวัสดุ และสามารถวัดความหนาของแต่ละชั้นของวัสดุหลายชั้นมากกว่า 10 ชั้นได้ในเวลาเดียวกัน และสามารถสลับค่าความหนาของแต่ละชั้นภายใต้เสียงสะท้อนเดียวกัน;
* การวัดที่หลากหลาย: THIN, MB-E, E-E, โหมดอัตโนมัติเพื่อตอบสนองการวัดชิ้นงานหนาแบบเดิม; โหมด THIN E-E สำหรับการวัดสารเคลือบผิวบาง;
* โหมดตัวเลขรวมถึงโหมดค่าความหนาแบบเดิม, โหมดอัตราส่วนต่าง/ลดลง และโหมดค่าสูงสุด;
* โหมดเกน: เกนอัตโนมัติ/เกนด้วยตนเอง;
* สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติได้ พร้อมฟังก์ชันประหยัดพลังงาน;
* สามารถใช้โพรบที่มีข้อกำหนดต่างๆ, โพรบคู่ และโพรบผลึกเดี่ยว, รองรับโพรบความถี่สูงได้ถึง 20Mhz;
* รองรับการจัดเก็บข้อมูลความจุขนาดใหญ่ สามารถจัดเก็บค่าความหนาได้ 100,000 ค่า, รูปคลื่น A scan 500 กลุ่ม และรูปคลื่น B scan 500 กลุ่มพร้อมกัน;
* มีวิธีการสอบเทียบที่หลากหลาย รองรับการสอบเทียบแบบจุดเดียว, การสอบเทียบหลายจุด และโหมดการสอบเทียบด้วยตนเอง, สามารถสอบเทียบความเร็วเสียงและตำแหน่งศูนย์ของโพรบได้พร้อมกัน; รองรับการสอบเทียบเส้นทาง V
* การแปลงหน่วยวัด; สามารถสลับระหว่างมิลลิเมตรและนิ้วได้;
* จอแสดงผลภาษาจีนและภาษาอังกฤษ;
วัสดุที่ใช้งานได้
วัดความหนาของสารเคลือบบนพื้นผิวโลหะและอโลหะ (แก้ว, คอมโพสิต, พลาสติก, คอนกรีต, ไม้, ฯลฯ)
เหมาะสำหรับการวัดความหนาของโลหะ (เช่น เหล็ก, เหล็กหล่อ, อะลูมิเนียม, ทองแดง, ฯลฯ), พลาสติก, เซรามิก, แก้ว, เรซิน, ใยแก้ว และตัวนำคลื่นอัลตราโซนิกอื่นๆ ที่ดี
หลักการของการวัดความหนาด้วยคลื่นอัลตราโซนิกแบบสะท้อนพัลส์สามารถนำไปใช้ในการวัดวัสดุฟิล์มบางพิเศษหรือความหนาของสารเคลือบผิวที่สามารถทำให้คลื่นอัลตราโซนิกแพร่กระจายในนั้นด้วยความเร็วคงที่และสามารถสะท้อนกลับจากด้านหลังได้.
พารามิเตอร์จำเพาะ
| รายการ | TG-6200 |
| ประเภทโพรบ | คริสตัลเดี่ยว/คริสตัลคู่ |
| ช่วงการวัด | 20um – 1800mm |
| ความถี่ในการวัด | 4Hz,8Hz,16Hz |
| ความละเอียด | 0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
| เครื่องกำเนิดพัลส์ | การปล่อยคลื่นสี่เหลี่ยมลบ, ความกว้างของพัลส์และแรงดันไฟฟ้าจะถูกจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999m/s |
| บล็อกสอบเทียบ | 4mm(เหล็ก) |
| ปิดเครื่องอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที, ปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | การสอบเทียบแบบจุดเดียว, การสอบเทียบแบบสองจุด, การสอบเทียบด้วยตนเอง |
| เกน | เกนอัตโนมัติ, เกนด้วยตนเอง |
| ช่วงเกน | 0~80dB |
| โหมดการตรวจจับ | RF, คลื่นครึ่งบวก POS, คลื่นครึ่งลบ NEG, คลื่นเต็ม |
| โหมดการวัด | (1) Thin-EE: โหมดสารเคลือบผิว THIN (2) MB-E: ส่งคลื่นเริ่มต้นพัลส์ไปยังเสียงสะท้อนเดียว; (3) E-E: ผ่านการวัดสารเคลือบผิว, เลือกเสียงสะท้อน EM-EN ใดๆ; (4) THIN: โหมดการวัดผนังบาง |
| แบบจำลองตัวเลข | โหมดค่าความหนา, โหมดอัตราส่วนต่าง/ลดลง, โหมดสูงสุด/ต่ำสุด |
| โหมด A- Scan | รองรับ |
| โหมด B- Scan | รองรับ |
| การบ่งชี้การเชื่อมต่อ | รองรับ |
| ตัวบ่งชี้แบตเตอรี่ | รองรับ |
| ภาษา | อังกฤษ |
| หน่วย | มม./นิ้ว |
| การใช้งานเมนู | รองรับ |
| ฟังก์ชันซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก, การตั้งค่าการเว้นว่าง (Blank), การตั้งค่าการเว้นว่างเสียงสะท้อน (E-Blank), การตรึงเสียงสะท้อน, การแพนและซูมเสียงสะท้อน |
| ฟังก์ชันการจัดเก็บ | ในเวลาเดียวกัน รองรับความหนา 100,000 (100 กลุ่ม, แต่ละกลุ่มมี 1000), รูปคลื่น A scan 500 กลุ่ม และรูปคลื่น B scan 500 กลุ่ม |
| การอัปเกรดโปรแกรมโฮสต์ | รองรับการอัปเกรดโปรแกรมโฮสต์ |
| หน้าจอแสดงผล | หน้าจอสีจริง 3.5" |
| การส่งข้อมูล | รองรับการสื่อสาร USB, การถ่ายโอนข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃ ~ +50℃, พร้อมข้อกำหนดพิเศษสูงถึง -20℃ |
| แรงดันไฟฟ้าในการทำงาน | แบตเตอรี่ลิเธียมไอออน 3 ก้อน No. 5 พร้อมคำเตือนแรงดันไฟฟ้าต่ำเมื่อต่ำ |
| ขนาดโดยรวม | 184 x 85 x 32 (มม.) |
| น้ำหนักเครื่อง | 250 กรัม (ไม่รวมแบตเตอรี่) |
| การกำหนดค่ามาตรฐาน |
เครื่องหลักและโพรบพิเศษ 1 ชิ้นสำหรับสารเคลือบผิว แบตเตอรี่ลิเธียม No. 5 จำนวน 3 ก้อน, เครื่องชาร์จ, ชุดไฟล์แบบสุ่ม, กล่องเครื่องมือกันกระแทกและกันน้ำ 1 กล่อง |
