รายละเอียดสินค้า:
|
Measuring range (45# steel): | 0.10mm – 1800mm | ข้อผิดพลาดบ่งชี้ (<10 มม.): | ±0.005มม |
---|---|---|---|
ข้อผิดพลาดบ่งชี้ (≥10มม.): | ±0.1% | ข้อผิดพลาดในการทำซ้ำ: | ±0.001มม. (การทดสอบตัวเอง) |
เน้น: | เครื่องวัดความหนาแบบอัลตราโซนิก 1800 มม.,A / B สแกน Ultrasonic หนา Gauge,เครื่องวัดความหนาแบบอัลตราโซนิกดิจิตอลเหล็ก |

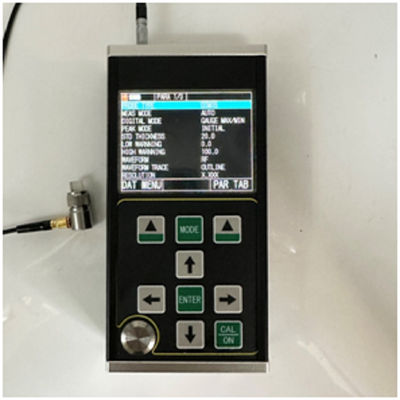

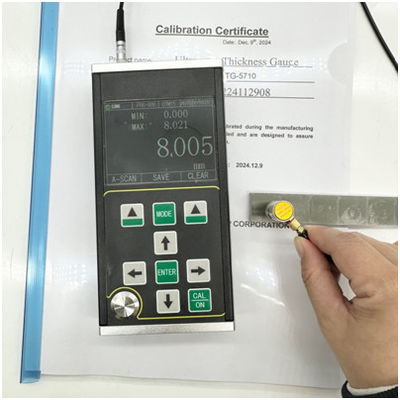

TG-5710A / B สแกน 0.100-1800 มิลลิเมตร
TG-5710 เป็นเครื่องวัดความหนาของเสียงฉายดิจิตอลความแม่นยําสูงมือใหม่ที่มีการสแกน A / B. มันใช้หลักการวัดความหนาของเสียงฉายดตามการสะท้อนกระแทกมันเหมาะสําหรับการวัดความหนาของวัสดุที่สามารถทําให้คลื่นฉายากระจายในมันที่ความเร็วคงที่และได้รับการสะท้อนจากหลังของมันความละเอียดการวัดคือ 0.001mm และช่วงการวัดมีขนาดเล็กเท่า 0.10mm (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนการแปรรูปได้อย่างแม่นยํา ด้านอีกด้านหนึ่งมันสามารถตรวจสอบระดับการลดความอ่อนของท่อและภาชนะความดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งานมันสามารถใช้ในน้ํามันได้, อุตสาหกรรมเคมี, โลหะ, การสร้างเรือ, ท้องอากาศ, พลังงาน และสาขาอื่น ๆ.
ผลิตภัณฑ์นี้ตรงกับมาตรฐานดังต่อไปนี้: รายละเอียดการปรับระดับสําหรับเครื่องวัดความหนา ultrasonic (JJF 1126-2004)
รายการ | TG-5710 |
ประเภทเครื่องตรวจสอบ | โซนด์กระจกเดียว / โซนด์กระจกคู่ |
ระยะการวัด (เหล็ก 45#) | 0.10 มิลลิเมตร |
ความผิดพลาดการแสดง ((< 10mm) | ± 0.005 มม |
ความผิดพลาดการแสดง ((≥ 10mm) | ± 0.1% |
ความผิดพลาดในการซ้ํา | ± 0.001mm ((ทดสอบด้วยตัวเอง) |
ความมั่นคงของการแสดง | การใช้เทคโนโลยีศูนย์การข้าม และเทคโนโลยีเสียงสะท้อนหลายครั้ง เพื่อให้แน่ใจว่าค่าการวัดความหนาไม่ถูกส่งผลกระทบจากความแข็งแรงของเสียงสะท้อน, คอเฟกเซ็นต์ความอ่อนแอของวัสดุ, การเพิ่มความสูงและความสูงของประตูและมีความมั่นคงในการวัดและความน่าเชื่อถือสูง. |
ความถี่ของการวัด | 4Hz,8Hz,16Hz |
การแก้ไข | 0.1mm0.01 มิลลิเมตร0.001mm ((0.01นิ้ว,00.001 นิ้ว0.0001 นิ้ว) |
เครื่องกําเนิดจังหวะ | การปล่อยคลื่นสี่เหลี่ยมลบถูกนํามาใช้ และความกว้างและความแรงดันของแรงผลักดันจะตรงกันเองกับ sonda |
ระยะความเร็วของเสียง | 400-19999m/s |
บล็อกการปรับ | 4mm ((เหล็ก) |
การปิดอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดด้วยมือ |
การปรับระดับเครื่องสํารวจ | การปรับขนาดจุดเดียว การปรับขนาดหลายจุด |
กําไร | การควบคุมแรงเพิ่มอัตโนมัติ การควบคุมแรงเพิ่มอัตโนมัติ |
ระยะการเพิ่ม | 0 ~ 70dB |
รูปแบบการตรวจสอบ | ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL) |
ระบบการวัด | (1) MB-E: รูปแบบการวัดที่พัฒนาขึ้นจากเวลาการเดินทางจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างครั้งแรก (2) E-E: รูปแบบการวัดการเคลือบด้วยการเจาะเข้าไป, เสียงสะท้อนแบบ Em?? En เป็นตัวเลือก (3) ME-E:โหมดการวัดเสียงสะท้อนหลายเสียง; (4) THIN: โหมดการวัดผนังบาง |
รูปแบบเลข | รูปแบบค่าความหนา รูปแบบความแตกต่าง / อัตราการลด รูปแบบค่าสูงสุด / น้อยสุด |
โหมดสแกน A | มี |
โหมด B-scan | มี |
อัตราการใช้งาน | มี |
สัญญาณแบตเตอรี่ | มี |
ภาษา | อังกฤษ |
หน่วย | mm/นิ้ว |
การทํางานของเมนู | มี |
ฟังก์ชันของซอฟต์แวร์ | การตั้งค่าประตูแบบไดนามิก การตั้งค่าการปิด (Blank), การตั้งค่าการปิดเสียงสะท้อน (E-Blank), การปิดเสียงสะท้อน, การแปลงเสียงสะท้อน และการปรับขนาด |
ฟังก์ชันการเก็บ | มันสามารถเก็บความหนา 100,000 (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), 500 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน |
อัพเกรดโปรแกรมโฮสต์ | มี |
การแสดง | 3.5 "จอ QVGA (320 × 240) สี TFT-LCD |
การส่งข้อมูล | มันรองรับการสื่อสารลําดับ USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์ |
อุณหภูมิการทํางาน | -10 °C มากกว่า 50 °C; ด้วยความต้องการพิเศษ, มันสามารถถึง - 20 °C; |
โลตติจ์ทํางาน | จําเป็นต้องใช้แบตเตอรี่ AA จํานวน 4 แบตเตอรี่ 5 แบตเตอรี่ เมื่อพลังงานไม่เพียงพอ |
ขนาดรวม | 204 x 100 x 36 (มิลลิเมตร) |
น้ําหนักรวม | 310 g ((โดยไม่ใช้แบตเตอรี่) |
● ผลิตภัณฑ์นี้มีโหมดสแกน A, โหมดสแกน B และโหมดแสดงตัวเลข
● ระยะการวัดมีความกว้างขวาง และมีการนําเทคโนโลยี "เสียงสะท้อนหลายเสียง" ที่เป็นเอกลักษณ์มาใช้ในการวัดชิ้นส่วนที่บางมาก โดยมีความหนาในการวัดอย่างน้อย 0.10 มม (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาได้อย่างแม่นยําสูง และความละเอียดในการวัดสูงสุดสามารถบรรลุ 0.001mm; ความละเอียดการซ้ําสามารถบรรลุ ± 0.002mm;
● มันมีฟังก์ชันของเคลือบเจาะและการวัดเสียงสะท้อนต่อเสียงสะท้อน ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและเคลือบบนพื้นผิว
●หลายโหมดการวัด: โหมด mb-e, E-E และ me-e ตอบสนองการวัดของชิ้นงานหนาปกติ; โหมดบางทําการวัดของชิ้นบาง
● รูปแบบเลขประกอบด้วย: รูปแบบค่าความหนาแบบปกติ, รูปแบบความแตกต่าง / อัตราการลด และรูปแบบค่าสูงสุด
● 2 รูปแบบการเพิ่มแรง: การเพิ่มแรงอัตโนมัติ / การเพิ่มแรงด้วยมือ
● สามารถ กําหนด การ ปิด ปิด ด้วย มือ และ ปิด ปิด ด้วย อัตโนมัติ โดย มี การ ประหยัด พลังงาน
● รองรับเครื่องสํารวจที่หลากหลาย รวมถึงเครื่องสํารวจแบบกระจกคู่และเครื่องสํารวจแบบกระจกเดียว และรองรับเครื่องสํารวจความถี่สูงถึง 20MHz
● มันรองรับการเก็บของจํานวนมาก และสามารถเก็บค่าความหนา 100000 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน
● จอ TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว ความละเอียดสูง 320x240 (QVGA)
● มีวิธีการปรับขนาดหลากหลาย รองรับการปรับขนาดจุดเดียว การปรับขนาดหลายจุด และการปรับขนาดด้วยมือและสามารถปรับความเร็วของเสียงและ sonda สถานที่ศูนย์ในเวลาเดียวกัน; มันสนับสนุนการแก้ไขเส้นทาง v ของสัญจรสอง
● รองรับการแปลงระบบเมตรและระบบบริตติช; สามารถเปลี่ยนระหว่างหน่วยมิลลิเมตรและอินช์
● รองรับเมนูภาษาอังกฤษ
TG-5710 เหมาะสําหรับการวัดความหนาของโลหะ (เช่นเหล็ก เหล็กเหล็ก อลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิค กระจก ธ อร์ สายใยแก้ว และผู้นําเสียงฉนวนที่ดีอื่น ๆที่พื้นผิวแผ่น, ท่อและพื้นผิวโค้ง
หลักการในการวัดความหนา ultrasonic คล้ายกับการวัดคลื่นแสง. วงกระแทก ultrasonic ที่ออกมาจาก sonda จะถึงวัตถุที่วัดและกระจายในวัตถุ.เมื่อมันถึงอินเตอร์เฟซของวัสดุความหนาของวัสดุที่วัดได้ถูกกําหนดโดยการวัดแม่นยําเวลาของการแพร่กระจาย ultrasonic ในวัสดุ
