รายละเอียดสินค้า:
|
| รูปแบบสินค้า: | ศธ.-7150 | ความแม่นยำในการเคลื่อนไหว: | ≤0.5μm /80 มม |
|---|---|---|---|
| การแก้ไข: | 0.1μm | สถานที่ผลิต: | จีน |
| เน้น: | รูปผิว,เครื่องทดสอบโปรไฟโลเมตรกราฟ,เครื่องประกอบโปรฟิลเลอร์ความหยาบผิว |
||
| รุ่นโครงการ | SRT-7150 | |
|
แกน x Rail Sliding Linear Guide Rail |
ความแม่นยำในการเคลื่อนไหว | ≤0.5μm /80 มม. |
|
x -axis การวางตำแหน่ง ไม้บรรทัด |
ปณิธาน |
0.1μm
|
| สถานที่ผลิต | จีน | |
| เซ็นเซอร์ข้อมูล | ปณิธาน | 0.02μm |
| สถานที่ผลิต | นำเข้าต่างประเทศ | |
| ความละเอียดของระบบ | 65536: 1 | |
| ความแม่นยำเชิงเส้น | ≤± (1.5+ | 0.2h |) μm | |
| อาร์ควงกลม | ≤± (2 ＋ r/8) μm | |
| มุม | ≤± 2 ′ | |
| ความตรง | ≤0.8μm/100mm | |
| การวัดความหยาบ | ||
| ช่วงการวัด | แกน x | RA: 0.01 - 10μm |
| Z1-Axis | ±500μm | |
| พารามิเตอร์การประเมินผล |
พารามิเตอร์การประเมินความหยาบ: RA, RZ, RQ, RT, RP, RV, RC, RDC, RSK, RKU, RSM, RMR, RDQ 及 RMR (C)； พารามิเตอร์การประเมินระดับระลอกวุ้น: WA, WZ, WQ, WT, WP, WV, WC, WDC, WSK, WKU, WSM, WMR 及 WMR (C)； พารามิเตอร์การประเมินรูปร่างดั้งเดิม: PA, PZ, PQ, PT, PP, PV, PC, PDC, PDQ, PSK, PKU, PSM, PMR 及 PMR (C) |
|
| การสุ่มตัวอย่างความยาว- | 0.08,0.25,0.8,2.5,8 (มม.)； | |
| ความยาวการประเมิน | ตามการใช้งานมาตรฐาน GB / T10610-2009 | |
| ข้อผิดพลาดบ่งชี้ | ± 5% | |
| ความสามารถในการทำซ้ำของการบ่งชี้ | 2% | |
| การวัดโปรไฟล์ | ||
| ช่วงการวัด | แกน x | ≤150มม. |
| แกน z | ≤300มม. (สามารถปรับได้ตามความต้องการของผู้ใช้) | |
| Z1 | ≤40มม. | |
| ความเร็วในการเคลื่อนที่ของตาราง | 0.05-0.8 มม./s (สี่เกียร์, การควบคุมความเร็วอัตโนมัติ) | |
| สภาพแวดล้อมการทำงาน |
Temporture ทำงาน: 10 ℃ -30 ℃ (อุณหภูมิปกติ) ความชื้น 20-80%rh ไม่มีแหล่งการสั่นสะเทือนที่ชัดเจน |
|
| แหล่งจ่ายไฟที่ต้องการ | 220V 50Hz 0.5kW ลวดภาคพื้นดิน | |
| ขนาดเครื่องมือ (ความยาว×กว้าง×สูง) | 980 × 740 × 1500 (มม.) | |
| น้ำหนักเครื่องมือ | ประมาณ 120 กิโลกรัม | |

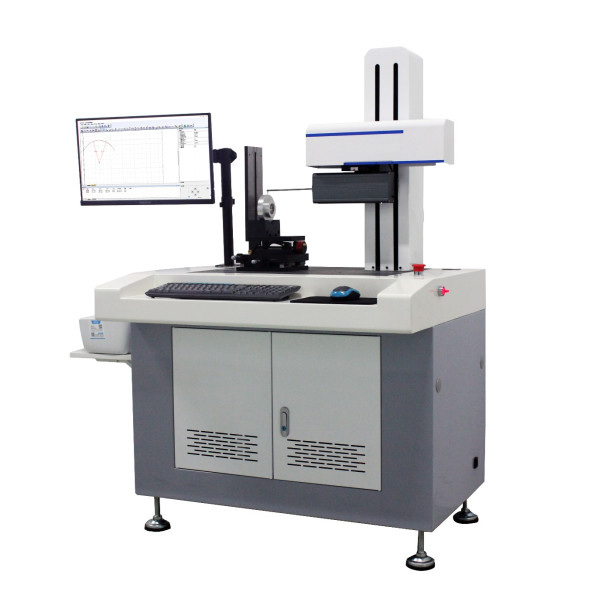

SRT-7150 เป็นอุปกรณ์เครื่องวัดแบบบูรณาการสำหรับการวัดความขรุขระของพื้นผิวและการวัดรูปร่าง
ความขรุขระของพื้นผิวและโปรไฟล์ของชิ้นงานต่าง ๆ ถูกวัดและวิเคราะห์โดยใช้ระบบการวัดตะแกรงที่มีความแม่นยำสูงรางคู่มือการบดที่มีความแม่นยำสูงประสิทธิภาพสูงมอเตอร์เชิงเส้นที่ไม่สัมผัสสูงโมดูลการวัดความขรุขระประสิทธิภาพสูงเทคโนโลยีระบบควบคุมคอมพิวเตอร์ประสิทธิภาพสูงและซอฟต์แวร์อเนกประสงค์
อุปกรณ์สามารถวัดพารามิเตอร์ต่าง ๆ ของชิ้นส่วนกลไกต่าง ๆ เช่นพารามิเตอร์เส้นธรรมดาและพารามิเตอร์โปรไฟล์ข้ามส่วน, พารามิเตอร์คลื่นพื้นผิว, พารามิเตอร์ความหยาบและอื่น ๆ
มันสามารถวัดความตรงความเอียงการประมวลผลมุมการประมวลผลวงกลม (ระยะทางจากเส้นตรงไปยังเส้นสัมผัสระยะห่างจากศูนย์วงกลมไปยังศูนย์วงกลม, รัศมีของอาร์ค, ระยะทางจากจุดตัดไปยังจุดศูนย์กลางวงกลมระยะห่างจากศูนย์วงกลมไปจนถึงเส้นตรง) การประมวลผลเส้นจุด ความกว้าง, ความลึกของร่อง, ระยะทางขอบร่อง, ระยะทางกลางร่อง, ความเอียง, ระยะทางแนวนอน, ระยะทางแนวตั้งและพารามิเตอร์รูปร่างอื่น ๆ ของชิ้นส่วนต่าง ๆ
เหมาะสำหรับอุตสาหกรรมแบริ่งการประมวลผลเชิงกลยานยนต์มอเตอร์ไซค์ฮาร์ดแวร์ที่แม่นยำเครื่องมือที่แม่นยำแม่พิมพ์เครื่องมือส่วนประกอบแสงและอุตสาหกรรมอื่น ๆ
