รายละเอียดสินค้า:
|

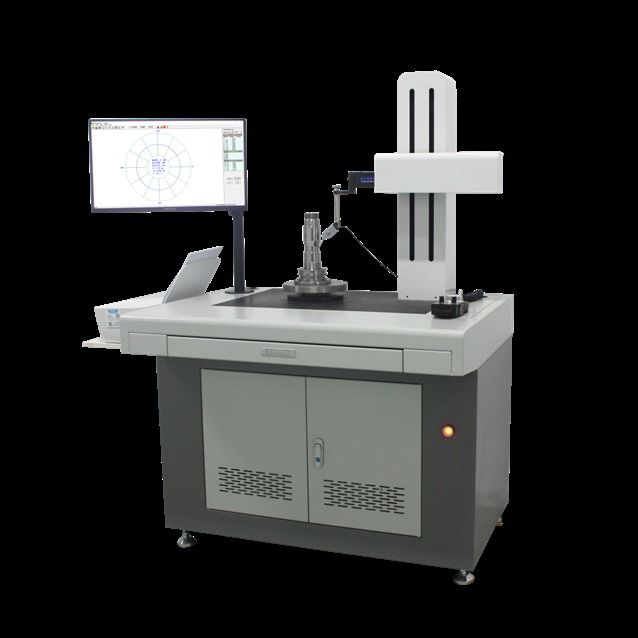

| ชื่อรุ่น: | SRT-7190 | ประเภทแบริ่ง: | อากาศลอย |
|---|---|---|---|
| ความแม่นยำของแกนหมุน: | ±0.025μm | ความแม่นยำของระบบ: | 0.06μm |
| เน้น: | เครื่องวัดความกลมความแม่นยำสูง,เครื่องวัดความกลมความแม่นยำสูง,เครื่องวัดความกลม HUATEC |
||
| ชื่อชิ้นส่วน | ชื่อนางแบบ | SRT-7190 |
|
โต๊ะทำงานโรตารี่ |
ประเภทแบริ่ง | อากาศลอย |
| ความแม่นยำของแกนหมุน | ±0.025μm | |
| ความแม่นยำของระบบ | 0.06μm | |
| วัดเส้นผ่านศูนย์กลางภายนอกสูงสุด | φ140มม. (ความสามารถในการขยาย) | |
| เส้นผ่านศูนย์กลางภายในขั้นต่ำ | φ3mm | |
| แบริ่งสูงสุด | 60 กิโลกรัม | |
| ความเร็วในการหมุน | 5RPM/นาที | |
| แกนแนวตั้ง (แกน z) | การเคลื่อนไหวในแนวดิ่ง | 300 มม. (เพิ่มขึ้น) |
การเคลื่อนไหวในแนวดิ่ง
|
การเคลื่อนที่ด้วยไฟฟ้า | |
| ความลึกการตรวจจับสูงสุด | 60 มม. | |
| แขนแนวนอน (แกน x) | การเคลื่อนไหวแนวนอน | 150 มม. |
| ปริมาณที่ยื่นออกมา | 25 มม. | |
| การเคลื่อนไหวแนวนอน | การเคลื่อนที่ด้วยไฟฟ้า | |
| เครื่องตรวจจับ | รวบรวมอุปกรณ์ | กตัญญู |
| จำนวนจุดสุ่มตัวอย่างแบบวงกลม | 4096 | |
| ประเภทของเซ็นเซอร์ | เซ็นเซอร์อุปนัย | |
| ความละเอียดเซ็นเซอร์ | 0.01μm | |
| ฟังก์ชั่นเสริม |
ข้อผิดพลาดรอบ วิธีการประเมิน |
วิธีกำลังสองน้อยที่สุด (LSC) วิธีการขั้นต่ำโซน (MZC) วิธีการรอบวงกลมสูงสุด (MIC) วิธีวงกลมที่จารึกขั้นต่ำ (MCC) |
|
วงกรอง
|
1,1-500,2-500,2-15,2-50,2-150,15-500,15-50,15-150,15-250,3-16,17-100 | |
| การกำจัดเว้าและนูน | การระบุอัตโนมัติของการกำจัดฟังก์ชั่นเว้าและนูนแบบไม่ต่อเนื่องโดยอัตโนมัติและด้วยตนเอง | |
| ฟังก์ชั่นซอฟต์แวร์ | ความกลม, คลื่น, coaxially, perpendicularity, parallelism, ความเรียบ |
หมายเหตุ: พารามิเตอร์ทางเทคนิคข้างต้นสามารถปรับได้ตามความต้องการที่แท้จริงของผู้ใช้ คุณสามารถปรึกษาบุคลากรด้านเทคนิคของเราในประเด็นต่าง ๆ
เครื่องมือสามารถวัดพารามิเตอร์ของเส้นธรรมดาและโปรไฟล์ส่วนของชิ้นส่วนกลไกต่างๆ ในอุตสาหกรรมตลับลูกปืนสามารถวัดส่วนต่าง ๆ ของความตรงความเอียงการประมวลผลมุมการประมวลผลวงกลม (เส้นตรงไปยังระยะแทนเจนต์ระยะทางจากจุดศูนย์กลางของวงกลมไปยังศูนย์กลางของวงกลมศูนย์กลางของวงกลมไปยังศูนย์กลางของระยะห่างของวงกลม) การประมวลผลจุดและเส้น ความลึกของร่องระยะทางขอบร่องระยะห่างระหว่างแกนหลักระยะทางแนวนอน
1.host: Tsinghua Tongfang A3500
2. ระบบการทำงาน: ซอฟต์แวร์การวัดระบบ Windows10 ระบบการวัดเฉพาะที่มีประสิทธิภาพและใช้งานง่าย
3.CPU: G5905
4.Memory: 8G
5. ดิสก์ Hard: มากกว่า 500 กรัม;
6. แชสซี: แชสซีมาตรฐาน Tsinghua Tongfang;
7. พลังอุปทาน: มาตรฐาน
8.Qinghua Tongfang คีย์บอร์ดคีย์บอร์ดเมาส์
9.Display: Tsinghua Tongfang Standard 21.5 "LCD Display
10. เครื่องพิมพ์: HP 1212 Color Printer;
11. Roundness Waviness กล่องควบคุมพิเศษ
