หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น

TG-M70C หุ่นยนต์วัดความหนาด้วยคลื่นเสียงความถี่สูงและแม่เหล็กไฟฟ้าสำหรับตรวจจับการกัดกร่อนของผนังแผ่น

1. บทนำโดยย่อระบบนี้ไม่

ต้องการนั่งร้าน ไม่ต้องขจัดคราบตะกรัน สนิม หรือสี ไม่ต้องใช้สารเชื่อมต่อ สามารถตรวจจับการกัดกร่อนของความหนาของผนังในที่สูงได้อย่างรวดเร็วผ่านระบบควบคุมระยะไกล.ใช้ล้อแม่เหล็กถาวรความแข็งแรงสูงที่หายาก แม้ว่าไฟดับโดยไม่คาดคิด ก็จะไม่ตกลงมาจากพื้นผิวที่ตรวจจับได้ สามารถเคลื่อนที่ในแนวนอน แนวตั้ง และคว่ำได้หลายทิศทางบนพื้นผิวของส่วนประกอบเฟอร์โรแมกเนติก

• ติดตั้ง
• หัววัดความหนาคลื่นเสียงความถี่สูงแม่เหล็กไฟฟ้าสำหรับการคัดกรองและระบุตำแหน่งการกัดกร่อนของผนังอย่างรวดเร็วสแกนพื้นที่เพื่อทดสอบการกัดกร่อนของความหนาอย่างแม่นยำ
• จับคู่การแสดงผล A scan และ B scan
• ติดตั้งกล้องวิดีโอ สามารถสังเกตสถานการณ์วิดีโอของพื้นผิวที่ตรวจสอบได้แบบเรียลไทม์
• ระบบควบคุมระยะไกลเพื่อควบคุมทิศทางการสแกน และสามารถตั้งค่าทิศทางการสแกนล่วงหน้าได้
• (อุปกรณ์เสริม) ฟังก์ชันอุณหภูมิสูง: พร้อมฟังก์ชันเตือนและป้องกันอุณหภูมิเกิน สามารถตรวจจับชิ้นงานอุณหภูมิสูงโดยตรงภายใน -10~+150℃
• 2. การกำหนดค่าและราคา
• รายการ

• ชื่อ	หน่วย	ปริมาณ	หมายเหตุ	1
  ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)	ชุด	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)
  TG-M70C รถตีนตะขาบแม่เหล็กสองล้อ (รวมโมดูลวัดวิดีโอและความหนา)	ชุด	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)
  กล่องจ่ายไฟและควบคุม	ชิ้น	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)
  ตัวควบคุม	ชิ้น	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)
  กลไกการทำเครื่องหมายข้อบกพร่อง	ชิ้น	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)	6
  สายควบคุมการทดสอบ	เมตร	30	8	7
  อุปกรณ์ป้องกันการตกของเชือกนิรภัย	เมตร	30	8
  อุปกรณ์เสริมอื่นๆ (แผ่นถอดแม่เหล็ก ฯลฯ)	ชุด	1	ทั้งหมด (รวม VAT, ค่าขนส่ง และค่าธรรมเนียมการฝึกอบรมพนักงาน)
  3.

• รถตีนตะขาบแม่เหล็กและโฮสต์คุณสมบัติการทำงาน
  1. ★ไม่จำเป็นต้องขัดพื้นผิว การเจาะสารเคลือบป้องกันการกัดกร่อนและสนิม และไม่จำเป็นต้องใช้สารเชื่อมต่อ
• (อุปกรณ์เสริม) ฟังก์ชันอุณหภูมิสูง:พร้อมฟังก์ชันเตือนและป้องกันอุณหภูมิเกิน (เมื่ออุณหภูมิเกิน จะเตือนให้ผู้ใช้ขับรถตีนตะขาบไปยังโซนอุณหภูมิแวดล้อม หลังจากเย็นลง ให้เตือนผู้ใช้ขับรถตีนตะขาบไปยังพื้นที่อุณหภูมิสูงและดำเนินการตรวจจับต่อไป) สามารถตรวจจับชิ้นงานอุณหภูมิสูงโดยตรงภายใน -10~+150℃★
• (อุปกรณ์เสริม) : สามารถตรวจสอบและปรับตำแหน่งการตรวจสอบและเส้นทางการตรวจสอบของส่วนประกอบเหนือศีรษะได้แบบเรียลไทม์บนพื้นดิน ทำให้มั่นใจได้ถึงวิถีการตรวจสอบที่ควบคุมได้การดูดแม่เหล็กที่แข็งแกร่ง รับน้ำหนักได้มาก ปลอดภัยสูง
• : การใช้ล้อแม่เหล็กถาวรความแข็งแรงสูงที่หายาก สามารถดูดซับบนพื้นผิวของวัสดุเฟอร์โรแมกเนติกได้อย่างแน่นหนา (เมื่ออยู่นิ่งๆ โดยใช้กำลังคนก็ดึงลงได้ยาก) กล่าวคือ แม้ว่าไฟดับโดยไม่ได้ตั้งใจก็จะไม่ตกลงมา นอกจากนี้ยังมีอุปกรณ์ป้องกันการตกเพื่อป้องกันการตกโดยไม่ได้ตั้งใจท่าทางการเคลื่อนไหวที่หลากหลาย
• : ปลอดภัยในการเดินทางบนพื้นผิวของวัสดุเฟอร์โรแมกเนติกในท่าทางต่างๆ เช่น แนวตั้ง แนวนอน (ด้านบนและด้านล่าง) เอียง และคว่ำความแม่นยำในการเคลื่อนไหวสูง
• : ใช้โหมดขับเคลื่อนมอเตอร์คู่กำลังสูง สามารถเดินหน้าและถอยหลังและบังคับเลี้ยวได้อย่างแม่นยำ ติดตั้งตัวเข้ารหัสความแม่นยำสูงสามารถรับรู้การตรวจจับแบบขั้นตอนที่ตั้งโปรแกรมไว้ได้อย่างแม่นยำถึงระดับมิลลิเมตร และสามารถตั้งค่าระยะห่างและระยะชักของการเดินหน้าและถอยหลังตามยาวได้อย่างแม่นยำการออกแบบตัวเครื่องที่ยืดหยุ่นและชาญฉลาด
• : ขนาดกะทัดรัด รัศมีวงเลี้ยวเล็ก มีที่จับ สามารถเคลื่อนย้าย วาง และนำกลับมาใช้ใหม่ได้อย่างง่ายดาย★
• (อุปกรณ์เสริม) : ด้วยฟังก์ชันการเฝ้าระวังวิดีโอมาโคร สามารถสังเกตสถานการณ์วิดีโอของพื้นผิวที่ตรวจสอบได้ทันเวลา★พร้อมตำแหน่งระยะทาง (ข้อผิดพลาดในการวางตำแหน่ง ≤30 มม.) (อุปกรณ์เสริม) ฟังก์ชันทำเครื่องหมายข้อบกพร่อง สะดวกในการสังเกตพื้นที่ที่น่าสงสัยซ้ำ
• ★พร้อมกลไกยกไฟฟ้าของโพรบ สามารถยกโพรบขึ้นเมื่อข้ามสิ่งกีดขวาง เช่น รอยเชื่อมและส่วนที่นูน หลีกเลี่ยงการถูกดึงกลับ
• "กลไกการหนีบสแกน" ที่ออกแบบมาอย่างมืออาชีพช่วยให้มั่นใจได้ถึงเสถียรภาพของการเดินทางและการเชื่อมต่อโพรบ
• ด้วยสายเคเบิลพิเศษ ปลั๊กกันระเบิด และอุปกรณ์ป้องกันการรั่วไหล มีความปลอดภัยทางไฟฟ้าสูง
• โมดูลวงจร EMAT และอื่นๆ บนตัวหุ่นยนต์ถูกปิดผนึกในกล่องป้องกันเพื่อป้องกันไม่ให้น้ำ เศษเหล็ก และวัตถุแปลกปลอมอื่นๆ เข้าไป
• ชั้นวางสายเคเบิลแบบพกพารวมแผงควบคุมอุตสาหกรรมความละเอียดสูง (มองเห็นได้ในแสงแดด) ที่ถอดออกได้ ซึ่งคำนึงถึงสภาพแวดล้อมการทำงานและเงื่อนไขการใช้งานในภาคสนาม
• การควบคุมการเคลื่อนไหวที่ตั้งโปรแกรมไว้ทั้งหมดและการประมวลผลแบบซิงโครนัสแบบขนาน: สามารถรับข้อมูลอัลตราซาวนด์ ข้อมูลภาพ และข้อมูลระยะทางการเดินทางได้ในเวลาเดียวกัน ซึ่งสามารถรับประกันการซิงโครไนซ์และความถูกต้องของข้อมูลและบันทึก และปรับปรุงประสิทธิภาพการทำงานได้อย่างมาก
• ซอฟต์แวร์การทำงานของเมนเฟรมมีโมดูลการทำงานสำหรับการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ การจัดการผู้ใช้ การป้อนพารามิเตอร์ การสร้างและส่งออก/พิมพ์รายงาน การบำรุงรักษาและสำรองข้อมูล การบันทึกการทำงาน ความช่วยเหลือออนไลน์ และอื่นๆ
• พารามิเตอร์ทางเทคนิค
  1. โฮสต์: CPU≥ i5/4GHz quad-core, แผงแบนอุตสาหกรรมระดับไฮเอนด์, จอแสดงผล HD ความสว่างสูง 10.6 นิ้ว (สามารถปรับแต่งได้), ฮาร์ดดิสก์ความเร็วสูง 500G มาตรฐาน (ขยายได้), การป้องกัน IPX3
• สายควบคุม (ระยะการคลาน): 30 ม. (สามารถปรับแต่งได้ ≤50 ม.)
• การเคลื่อนไหว: การปรับความเร็วเกียร์สาม (ความเร็วต่ำ 20 มม./วินาที, ความเร็วปานกลาง 50 มม./วินาที, ความเร็วสูง 100 มม./วินาที), สามารถเดินทางไปยังตำแหน่งการตรวจจับหรือถอยกลับไปยังพื้นได้อย่างรวดเร็ว ความสามารถในการข้ามสิ่งกีดขวางของบันไดนูน ≤4 มม.
• ★รัศมีความโค้งขั้นต่ำของพื้นผิวของชิ้นงาน R: การเคลื่อนที่ตามแนวแกนยาวภายนอกของท่อ ≥85 มม., การเคลื่อนที่ตามแนวรอบวงภายนอกของท่อ ≥110 มม.; การเคลื่อนที่ตามแนวแกนยาวภายในของท่อ ≥250 มม., การเคลื่อนที่ตามแนวรอบวงภายในของท่อ ≥850 มม.; การเคลื่อนที่ภายนอกของลูกบอล ≥150 มม., การเคลื่อนที่ภายในของลูกบอล ≥850 มม.
• ★ตัวเครื่องตีนตะขาบ (พร้อมโมดูล EMAT ในตัว): L395×W150×H145 มม. น้ำหนักประมาณ 7.5 กก.
• ตัวควบคุม: L220×W145×H60 มม., จอแสดงผลแบบสัมผัส 3.5 นิ้ว 640×480 พิกเซล, น้ำหนักประมาณ 0.4 กก.
• การเฝ้าระวังวิดีโอ (การตรวจสอบด้วยสายตา)
• แหล่งกำเนิดแสง: แหล่งกำเนิดแสง LED ความสว่างสูง, การปรับ 5 ระดับ
• ★กล้องหน้า: CMOS สี, พิกเซลแบบไดนามิกและแบบคงที่ 2 ล้าน /1920
• ×1080, มุมมองภาพสูงสุด 90°, ซูมออปติคอล 10×, แพลตฟอร์มหมุนรวม: หมุนขึ้นและลง 180°, หมุนซ้ายและขวา 60°★กล้องหลัง: CMOS สี, พิกเซลแบบไดนามิกและแบบคงที่ 3 ล้าน /2304×1296, มุมมองภาพ 90°
• แหล่งจ่ายไฟ: เฟสเดียว AC100~240V, 50/60Hz, การใช้พลังงาน ≤200VA
• อุณหภูมิ -10℃~+50℃, ความชื้น ≤85%R.H
• ★
• (อุปกรณ์เสริม) ฟังก์ชันอุณหภูมิสูง:-10~+50℃: การทำงานต่อเนื่อง ไม่จำเป็นต้องมีการระบายความร้อนเป็นพิเศษ
• 50~150℃: แนวตั้ง แนวนอน แขวน เอียง ท่าคว่ำ และท่าอื่นๆ (จะดี) เวลาทำงานแต่ละครั้ง ≤3 ชม. @50~100℃, ≤2 ชม. @100~150℃, ช่วงเวลาการระบายความร้อน ≥1 ชม.; ตำแหน่งคว่ำแนวนอน (การอบที่รุนแรงที่สุด) เวลาทำงานแต่ละครั้ง ≤2 ชม. @50~100℃, ≤1 ชม. @100~150℃, ช่วงเวลาการระบายความร้อน ≥1 ชม.
• หน่วยวัดความหนา EAMT
• คุณสมบัติการทำงาน
  1. ★ไม่จำเป็นต้องขัดพื้นผิว การเจาะสารเคลือบป้องกันการกัดกร่อนและสนิม และไม่จำเป็นต้องใช้สารเชื่อมต่อ
• ★การวัดความหนาสามารถเจาะการกัดกร่อนของพื้นผิว สี การป้องกันการกัดกร่อน และสารเคลือบอื่นๆ ที่มีความหนาสูงสุด 4 มม. ค่าความหนาของวัตถุโลหะที่แสดงโดยเครื่องมือไม่จำเป็นต้องพิจารณาการคำนวณความหนาของสารเคลือบ
• ★การวัดที่ไม่ตั้งฉาก (ตัวแปลงสัญญาณ/โพรบไปยังเส้นปกติของวัตถุที่จะทดสอบ) สูงถึง ±25
• o^{ช่วงความเร็วเสียง 1000~9999 ม./วินาที, การเพิ่มการปรับ 1 ม./วินาที}ผลการวัดความหนาสามารถแสดงในรูปแบบค่าดิจิทัล รูปแบบ A-scan รูปแบบภาพ B-scan ตามเวลา ★และรูปแบบภาพ B-scan ตามระยะทาง (ตัวเข้ารหัส)
• ★ใช้ขั้นตอนวิธีอัจฉริยะของผู้เชี่ยวชาญ มีโหมดการวัดความหนาสามโหมด: โหมดอัตโนมัติ โหมดแมนนวลเกตเดียว (วิธีจุดสูงสุดเดียว) โหมดแมนนวลเกตคู่ (วิธีจุดสูงสุดถึงจุดสูงสุด) ช่วยลดอิทธิพลของปัจจัยมนุษย์และลดขั้นตอนการทำงาน
• ฐานข้อมูลในตัวของความเร็วคลื่นเฉือนของวัสดุพื้นฐานและสามารถปรับแต่งค่าความเร็วคลื่นเฉือนได้
• พารามิเตอร์ทางเทคนิค
  1. การวัดความหนา: ความแม่นยำ 0.04 มม., ช่วง 2~120 มม. (เหล็ก)
• ★ระยะห่างการทำงาน / การยกขึ้น:≤4 มม.
• ★การวัดที่ไม่ตั้งฉาก (ปกติกับตัวแปลงสัญญาณ/โพรบเทียบกับวัตถุภายใต้การทดสอบ):±25
• o^{ช่วงความเร็วเสียง 1000~9999 ม./วินาที, การเพิ่มการปรับ 1 ม./วินาที}
• ฟังก์ชันเกต: เกตอัตโนมัติ, เกตเดียวแบบแมนนวล, เกตคู่แบบแมนนวล
• โพรบอัลตราซาวนด์แม่เหล็กไฟฟ้า: แม่เหล็กถาวรที่อ่อนแอหรือน้อยกว่า การดูดแม่เหล็ก ≤15N, วงกลม Φ30× สูง 44 มม., น้ำหนัก ≤80 กรัม
• อุณหภูมิในการทำงาน: -10~+50℃
• ซอฟต์แวร์วิเคราะห์การวัด
• ★แสดงผลพร้อมกันของความหนา ผลลัพธ์ A, Bscan
• ออกบันทึกการทดสอบโดยตรง ★รายการค่าความหนา เพื่ออำนวยความสะดวกในการวิเคราะห์และประมวลผลข้อมูล
• เข้ากันได้กับระบบปฏิบัติการ Win7~11 (32/64 บิต)

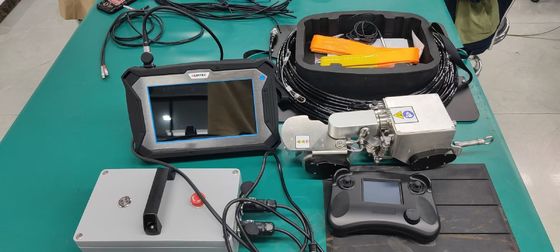

• 4. รายการบรรจุภัณฑ์

•



• โฮสต์ทดสอบ (PC และซอฟต์แวร์) 1 ชุด
• TG-M70C รถตีนตะขาบแม่เหล็กสองล้อ
• (รวมโมดูลวัดวิดีโอและความหนา) 1 ชุด

• กล่องจ่ายไฟและควบคุม 1 ชิ้น

• ตัวควบคุม 1 ชิ้น
• กลไกการทำเครื่องหมายข้อบกพร่อง 1 ชิ้น (อุปกรณ์เสริม)
• สายควบคุมการทดสอบ 1 ชุด
• บล็อกทดสอบมาตรฐาน (เหล็กกล้าคาร์บอนวงกลม Φ20 × ความหนา 10 มม.) 1 ชิ้น
• อุปกรณ์เสริมอื่นๆ (แผ่นถอดแม่เหล็ก ฯลฯ) 1 ชุด
• อุปกรณ์ป้องกันการตกของเชือกนิรภัย 1 ชิ้น
• คู่มือการใช้งาน
• 1 เล่มรายงานการทดสอบจากโรงงาน
• 1 ฉบับกล่องขนส่งป้องกันการสั่นสะเทือน
• 1 ชิ้น

•
