หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น

หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น
หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น

ภาพใหญ่ :  หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HUATEC
ได้รับการรับรอง: CE
หมายเลขรุ่น: TG-M70C
การชำระเงิน:
Minimum Order Quantity: 1 pc
ราคา: USD79350/set - USD89700set
รายละเอียดการบรรจุ: กล่องบรรจุกล่อง
เวลาการส่งมอบ: 10-15 วันทำการหลังจากได้รับการชำระเงินของคุณ
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month

หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น

ลักษณะ
Detection control cable: 30m การวัดความหนา: ความแม่นยำ 0.04 มม. ช่วง 2~120 มม. (เหล็ก)
Work clearance / lift off: ≤4mm การวัดที่ไม่ตั้งตรง: ±25°
Sound speed range: 1000~9999 m/s, adjustment increment: 1 m/s ฟังก์ชั่นประตู: ประตูอัตโนมัติ, ประตูบานเดี่ยวแบบแมนนวล, ประตูบานคู่แบบแมนนวล
Working temperature: -10~+50℃

TG-M70C โรบอตวัดความหนาของแม่เหล็กและแม่เหล็กไฟฟ้า ultrasonic สําหรับการตรวจสอบความหนาของผนังแผ่น



1. สั้น ๆการนําเข้า

ระบบนี้ไม่จําเป็นต้องใช้สกะพาน, ไม่จําเป็นต้องกําจัดขนาด, กลากหรือสี, ไม่จําเป็นต้อง coupling. มันสามารถทําความเข้าใจการตรวจสอบอย่างรวดเร็วของความสูงสูงผนังหนา corrosion ผ่านระบบควบคุมทางไกล.

  • ใช้ล้อแม่เหล็กดั่งถาวร แข็งแรงจากดินหายาก แม้ว่าจะเกิดการขาดไฟฟ้าอย่างไม่คาดหวัง มันจะไม่ตกจากพื้นผิวที่ตรวจพบการเคลื่อนไหวแบบตั้งตั้งและพลิกกลับหลายอารมณ์บนพื้นผิวขององค์ประกอบไฟโรแม็กเนต.
  • ติดตั้งโซนหนา ultrasonic ไฟฟ้าแม่เหล็กสําหรับการกรองและการตั้งตําแหน่งอย่างรวดเร็วต่อต้านการละลายผนัง
  • การสแกนพื้นที่อย่างแม่นยํา เพื่อทดสอบความหนาของสนิม
  • สแกน A และ B ที่ตรงกัน
  • พร้อมกล้องวีดีโอ สถานการณ์วีดีโอของพื้นที่ตรวจสอบสามารถสังเกตได้ในเวลาจริง
  • ระบบรีโมทคอนโทรลควบคุมทิศทางการสแกน และสามารถตั้งทิศทางการสแกนได้
  • (ไม่จํากัด) ฟังก์ชันอุณหภูมิสูง: ด้วยการเตือนอุณหภูมิเกินและฟังก์ชันการป้องกัน, มันสามารถสังเกตการตรวจจับโดยตรงของชิ้นงานอุณหภูมิสูงภายใน -10 ~ + 150 °C
  • 2การปรับแต่งและราคา
  • รายการ ชื่อ หน่วย จํานวน คําสังเกต
    1 โฮสต์การทดสอบ ((PC และโปรแกรม) ชุด 1
    2 TG-M70C เครื่องเลื่อนแม่เหล็ก 2 ล้อ (รวมโหลดวิดีโอและวัดความหนา) ชุด 1
    3 เครื่องไฟฟ้าและกล่องควบคุม ชิ้น 1
    4 เครื่องควบคุม ชิ้น 1
    5 อุปกรณ์เครื่องหมายความบกพร่อง ชิ้น 1 ไม่จําเป็น
    6 สายควบคุมการทดสอบ เมตร 30 สามารถปรับแต่งได้ ≤50m
    7 เครื่องป้องกันการตกของสายความปลอดภัย เมตร 30
    8 อุปกรณ์เสริมอื่น ๆ (พัดลอกแม่เหล็ก ฯลฯ) ชุด 1
    รวม (รวมภาษีพิเศษ ค่าจัดส่ง และค่าฝึกอบรมบุคลากร)
  • 3.แม็กเนติค ครอแลอร์ และโฮสต์
    1. ลักษณะการทํางาน
  • (ไม่จํากัด)ฟังก์ชันอุณหภูมิสูง:มีฟังก์ชันเตือนและป้องกันอุณหภูมิสูงเกิน (เมื่ออุณหภูมิสูงเกิน มันจะเตือนผู้ใช้ให้ขับรถยนต์ยาวไปยังเขตอุณหภูมิรอบตัว; หลังจากเย็นลงจําเตือนผู้ใช้ให้ขับรถขี่ไปยังพื้นที่อุณหภูมิสูง และดําเนินการตรวจสอบ), มันสามารถสังเกตการตรวจสอบโดยตรงของชิ้นงานอุณหภูมิสูงภายใน -10 ~ + 150 °C
  • กล้องถ่ายภาพแบบคู่แบบบูรณาการด้านหน้าและด้านหลัง: ตําแหน่งการตรวจสอบและเส้นทางการตรวจสอบขององค์ประกอบบนฟ้าสามารถติดตามและปรับในเวลาจริงบนพื้นที่, รับรองเส้นทางการตรวจสอบที่ควบคุมได้
  • การดูดแม่เหล็กที่แข็งแกร่ง การแบกภาระหนัก ความปลอดภัยสูง: การใช้ของดินหายากแรงสูงล้อแม่เหล็กถาวร สามารถติดต่ออย่างแข็งแรงบนพื้นผิวของวัสดุไฟโรมาเนต (เมื่อหยุดโดยแรงงานยังยากที่จะดึงลง),นั่นก็คือ, แม้ว่าการล้มเหลวไฟฟ้าโดยอุบัติเหตุจะไม่ตก. มันยังได้รับการออกแบบด้วยอุปกรณ์ป้องกันการตกเพื่อป้องกันการตกโดยอุบัติเหตุ
  • การออกกําลังกายแบบหลากหลาย: มันปลอดภัยในการเดินทางบนพื้นผิวของวัสดุไฟรอมักเนต ในสภาพที่แตกต่างกัน เช่น สูง, ทิศทาง (ด้านบนและด้านล่าง), หันและกลับ.
  • ความแม่นยําในการเคลื่อนไหวสูง: ใช้ระบบขับเคลื่อนเครื่องยนต์สองตัวพลังงานสูง สามารถเคลื่อนย้ายไปข้างหน้าและถอยหลังและควบคุมได้อย่างแม่นยําและมันสามารถกําหนดระยะทางการก้าวและการกระแทกของยาวยาวและถอยหลัง.
  • การออกแบบร่างกายแบบยืดหยุ่นและฉลาด: ขนาดคอมแพคทิก แพร่รัศมีการหมุนเล็ก; ด้วยมือถือ, มันสามารถเคลื่อนย้าย, วาง, ย้อนกลับไปง่าย
  • ฟังก์ชันการนําทางที่กํากับการเคลื่อนไหว: ด้วยฟังก์ชันการเฝ้าระวังวีดีโอแมคโร สามารถสังเกตสถานการณ์วีดีโอของพื้นที่ที่ตรวจสอบในเวลา
  • ★มีการตั้งตําแหน่งจากระยะไกล (ความผิดพลาดการตั้งตําแหน่ง ≤ 30 มม.) ปฏิบัติการการระบุความบกพร่อง (ไม่จํากัด) สะดวกต่อการสังเกตพื้นที่ที่น่าสงสัย
  • ★ด้วยกลไกยกเครื่องตรวจสอบไฟฟ้า, เครื่องตรวจสอบสามารถยกเมื่อข้ามอุปสรรค เช่น สะบัดและบวม, หลีกเลี่ยงการถูกยึดกลับ
  • "กลไกกั้นการสแกน" ที่ออกแบบเป็นมืออาชีพ รับประกันความมั่นคงของการเคลื่อนที่และการเชื่อมซอนด์
  • ด้วยสายไฟพิเศษ ปั๊มกันระเบิด และอุปกรณ์ป้องกันการรั่วไหล มีความปลอดภัยไฟฟ้าสูง
  • EMAT และโมดูลวงจรอื่น ๆ บนร่างกายหุ่นยนต์ถูกปิดในกล่องป้องกันเพื่อป้องกันน้ํา, กล่องเหล็ก และวัตถุต่าง ๆ จากการเข้า
  • รากสายเคเบิลพกพารวมตัวถอดได้ ความสว่างสูง (มองเห็นแสงอาทิตย์)แผ่นควบคุมอุตสาหกรรมความละเอียดสูงที่คํานึงถึงสภาพแวดล้อมการทํางานและเงื่อนไขการใช้ในสนาม.
  • การควบคุมการเคลื่อนไหวที่มีโปรแกรมเต็ม และการประมวลผลแบบร่วมกัน: ข้อมูลฉีดเสียง, ข้อมูลภาพ และข้อมูลระยะทางเดินทางสามารถได้รับได้ในเวลาเดียวกันซึ่งสามารถรับประกันการร่วมกันและความแม่นยําของข้อมูลและบันทึกและเพิ่มประสิทธิภาพการทํางานได้มาก
  • โปรแกรมปฏิบัติการ mainframe มีโมดูลการทํางานสําหรับการปฏิสัมพันธ์มนุษย์และคอมพิวเตอร์ การจัดการผู้ใช้งาน การใส่ปริมาตรการ การสร้างรายงานและการออก / การพิมพ์ การบํารุงรักษาข้อมูลและสํารองหนังสือบันทึกการดําเนินงาน, การช่วยเหลือออนไลน์ และอื่นๆ
    1. ปริมาตรเทคนิค
  • โฮสต์: CPU≥ i5/4GHz quad-core, แผ่นแผ่นอุตสาหกรรมระดับสูง, จอ HD ความสว่างสูง 10.6 นิ้ว (สามารถปรับแต่งได้), ไฮสปีดฮาร์ดดิสก์ 500G มาตรฐาน (ขยายได้), การป้องกัน IPX3
  • สายควบคุม (ระยะทางเดิน): 30m (สามารถปรับแต่งได้ ≤50m)
  • การเคลื่อนไหว: การปรับความเร็วของเกียร์ที่สาม (ความเร็วต่ํา 20 mm/s, ความเร็วกลาง 50 mm/s, ความเร็วสูง 100 mm/s) สามารถเดินทางไปยังตําแหน่งการตรวจจับหรือถอยกลับสู่พื้นที่อย่างรวดเร็วความสามารถในการข้ามอุปสรรคของบันไดขอบ ≤4mm
  • ★รัศมีการโค้งขั้นต่ําของพื้นผิวของชิ้นงาน R: การเคลื่อนไหวแกนขนานภายนอกของท่อ ≥ 85mm, การเคลื่อนไหวรอบด้านนอกของท่อ ≥ 110mm;การเคลื่อนไหวแกนยาวภายในของท่อ ≥ 250 mm, การเคลื่อนไหวในวงกลมของท่อ ≥850mm; การเคลื่อนไหวภายนอกของลูกกลม ≥150mm, การเคลื่อนไหวภายในของลูกกลม ≥850mm
  • ★กระเป๋าเครื่องเคลื่อนที่ (มีโมดูล EMAT ลงตัว) L395 × W150 × H145mm น้ําหนักประมาณ 7.5kg
  • เครื่องควบคุม: L220 × W145 × H60mm, 3.5 นิ้ว 640 × 480 พิกเซลจอสัมผัส, น้ําหนักประมาณ 0.4 กิโลกรัม
  • วิดีโอการเฝ้าระวัง (การตรวจเห็น)
  • แหล่งแสง: แหล่งแสง LED ความสว่างสูง ปรับ 5 ระดับ
  • ★กล้องหน้า: CMOS สี, พิกเซลแบบไดนามิกและสแตติก 2 ล้าน /1920×1080, มุมมองการถ่ายภาพสูงสุด 90 °, โซมออปติก 10 ×, พลาตฟอร์มหมุนรวม: หมุนขึ้นและลง 180 °, การหมุนซ้ายและขวา 60 °
  • ★กล้องหลัง: CMOS สี, พิกเซลไดนามิกและสแตติก 3 ล้าน / 2304 × 1296, มุมมองการถ่ายภาพ 90 °
  • พลังงานประกอบไฟฟ้า: แอนฟาซีเดียว AC100 ~ 240V, 50/60Hz, การบริโภคพลังงาน ≤ 200VA
  • อุณหภูมิ -10°C ~ + 50°C ความชื้น ≤ 85%R.H
  • (ไม่จํากัด)ฟังก์ชันอุณหภูมิสูง:
  • -10 ~ + 50 °C: การทํางานต่อเนื่อง ไม่จําเป็นต้องมีการเย็นพิเศษ
  • 50 ~ 150 °C: ยืดตั้ง, ยืดแนวราบ, ลับ, ยืนมือและตําแหน่งอื่น ๆ (จะดี) ทุกเวลาทํางาน ≤ 3 ชั่วโมง @ 50 ~ 100 °C, ≤ 2 ชั่วโมง @ 100 ~ 150 °C, ระยะเวลาเย็น ≥ 1 ชั่วโมงสถานที่นอนแนวราบ (การเผาที่รุนแรงที่สุด), ทุกเวลาทํางาน ≤ 2 ชั่วโมง @ 50 ~ 100 °C, ≤ 1 ชั่วโมง @ 100 ~ 150 °C, ระยะระยะเย็น ≥ 1 ชั่วโมง
  • หนาหนา EAMT
    1. ลักษณะการทํางาน
  • ★ไม่จําเป็นต้องเคลือบผิว, การเจาะเข้าไปของเคลือบกันการกัดสนิมและสนิม,
  • ★การวัดความหนาสามารถเจาะผ่านการกัดสนองผิว, การทาสี, การป้องกันการกัดสนองและเคลือบอื่น ๆ ที่หนาถึง 4 มม.ค่าความหนาของวัตถุโลหะที่แสดงโดยเครื่องมือไม่จําเป็นต้องพิจารณาการคํานวณความหนาของเคลือบ.
  • ★การวัดที่ไม่ตั้งตรงกับเส้นตรงปกติของวัตถุที่ต้องทดสอบo, ซึ่งต้องการความแน่นน้อยลงหลังจากที่ sonda ถูกวาง
  • ผลการวัดความหนาสามารถแสดงในรูปของค่าดิจิตอล, รูปแบบ A-scan, รูปแบบ B-scan ที่ใช้เวลา, ★ และรูปแบบ B-scan ที่ใช้ระยะทาง (encoder)
  • ★การใช้อัลการิทึมที่ฉลาดอย่างเชี่ยวชาญ มี 3 รูปแบบในการวัดความหนา: รูปแบบอัตโนมัติ, รูปแบบมือหนึ่งประตู (วิธีสูงสุดเดียว), รูปแบบมือสองประตู (วิธีสูงสุดถึงสูงสุด)มันลดลงมากแรงผลักดันของปัจจัยมนุษย์และปรับปรุงการดําเนินงาน.
  • ข้อมูลฐานข้อมูลของวัสดุพื้นฐาน ความเร็วคลื่นตัดและสามารถปรับเปลี่ยนค่าความเร็วคลื่นตัด
    1. ปริมาตรเทคนิค
  • การวัดความหนา: ความแม่นยํา 0.04 มม, ระยะ 2 ~ 120 มม (เหล็ก)
  • ★ระยะว่างในการทํางาน / การยกขึ้น: ≤4mm
  • ★การวัดที่ไม่ตั้งตรง (ปกติของเครื่องแปลง / เครื่องตรวจเทียบกับวัตถุที่กําลังทดสอบ): ± 25o
  • ระยะความเร็วของเสียง1000 ~ 9999 m/s, การปรับเพิ่ม 1 m/s
  • ปฏิบัติการประตู: ประตูอัตโนมัติ, ประตูมือเดียว, ประตูมือสอง
  • โซน ultrasound ไฮโลไฟฟ้า: แม็กเนตที่อ่อนแอหรือน้อยกว่าถาวร, การดูดแม่เหล็ก≤15N, วงกลม Φ30 × สูง 44mm, น้ําหนัก≤80g
  • อุณหภูมิการทํางาน: -10 ~ + 50 °C

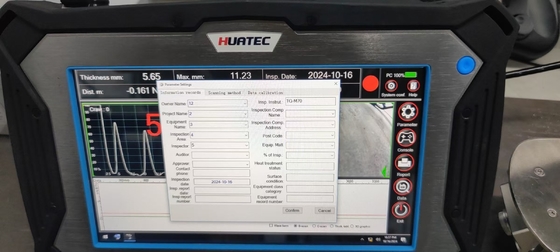

  • โปรแกรมวิเคราะห์การวัด
  • ★การแสดงความหนาพร้อมกัน ผลการสแกน A, Bs
  • การออกบันทึกการทดสอบโดยตรง, ★รายการค่าความหนาเพื่ออํานวยความสะดวกในการวิเคราะห์และการประมวลผลข้อมูล
  • รองรับกับระบบปฏิบัติการ Win7~11 (32/64 บิต)
  •

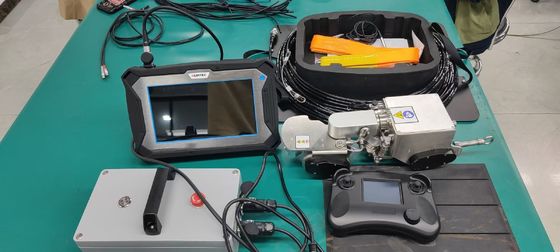

  • 4รายการบรรจุ
  • โฮสต์ทดสอบ ((PC และโปรแกรม) 1 ชุด
  • TG-M70C เครื่องเคลื่อนแม่เหล็กสองล้อ
  • (รวมวิดีโอและโมดูลวัดความหนา) 1 ชุด

  • ตู้ไฟฟ้าและกล่องควบคุม 1 ชิ้น
  • เครื่องควบคุม 1 ชิ้น
  • ระบบการระบุความบกพร่อง 1 ชิ้น (ไม่จําเป็น)
  • สายควบคุมการทดสอบ 1 ชุด
  • บล็อกทดสอบแบบมาตรฐาน (เหล็กก๊าบอนวงกลม Φ20 × ความหนา 10 mm) 1 ชิ้น
  • อุปกรณ์เสริมอื่น ๆ (พัดลอกแม่เหล็ก ฯลฯ) 1 ชุด
  • เครื่องป้องกันการตกของสายความปลอดภัย 1 ชิ้น
  • คู่มือการใช้งาน1 หนังสือ
  • รายงานการทดสอบโรงงาน1 สําเนา
  • กล่องขนส่งป้องกันการสั่น1 ชิ้นหุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น 0หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น 1หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น 2หุ่นยนต์วัดความหนาด้วยคลื่นอัลตราโซนิกและตรวจจับการกัดกร่อนด้วยแม่เหล็ก TG-M70C สำหรับตรวจจับการกัดกร่อนของผนังแผ่น 3
  •
