รายละเอียดสินค้า:
|
| Product name: | Roughness and Contour Tester | Angle: | Horizontal Angle, vertical angle, cross angle |
|---|---|---|---|
| X axis: | 200mm | Straightness: | 0.6μm /100mm |
| เน้น: | เครื่องทดสอบความหยาบและลักษณะแบบดิจิตอล,เครื่องทดสอบคอนทรูมความแม่นยําสูง,เครื่องทดสอบความหยาบและลวดลายที่ไม่ทําลาย |
||
| คุณสมบัติ | มูลค่า |
|---|---|

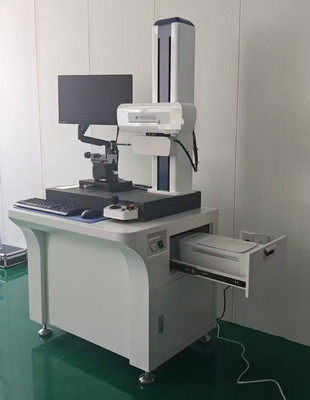

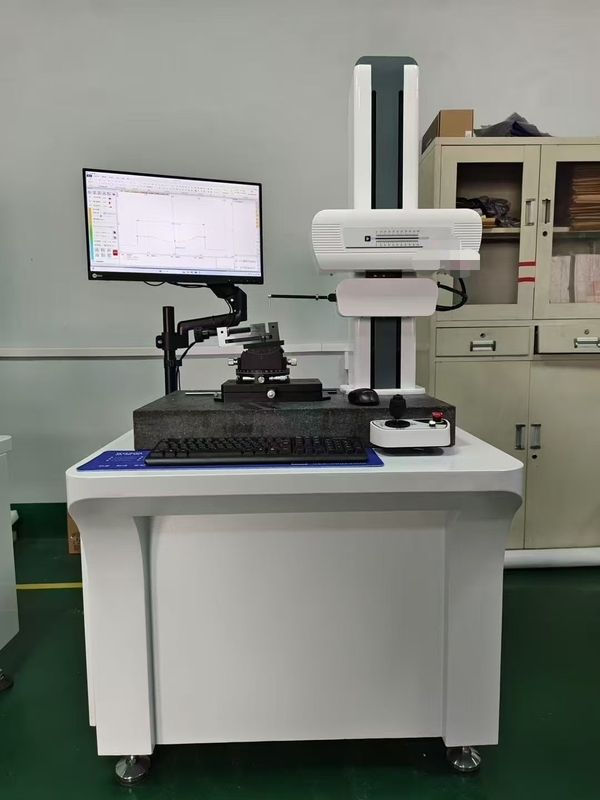

| ชื่อสินค้า | เครื่องทดสอบความหยาบคายและลักษณะ |
| มุม | มุมแนวราบ มุมตั้ง มุมข้าม |
| แกน X | 200 มม. |
| ความตรง | 0.6μm / 100mm |
ระยะแนวราบ, ระยะแนวตั้ง, ระยะเส้น, แพร่รัศมีและกว้าง
มุมแนวราบ มุมตั้ง มุมข้าม
ความขนานและความตั้งตรง
ความเรียบ, รางวัล, โปรไฟล์วงกลม
จุดช่วย สายช่วย วงกลมช่วย
| รายการ | ปริมาตร | การแก้ไข |
|---|---|---|
| ระยะการวัดแกน X | 200 มม. | 0.1μm |
| ความตรง | 0.6μm / 100mm | -------- |
| Z1 ((ระยะ) เซนเซอร์ | 40mm ((การปรับระยะความหยาบ) | 0.05μm |
| Z2 (ความสูง) | 550 มม. | คอลัมน์ |
| ขั้นต่ําหลุมภายใน | 30 มิลลิเมตร (ขนาดเล็กกว่าด้วยเข็มพิเศษ) | ---------- |
| ความแม่นยําเชิงเส้น | ≤±(1+I0.12HI) μm | -------- |
| อาร์ค | ≤(1.2+R/8) | 2mm |
| มุม | ≤ ± 1′ | บล็อกมุม 60°,90° |
| ความหยาบคาย ค่าน้ําเสียงที่เหลือ | ≤ 0.005μm | λc:00.08 มิลลิเมตร ความเร็ว 0.1 มิลลิเมตร/วินาที |
| ชื่อส่วน | ชื่อโครงการ |
|---|---|
| ส่วนเครื่องกล | โรงรับเครื่องมือ x1, โต๊ะแกรนิต: 1 |
| สายทางนําลอย: 1, เซ็นเซอร์ดิจิตอล: 1 | |
| คอลัมน์ตรงขวา: 1 | |
| แพลตฟอร์มการปรับ | อุปกรณ์ปรับระดับแนวราบ, อุปกรณ์ปรับหมุน, ระบบปักปากเรียบ |
| เครื่องวัด | 1 ชุด (เครื่องมือมาตรฐาน) |
| สติลัสและซอนด์ | Φ3 * 24mm R0.025mm สตีลัส: 2pcs, Φ3 * 24mm กับ R0.025mm ทิปชัน: 2pcs |
| รูปแบบความหยาบ: Φ3 * 24 มม. | |
| ไม้วัดใยคาร์บอน: Φ8 * 150 มิลลิเมตร | |
| ส่วนไฟฟ้า | ระบบควบคุมไฟฟ้า:1คอมพิวเตอร์ 1, HP Inkjet Printer 1, โปรแกรม:1 |
| สินค้า | การบรรจุ | Wt.kg | CBM m3 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Lx | ลี | Lz | Wt ((kg) | Lx | ลี | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
พลังงาน: AC 220V ± 10% 50Hz
ความต้องการสภาพแวดล้อม: (T):10-30°C, (RH):<85%, ไม่มีการสั่นสะเทือนที่เห็นได้ชัด, การติดดินอิสระ
