รายละเอียดสินค้า:
|
| มุมลิ่ม: | 45 °、 60 °และ 70 ° | ขนาดเวเฟอร์: | 3 - 20 มม. |
|---|---|---|---|
| ช่วงความถี่: | 1 - 15MHz | ||
| เน้น: | หัวโพรบ TOFD สำหรับการกัดกร่อนของรากเชื่อม,หัวโพรบบรอดแบนด์สำหรับการทดสอบแบบไม่ทำลาย,หัวโพรบ TOFD ตรวจสอบพัลส์แคบ |
||

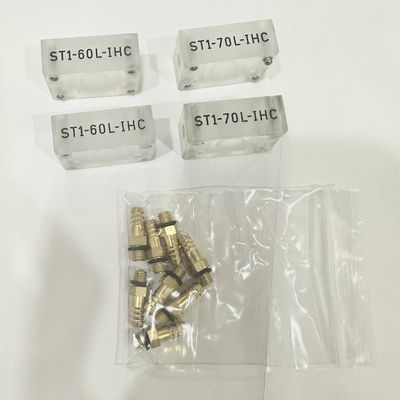

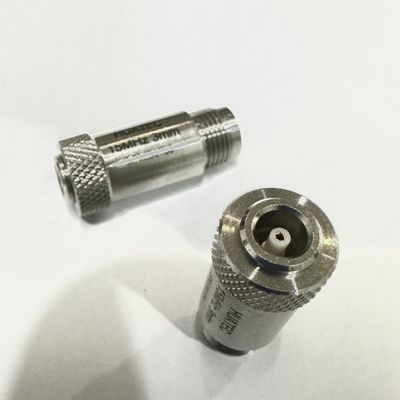

การทดสอบการละลายรากผสมแบบไม่ทําลายล้าง TOFD การส่งหนึ่งและการรับหนึ่ง
โซน TOFD เป็นองค์ประกอบสําคัญที่ใช้ในการทดสอบที่ไม่ทําลายล้างในการตรวจหาความแตกต่างในเวลาการสับสับ ultrasonic (TOFD)
หลักการทํางาน: เทคโนโลยี TOFD ใช้ซอนด์กระแทกแคบวงจรข่ายกว้างสองตัว หนึ่งสําหรับการส่งและหนึ่งสําหรับการรับ เพื่อการตรวจจับโซนด์ถูกจัดตั้ง symmetrically เทียบกับเส้นกลางของสายเย็บ. โซนด์ส่งผลิตรังคลื่นระยะยาวที่ไม่เน้นที่เกิดขึ้นกับชิ้นงานที่ตรวจสอบในมุมหนึ่งส่วนหนึ่งของรังสีแพร่กระจายไปตามพื้นผิวใกล้เคียงและได้รับโดย sonda รับ, ในขณะที่ส่วนหนึ่งของรังสีถูกสะท้อนจากพื้นผิวด้านล่างและจากนั้นได้รับโดย sonda.โซนรับกําหนดตําแหน่งและความสูงของความบกพร่องโดยการรับสัญญาณการสื่อสารจากจุดบกพร่องและความแตกต่างเวลาของมัน.
ปริมาตรการทํางาน:
| ระยะความถี่ | ระยะความถี่ของเครื่องตรวจสอบ TOFD ที่ใช้บ่อย ๆ คือ 1-15 MHz โดย 2.25MHz, 5MHz และ 10MHz เป็นความถี่ที่ใช้บ่อยกว่า |
| ขนาดของกระดาษ | ระยะขนาดชิปคือ 3 ถึง 20 มิลลิเมตร และขนาดที่ใช้กันทั่วไปคือ 3 มิลลิเมตร, 6 มิลลิเมตร, 9 มิลลิเมตร และ 12 มิลลิเมตร |
| มุมสับ | มุมฉากที่ใช้ทั่วไปคือ 45 °, 60 ° และ 70 ° |
ลักษณะ
* โวฟเฟอร์ขนาดเล็ก: สามารถบรรลุมุมการกระจายเสียงขนาดใหญ่และเพิ่มพื้นที่การครอบคลุม
*เบนด์กว้าง: สามารถผลิตสัญญาณในช่วงความถี่ที่กว้างกว่ามาก เช่น คลื่นผ่านเป็นสัญญาณที่มีความถี่ต่ํากว่าความถี่กลางมาก
* ดันแคบ: เพื่อบรรลุความละเอียดที่ดีที่สุด
*ความรู้สึกสูง: ปกติผลิตจากวัสดุประกอบแบบพีเซโอไฟฟ้า มีประสิทธิภาพในการแปลงเสียงไฟฟ้าสูง
สถานการณ์การใช้งาน
*อุตสาหกรรมปิโตรเคมี: มักจะใช้ในการตรวจสอบอุปกรณ์สําคัญ เช่น ท่อน้ํามันและถังเก็บน้ํามันและสามารถตรวจพบความบกพร่องภายในอย่างรวดเร็วที่มีความชุ่มชื่นที่จะเกิดขึ้นเนื่องจากปัจจัย เช่น การกัดกรองและความเครียดโดยหลีกเลี่ยงอุบัติเหตุใหญ่ เช่น การรั่วและระเบิด
*ในสาขาพลังงานและพลังงาน: ในระหว่างการบํารุงรักษาและซ่อมแซมอุปกรณ์พื้นฐานอย่างเครื่องปั่นและอุปกรณ์ระบายน้ําอากาศในสาขาพลังงานและพลังงานโซน TOFD สามารถใช้เพื่อตรวจสอบลึกของความสมบูรณ์แบบของโครงสร้างภายในของอุปกรณ์, ตรวจสอบความบกพร่องที่อาจเกิดขึ้นทันที และแก้ไขมัน
*การผลิตเครื่องบินอวกาศ: มันมีบทบาทสําคัญในการตรวจสอบส่วนประกอบสําคัญ เช่น ปีกเครื่องยนต์เครื่องบินและส่วนโครงสร้างของเครื่องบินสามารถตรวจสอบความบกพร่องภายในอย่างแม่นยํา และป้องกันอุบัติเหตุการบินที่เกิดจากความบกพร่อง.
ประเภทพิเศษ
* โซน TOFD แอรรี่ระยะ: ใช้เป็นหลักในการตรวจจับการเกรดที่รากของผสมผสม
*ท่อกระแสขนาดเล็ก โซน TOFD เฉพาะเจาะจง: อุปกรณ์พร้อมกับกระดาน TOFD เฉพาะเจาะจงสําหรับท่อกระแสขนาดเล็ก, ใช้ในการตรวจสอบท่อกระแสขนาดเล็ก.
* COD wedge TOFD probe: โดยใช้ COD wedges สามารถใช้มันเพื่อตรวจสอบ welds ทิศทางของถังเพื่อให้ตรงกับพื้นผิวชิ้นงานที่ตรงกัน
*สแตนเลสโฮสติ้งควีน TOFD โซน: การใช้สแตนเลสโฮสติ้งควีนสามารถปกป้องควีน
