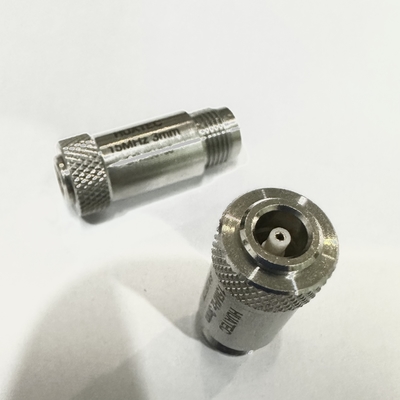

หัวโพรบ TOFD สำหรับทดสอบการกัดกร่อนของรากเชื่อม ช่วงความถี่ 1-15MHz

การทดสอบการกัดกร่อนของรากเชื่อมแบบไม่ทำลาย TOFD หนึ่งการส่งและหนึ่งการรับ โพรบพัลส์แคบแบบบรอดแบนด์

โพรบ TOFD เป็นส่วนประกอบสำคัญที่ใช้ในการทดสอบแบบไม่ทำลายสำหรับการตรวจจับความแตกต่างของเวลาการเลี้ยวเบนของคลื่นเสียง (TOFD)

เทคโนโลยี TOFD ใช้โพรบพัลส์แคบแบบบรอดแบนด์สองตัว ตัวหนึ่งสำหรับการส่งและอีกตัวหนึ่งสำหรับการรับ เพื่อการตรวจจับ โพรบถูกจัดเรียงแบบสมมาตรสัมพันธ์กับเส้นกึ่งกลางของรอยเชื่อม โพรบส่งสัญญาณสร้างลำแสงคลื่นตามยาวที่ไม่เน้นที่ตกกระทบกับชิ้นงานที่ตรวจสอบที่มุมหนึ่ง ส่วนหนึ่งของลำแสงจะแพร่กระจายไปตามพื้นผิวใกล้เคียงและถูกรับโดยโพรครับ ในขณะที่ส่วนหนึ่งของลำแสงสะท้อนจากพื้นผิวด้านล่างแล้วถูกรับโดยโพรบ โพรครับจะกำหนดตำแหน่งและความสูงของข้อบกพร่องโดยการรับสัญญาณการเลี้ยวเบนจากปลายข้อบกพร่องและความแตกต่างของเวลา

• เวเฟอร์ขนาดเล็ก: สามารถบรรลุมุมการแพร่กระจายขนาดใหญ่และเพิ่มพื้นที่ครอบคลุม
• บรอดแบนด์: สามารถสร้างสัญญาณในช่วงความถี่ที่กว้างกว่ามาก ตัวอย่างเช่น คลื่นผ่านเป็นสัญญาณที่มีความถี่ต่ำกว่าความถี่กลางมาก
• พัลส์แคบ: เพื่อให้ได้ความละเอียดที่ดีที่สุด
• ความไวสูง: โดยทั่วไปทำจากวัสดุคอมโพสิตเพียโซอิเล็กทริก ซึ่งมีประสิทธิภาพการแปลงไฟฟ้าด้วยเสียงสูง

• อุตสาหกรรมปิโตรเคมี: มักใช้สำหรับการตรวจสอบอุปกรณ์สำคัญ เช่น ท่อส่งน้ำมันและถังเก็บ และสามารถตรวจจับข้อบกพร่องภายในที่เกิดขึ้นได้ง่ายเนื่องจากปัจจัยต่างๆ เช่น การกัดกร่อนและความเครียด จึงหลีกเลี่ยงอุบัติเหตุร้ายแรง เช่น การรั่วไหลและการระเบิด
• พลังงานและพลังงาน: ในระหว่างการบำรุงรักษาและซ่อมแซมอุปกรณ์หลัก เช่น หม้อไอน้ำและกังหันไอน้ำในอุตสาหกรรมพลังงานและพลังงาน โพรบ TOFD สามารถใช้เพื่อตรวจจับความสมบูรณ์ของโครงสร้างภายในของอุปกรณ์อย่างลึกซึ้ง ระบุข้อบกพร่องที่อาจเกิดขึ้นและจัดการกับข้อบกพร่องเหล่านั้นได้ทันที
• การผลิตการบินและอวกาศ: มีบทบาทสำคัญในการตรวจสอบส่วนประกอบสำคัญ เช่น ใบพัดเครื่องยนต์อากาศยานและชิ้นส่วนโครงสร้างลำตัว ซึ่งสามารถตรวจจับข้อบกพร่องภายในได้อย่างแม่นยำและป้องกันอุบัติเหตุการบินที่เกิดจากข้อบกพร่อง

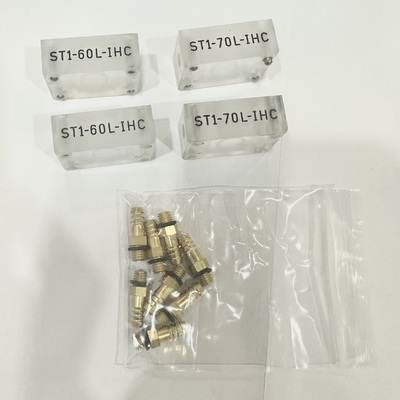

• โพรบ TOFD แบบอาร์เรย์เฟส: ส่วนใหญ่ใช้สำหรับการตรวจจับการกัดกร่อนที่รากของรอยเชื่อม
• โพรบ TOFD เฉพาะสำหรับท่อขนาดเล็ก: พร้อมกับลิ่ม TOFD เฉพาะสำหรับท่อขนาดเล็ก ใช้สำหรับการตรวจสอบท่อขนาดเล็ก
• โพรบ TOFD ลิ่ม COD: โดยใช้ลิ่ม COD สามารถใช้ตรวจสอบรอยเชื่อมตามยาวของภาชนะเพื่อให้ตรงกับพื้นผิวชิ้นงานที่สอดคล้องกัน
• โพรบ TOFD ลิ่มตัวเรือนสแตนเลส: การใช้ลิ่มตัวเรือนสแตนเลสสามารถป้องกันลิ่มได้
