รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องวัดความหนาอัลตราโซนิก | ประเภทโพรบ: | โพรบผลึกเดี่ยว / โพรบคริสตัลคู่ |
|---|---|---|---|
| ช่วงการวัด: | 0.15 มม. – 1800 มม | ความถี่ในการวัด: | 4Hz、8Hz、16Hz |
| ความแม่นยำ: | 0.001 มม. | แสดง: | หน้าจอสี TFT-LCD ขนาด 3.5 นิ้ว QVGA (320 × 240) |
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉีดด้วยมือ,เครื่องวัดความหนาแบบดิจิตอล ด้วยการสแกน A/B,เครื่องวัดความหนาด้วยเสียงฉีดความแม่นยําสูง |
||
เครื่องวัดความหนาแน่นอัลตราโซนิกแบบดิจิตอลความแม่นยำสูงแบบพกพาพร้อมการสแกน A/B

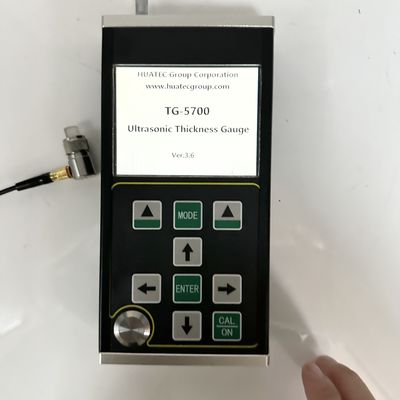

TG-5700 เป็นเครื่องวัดความหนาแน่นอัลตราโซนิกแบบดิจิตอลความแม่นยำสูงแบบพกพาชนิดใหม่พร้อมการสแกน A/B ใช้หลักการวัดความหนาแน่นด้วยคลื่นอัลตราโซนิกโดยอาศัยการสะท้อนของพัลส์ เหมาะสำหรับการวัดความหนาของวัสดุที่สามารถทำให้คลื่นอัลตราโซนิกเคลื่อนที่ผ่านได้ด้วยความเร็วคงที่และได้รับการสะท้อนจากด้านหลัง ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดบางที่สุดคือ 0.15 มม. (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนที่ผ่านการประมวลผลได้อย่างแม่นยำ ในทางกลับกัน สามารถตรวจสอบระดับการบางลงของท่อและภาชนะรับความดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งาน สามารถใช้ในอุตสาหกรรมปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเครื่องวัดความหนาแน่นอัลตราโซนิก (JJF 1126-2004)
● ผลิตภัณฑ์นี้มีโหมดการสแกน A, โหมดการสแกน B และโหมดแสดงผลตัวเลข
● ช่วงการวัดกว้าง และใช้เทคโนโลยี "หลายเอคโค" ที่เป็นเอกลักษณ์เพื่อให้ตระหนักถึงการวัดชิ้นส่วนที่บางเป็นพิเศษ โดยมีความหนาในการวัดขั้นต่ำ 0.15 มม. (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาด้วยความแม่นยำสูง และความละเอียดในการวัดสูงสุดสามารถเข้าถึง 0.001 มม.; ความละเอียดในการทำซ้ำสามารถเข้าถึง ± 0.002 มม.
● มีฟังก์ชันในการเจาะเคลือบและวัดเอคโคถึงเอคโค ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและสารเคลือบบนพื้นผิว
● โหมดการวัดหลายแบบ: โหมด mb-e, E-E และ me-e ตอบสนองการวัดชิ้นงานหนาแบบเดิม โหมดบางตระหนักถึงการวัดชิ้นส่วนบาง
● โหมดตัวเลขประกอบด้วย: โหมดค่าความหนาแบบเดิม โหมดอัตราส่วนต่าง/ลดลง และโหมดค่าสูงสุด
● โหมดเกนสองโหมด: เกนอัตโนมัติ / เกนแมนนวล
● สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติ พร้อมฟังก์ชันประหยัดพลังงาน
● รองรับโพรบที่หลากหลาย รวมถึงโพรบแบบคริสตัลคู่และโพรบแบบคริสตัลเดี่ยว และรองรับโพรบความถี่สูงสูงสุด 20MHz
● รองรับการจัดเก็บข้อมูลจำนวนมากและสามารถจัดเก็บค่าความหนาได้ 100000 ค่า, รูปคลื่นการสแกน A 500 กลุ่ม และรูปคลื่นการสแกน B 500 กลุ่มในเวลาเดียวกัน
● จอแสดงผล TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว พร้อมความละเอียดสูง 320x240 (QVGA)
● มีวิธีการสอบเทียบที่หลากหลาย รองรับการสอบเทียบแบบจุดเดียว การสอบเทียบหลายจุด และโหมดการสอบเทียบด้วยตนเอง และสามารถสอบเทียบความเร็วเสียงและตำแหน่งศูนย์ของโพรบได้ในเวลาเดียวกัน รองรับการแก้ไขเส้นทาง v ของโพรบแบบคริสตัลคู่
● รองรับการแปลงระบบเมตริกและระบบอังกฤษ สามารถสลับระหว่างหน่วยมิลลิเมตรและนิ้วได้
● รองรับการแสดงผลภาษาอังกฤษ
เหมาะสำหรับการวัดความหนาของโลหะ (เช่น เหล็ก, เหล็กหล่อ, อะลูมิเนียม, ทองแดง ฯลฯ), พลาสติก, เซรามิก, แก้ว, เรซิน, ใยแก้ว และตัวนำคลื่นอัลตราโซนิกที่ดีอื่นๆ
หลักการวัดความหนาแน่นด้วยคลื่นอัลตราโซนิกคล้ายกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดและเคลื่อนที่ในวัตถุ เมื่อถึงรอยต่อของวัสดุ จะสะท้อนกลับไปยังโพรบ ความหนาของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาในการเคลื่อนที่ของคลื่นอัลตราโซนิกในวัสดุอย่างแม่นยำ
* หมายเหตุ: บริษัทขอสงวนสิทธิ์ในการปรับเปลี่ยนทางเทคนิคโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
| รายการ | TG-5700 |
| ประเภทโพรบ | โพรบแบบคริสตัลเดี่ยว / โพรบแบบคริสตัลคู่ |
| ช่วงการวัด(เหล็ก 45#) | 0.15 มม. – 1800 มม. |
| ความเสถียรในการบ่งชี้ | ใช้เทคโนโลยี Zero crossing และ multiple echo เพื่อให้แน่ใจว่าค่าการวัดความหนาจะไม่ได้รับผลกระทบจากความแรงของเอคโค, สัมประสิทธิ์การลดทอนของวัสดุ, เกน และความสูงของเกต และมีความเสถียรและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4Hz,8Hz,16Hz |
| ความละเอียด | 0.1 มม.,0.01 มม.,0.001 มม.(0.01 นิ้ว,0.001 นิ้ว,0.0001 นิ้ว) |
| ความแม่นยำ | 0.001 มม. |
| เครื่องกำเนิดพัลส์ | ใช้การปล่อยคลื่นสี่เหลี่ยมลบ และความกว้างและแรงดันของพัลส์จะถูกจับคู่กับโพรบโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999m/s |
| บล็อกสอบเทียบ | 4 มม.(เหล็ก) |
| การปิดเครื่องอัตโนมัติ | สามารถเลือกได้ 5 นาที, 10 นาที, 20 นาที และการปิดเครื่องด้วยตนเอง |
| การสอบเทียบโพรบ | การสอบเทียบแบบจุดเดียว, การสอบเทียบหลายจุด |
| เกน | การควบคุมเกนอัตโนมัติ, การควบคุมเกนด้วยตนเอง |
| ช่วงเกน | 0~70dB |
| โหมดการตรวจจับ | ความถี่วิทยุ (RF), คลื่นครึ่งบวก (POS), คลื่นครึ่งลบ (NEG), คลื่นเต็ม (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาการขนส่งจากเอคโคเริ่มต้นไปยังเอคโคด้านล่างแรก (2) E-E: โหมดการวัดการเจาะเคลือบ สามารถเลือกเอคโค Em–En ได้ตามต้องการ (3) ME-E: โหมดการวัดหลายเอคโค (4) THIN: โหมดการวัดผนังบาง |
| โหมดตัวเลข | โหมดค่าความหนา, โหมดอัตราส่วนต่าง/ลดลง, โหมดค่าสูงสุด/ต่ำสุด |
| โหมดการสแกน A | มี |
| โหมดการสแกน B | มี |
| การบ่งชี้การเชื่อมต่อ | มี |
| การบ่งชี้แบตเตอรี่ | มี |
| ภาษา | อังกฤษ |
| หน่วย | มม./นิ้ว |
| การใช้งานเมนู | มี |
| ฟังก์ชันซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก, การตั้งค่าการลบ (Blank), การตั้งค่าการลบเอคโค (E-blank), การตรึงเอคโค, การแปลและการปรับขนาดเอคโค |
| ฟังก์ชันการจัดเก็บ | สามารถจัดเก็บความหนาได้ 100,000 ค่า (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), รูปคลื่นการสแกน A 500 กลุ่ม และรูปคลื่นการสแกน B 500 กลุ่มในเวลาเดียวกัน |
| การอัปเกรดโปรแกรมโฮสต์ | มี |
| จอแสดงผล | หน้าจอ TFT-LCD สี 3.5 "QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม RS-232 และ USB เพื่อส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃～＋50℃; ด้วยข้อกำหนดพิเศษ สามารถเข้าถึง - 20 ℃; |
| แรงดันไฟฟ้าในการทำงาน | ต้องใช้แบตเตอรี่ AA ขนาด 5 จำนวนสี่ก้อน เมื่อพลังงานไม่เพียงพอ จะมีข้อความแจ้งเตือนแรงดันไฟฟ้าต่ำ |
| ขนาดโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |
| แบตเตอรี่ | แบตเตอรี่แห้ง AA 4 ก้อน |

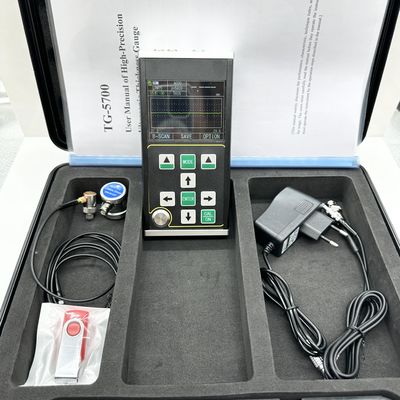

ตัวเครื่องหลัก TG-5700 1 ชิ้น
ทรานสดิวเซอร์แบบองค์ประกอบเดี่ยว 2.5M Φ20, ช่วงการทดสอบ 4-1800 มม. 1 ชิ้น
ขวดสารเชื่อมต่อ 1 ชิ้น
กระเป๋าใส่ 1 ชิ้น
คู่มือการใช้งาน 1 ชิ้น

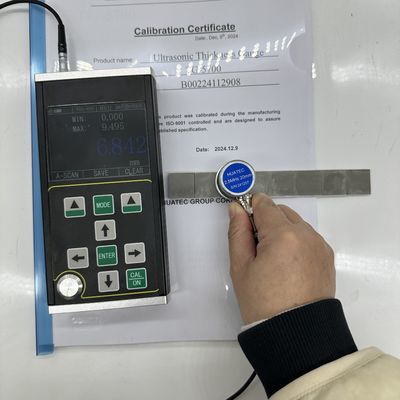

ใบรับรองการสอบเทียบ 1 ชิ้น
อุปกรณ์เสริมเพิ่มเติม
โพรบต่างๆ ที่มีความถี่ต่างกัน, โพรบเดี่ยว 8 มม./10 มม./12 มม. และโพรบวัดความหนาแน่นอัลตราโซนิก TR
บล็อกลิ่มแบบต่างๆ
ซอฟต์แวร์ข้อมูล PC
บรรจุภัณฑ์
บรรจุภัณฑ์: แพ็คเกจส่งออกมาตรฐาน, กวางตุ้ง
| โพรบแบบคริสตัลคู่ TS400 | 10Mhz | 5 มม. | 0.5-50 มม. |
| โพรบแบบคริสตัลคู่ TS500 | 5Mhz | 5 มม. | 1.0-65 มม. |
| โพรบแบบคริสตัลคู่ TS510 | 5Mhz | 10 มม. | 1.0-500 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM15 | 15 MHz | 6 มม. | 0.15-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM7.5 | 7.5Mhz | 6 มม. | 0.5-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM10 | 10Mh | 6 มม. | 0.3-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว DTM5 | 5M | 6 มม. | 1.0-22.5 มม. |
| โพรบแบบคริสตัลเดี่ยว BD510 | 10Mh | 10 มม. | 1-1000 มม. |
| โพรบแบบคริสตัลเดี่ยว BD212 | 2MHz | 12 มม. | 4-1800 มม. |
| สายโพรบแบบคริสตัลคู่ | |||
| สายโพรบแบบคริสตัลเดี่ยว | |||
