รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องวัดความหนาด้วยเสียงฉีดแม่เหล็ก | ช่วงการวัด: | 1.5~240มม |
|---|---|---|---|
| ยกกวาดล้าง: | 0~3มม | ประเภทโพรบ: | โพรบอุณหภูมิห้องมาตรฐาน, อุณหภูมิสูงเป็นตัวเลือก, โพรบความถี่สูง, โพรบความถี่ต่ำอุณหภูมิสูง, โพรบสแก |
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉาย ultrasonic,เครื่องทดสอบความหนาของไฟฟ้าแม่เหล็กแบบไม่มีการสัมผัส,ไม่มีการวัดความหนาของสารเชื่อม |
||

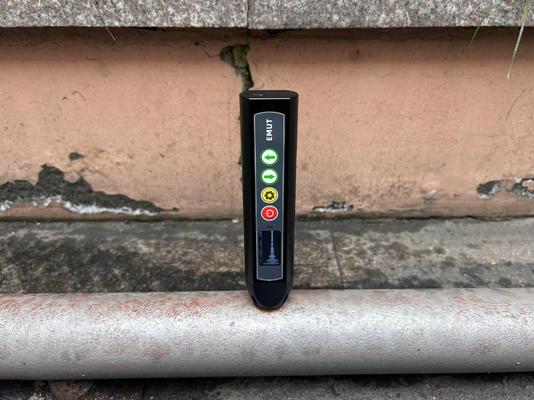

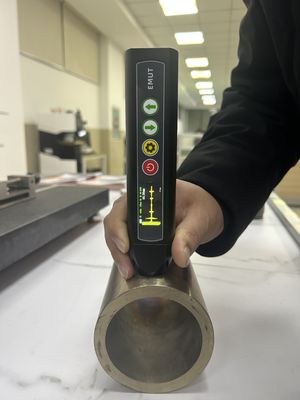

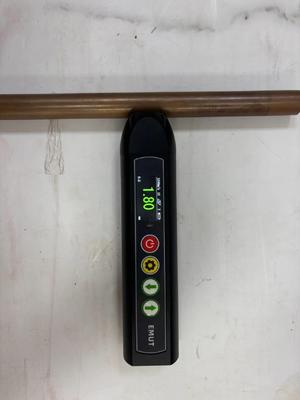

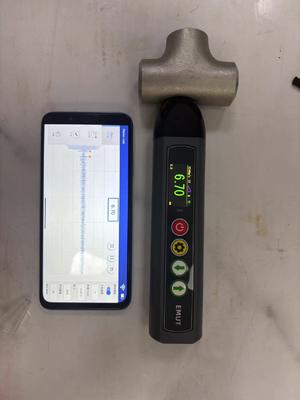

เครื่องวัดความหนาคลื่นอัลตราโซนิกแบบแม่เหล็กไฟฟ้าชนิดพกพา, ไม่ต้องใช้สารเชื่อมต่อ
บทนำทั่วไป
เครื่องมือนี้ใช้หลักการของคลื่นอัลตราโซนิกแม่เหล็กไฟฟ้า และไม่จำเป็นต้องขัดพื้นผิวของชิ้นงานในระหว่างกระบวนการตรวจจับ และไม่จำเป็นต้องใช้สารเชื่อมต่อ
หัววัดและตัวเครื่องหลักถูกรวมเข้าด้วยกัน และสามารถเปลี่ยนหัววัดได้
ประเภทหัววัดที่กำหนดค่าได้: หัววัดอุณหภูมิปกติ: ≤ 120 ℃, 4MHz, ส่วนใหญ่ใช้ในการตรวจจับวัสดุเม็ดละเอียด เช่น เหล็กกล้าคาร์บอนต่ำ อะลูมิเนียม ฯลฯ โดยมีระยะยกสูงสุด 4 มม., หัววัดอุณหภูมิสูง: ≤ 800 ℃, 4MHz, ส่วนใหญ่ใช้ในการวัดวัสดุเม็ดละเอียดแม่เหล็ก เช่น เหล็กกล้าคาร์บอนต่ำ โดยมีระยะยกสูงสุด 2 มม.
ผลกระทบจากการยกตัว: (ระยะยกตัวจริงสัมพันธ์กับคุณสมบัติของวัสดุและองศา) ฟิล์มกันสนิม, ตะกอนเกลือ หรือสารเคลือบฉนวนอื่นๆ (น้ำมัน, วานิช, พอร์ซเลน, พลาสติก ฯลฯ) สามารถใช้เป็นระยะห่างในการทำงานได้
# อนุญาตให้มีชั้นการกัดกร่อน และสามารถปรับปรุงการวัดได้โดยเพิ่มระยะทางสูงสุด 3 มม.
# เส้นผ่านศูนย์กลางขั้นต่ำ (ความโค้ง) ของชิ้นงานที่สามารถตรวจจับได้คือ 8 มม.
# มุมเอียงสูงสุดของหัววัด: 25°
# วิธีการกระตุ้นหัววัด: แม่เหล็กน้ำ
# ประเภทของคลื่นเสียง: คลื่นเฉือน
คุณสมบัติ
# แบบปากกาพกพา, ไม่ต้องใช้สารเชื่อมต่อ และเครื่องวัดความหนาแบบไม่สัมผัส
# การออกแบบวิศวกรรมร่างกายมนุษย์, โครงสร้างกะทัดรัด, ปริมาณเล็กพิเศษ, พกพาสะดวก, การทำงานแบบมือถือ, การดูดซับแม่เหล็กที่แข็งแกร่ง, ปรับปรุงสภาพความเมื่อยล้า
# การวัดความหนาที่แม่นยำ, สามารถผ่านการเคลือบได้, การสนับสนุนโปรแกรมอัลกอริทึมระดับมืออาชีพ, ไม่จำเป็นต้องใช้สารเชื่อมต่อ, ไม่จำเป็นต้องขัดพื้นผิวชิ้นงาน, อนุญาตให้มีสีพื้นผิวและชั้นห่อหุ้ม, อนุญาตให้พื้นผิวชิ้นงานไม่เรียบ
# ความเร็วเสียงหลายวัสดุสามารถจัดเก็บไว้ล่วงหน้าในเครื่องมือ และสามารถเพิ่มและลบความเร็วเสียงของวัสดุได้ในเวลาเดียวกัน การสอบเทียบความเร็วเสียงเพิ่มฟังก์ชันการชดเชยอุณหภูมิ และปรับปรุงความแม่นยำในการวัดได้อย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค
| ช่วงการวัด | 1.5~240 มม. |
| ระยะห่างในการยก | 0~3 มม. |
| การรับเกน | ≤ 100dB |
| ความถี่ในการทำงาน | 4MHz |
| อุณหภูมิแวดล้อม | -20°C ถึง +50°C |
| การชดเชยความเร็วเสียงที่อุณหภูมิสูง | การชดเชยอัตโนมัติ |
| ช่วงอุณหภูมิ | -150~800℃(สามารถปรับแต่งอุณหภูมิที่สูงขึ้นได้) |
| ความละเอียด | 0.01 มม. |
| ช่วงที่ปรับได้ของความเร็วเสียง | 1000~9999m/s |
| เวลาทำงานต่อเนื่อง | 3 ชม. |
| ขนาด | 151*76*35 มม. |
| น้ำหนัก | 220 กรัม |
| โหมดการกระตุ้น | แม่เหล็กถาวร |
| ช่วงข้อผิดพลาด | ≤10 มม., ข้อผิดพลาด ±0.05 มม. (> 10 มม. + / - 0.01 + H / 200) มม. (H คือความหนาของชิ้นงาน) |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ |
ประเภทหัววัด: หัววัดอุณหภูมิห้องมาตรฐาน, หัววัดอุณหภูมิสูง, ความถี่สูง, หัววัดอุณหภูมิต่ำ, หัววัดการสแกน B
การจัดส่งมาตรฐาน
เครื่องวัดความหนาคลื่นอัลตราโซนิกแม่เหล็กไฟฟ้า TG-14
หัววัดอุณหภูมิปกติ
คู่มือการใช้งาน
ใบรับรองการสอบเทียบ
กล่องใส่
อุปกรณ์เสริม
อุณหภูมิสูง
หัววัดความถี่สูง
หัววัดความถี่ต่ำอุณหภูมิสูง
หัววัดการสแกน B
