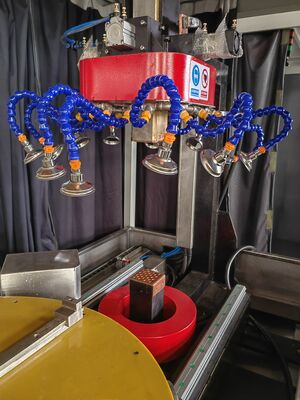

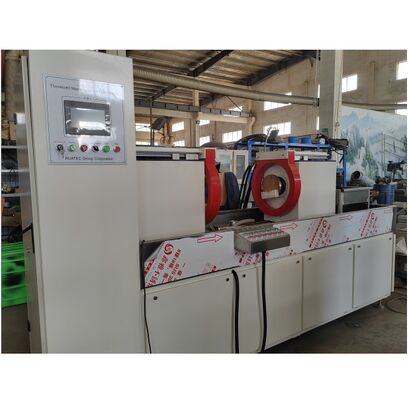

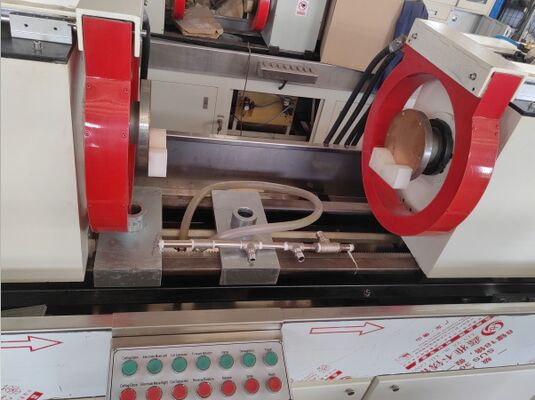

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแสง HMP-8000

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอมHMP-8000

1หลักการทํางาน

การตรวจจับอนุภาคแม่เหล็กใช้ปฏิสัมพันธ์ระหว่างสนามการรั่วไหลแม่เหล็กและผงแม่เหล็กที่ความบกพร่องของชิ้นงานมันใช้ประโยชน์จากความแตกต่างระหว่างความบกพร่องบนผิวและใกล้ผิวของผลิตภัณฑ์เหล็กและเหล็ก (เช่นรอยแตก), การรวม slag, เส้นเส้นผม, ฯลฯ) และการผ่านเหล็กและเหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและส่งผลให้เกิดสนามรั่วไหลของแม่เหล็กโดยการดึงดูดผงแม่เหล็กเพื่อสร้างการสะสมของผงแม่เหล็กที่ความบกพร่อง - เส้นรอยแม่เหล็ก, ภายใต้สภาพการสว่างที่เหมาะสม, แสดงตําแหน่งและรูปร่างของความบกพร่อง

2.การใช้งาน

เครื่องตรวจพบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง ใช้ในการตรวจหาพื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็กเหล็ก (เช่น: เกียร์, แหวนเกียร์, แกนเกียร์, ฯลฯ) เนื่องจากการโกหก, การดับ,การบดความเหนื่อยล้าที่เกิดจากรอยแตกและการรวมซาก และความบกพร่องเล็ก ๆ น้อย ๆ อื่น ๆ

3.ปริมาตรเทคนิค

ระยะการตรวจจับ:กว้างเครื่องยนต์ ≤ 700 mm,ความสูง≤410mm;

กว้างแกน ≤ 300mm,ความยาว<700 มม.

ระยะระหว่างอิเล็กทรอนด์:0~410 มม.(ปรับได้)

กระแสวงเวียน:AC 0~8000A ค่าประสิทธิภาพ(พร้อมเครื่องควบคุมระยะหยุดทํางาน)

พลังงานแม่เหล็กระยะยาว:AC 0~18000AT ค่าจริง(พร้อมเครื่องควบคุมระยะหยุดทํางาน)

วิธีการตรวจสอบ:การตรวจจับอนุภาคแม่เหล็กหลอดแสง

รูปแบบการแม่เหล็ก:แม็กเนติเซชั่นรอบ, แม็กเนติเซชั่นแนวนอน, แม็กเนติเซชั่นผสม

รูปแบบการกั้น:เครื่องกั้นอากาศ

ผลลัพธ์การลดแม่เหล็ก:อัตราการอยู่ภายในน้อยกว่า 0.3mT

ความรู้สึกในการตรวจจับ:โฟมทดสอบแบบ A1 (15/50) แสดงชัดเจน

พลังงานไฟฟ้า:สายสามเฟส 5 สาย AC 380V 50Hz

4.ยี่ห้อหลักและผู้จําหน่ายชิ้นส่วนไฟฟ้า

ส่วนประกอบและส่วนประกอบของอุปกรณ์ทั้งหมดคือนําเข้าหรือผลิตภัณฑ์แบรนด์ชื่อดังในประเทศ ผลิตภัณฑ์ที่ทําเองผ่านการทดสอบคุณภาพ
