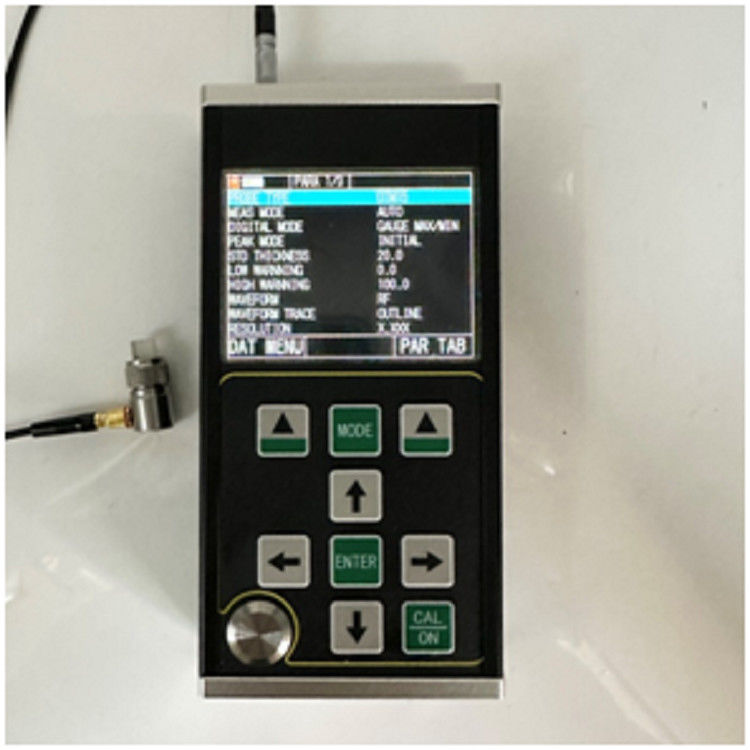

TG-5710 A/B Scan 0.100-1800mm เครื่องวัดความหนาด้วยเสียงฉายขนาดใหญ่

ฉันเต็ม

TG-5710

ประเภทเครื่องตรวจสอบ

โซนด์กระจกเดียว / โซนด์กระจกคู่

ระยะการวัด (เหล็ก 45#)

0.10มม1800 มม

ความผิดพลาดในการแสดง(<10 มม.)

±0.005mm

ความผิดพลาดในการแสดง(≥10 มม.)

±0.1%

ความผิดพลาดในการซ้ํา

±0.001 มิลลิเมตร(การทดสอบตัวเอง)

ความมั่นคงของการแสดง

การใช้เทคโนโลยีศูนย์การข้าม และเทคโนโลยีเสียงสะท้อนหลายครั้ง เพื่อให้แน่ใจว่าค่าการวัดความหนาไม่ถูกส่งผลกระทบจากความแข็งแรงของเสียงสะท้อน, คอเฟกเซ็นต์ความอ่อนแอของวัสดุ, การเพิ่มและความสูงของประตูและมีความมั่นคงในการวัดและความน่าเชื่อถือสูง.

ความถี่ของการวัด

4Hz,8Hz,16Hz

Rการแก้ไข

0.1 มม.,0.01 มิลลิเมตร,0.001 มิลลิเมตร(00.01 นิ้ว,0.001 นิ้ว,0.0001 นิ้ว)

เครื่องกําเนิดจังหวะ

การปล่อยคลื่นสี่เหลี่ยมลบถูกนํามาใช้ และความกว้างและความแรงดันของแรงผลักดันจะตรงกันเองกับ sonda

ระยะความเร็วของเสียง

400-19999m/s

บล็อกการปรับ

4 มม.(เหล็ก)

การปิดอัตโนมัติ

คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดด้วยมือ

การปรับระดับเครื่องสํารวจ

การปรับขนาดจุดเดียว การปรับขนาดหลายจุด

กําไร

การควบคุมแรงเพิ่มอัตโนมัติ การควบคุมแรงเพิ่มอัตโนมัติ

ระยะการเพิ่ม

0 ~ 70dB

รูปแบบการตรวจสอบ

ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL)

ระบบการวัด

(1) MB-E: รูปแบบการวัดที่พัฒนาขึ้นจากเวลาการเดินทางจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างครั้งแรก (2) E-E: รูปแบบการวัดการเคลือบด้วยการเจาะเข้าไป, เสียงสะท้อนแบบ Em?? En เป็นตัวเลือก (3) ME-E:โหมดการวัดเสียงสะท้อนหลายเสียง; (4) THIN: โหมดการวัดผนังบาง

รูปแบบเลข

รูปแบบค่าความหนา รูปแบบความแตกต่าง / อัตราการลด รูปแบบค่าสูงสุด / น้อยสุด

โหมดสแกน A

มี

โหมด B-scan

มี

อัตราการใช้งาน

มี

สัญญาณแบตเตอรี่

มี

ภาษา

อังกฤษ

ยูนิต

mm/นิ้ว

การทํางานของเมนู

มี

ฟังก์ชันของซอฟต์แวร์

การตั้งค่าประตูแบบไดนามิก การตั้งค่าช่องว่าง (Blank), การตั้งค่าการปิดเสียงสะท้อนเสียง (E-blank), การปิดเสียงสะท้อนเสียง, การแปลงเสียงสะท้อนเสียงและการปรับขนาด

ฟังก์ชันการเก็บ

มันสามารถเก็บความหนา 100,000 (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), 500 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน

อัพเกรดโปรแกรมโฮสต์

มี

Dเป็นการเล่น

3.5 "จอ QVGA (320 × 240) สี TFT-LCD

การส่งข้อมูล

มันรองรับการสื่อสารลําดับ USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์

อุณหภูมิการทํางาน

- 10°C+50°C;ด้วยความต้องการพิเศษ มันสามารถถึง - 20°C;

โลตติจ์ทํางาน

จําเป็นต้องใช้แบตเตอรี่ AA จํานวน 4 แบตเตอรี่ 5 แบตเตอรี่ เมื่อพลังงานไม่เพียงพอ

ขนาดรวม

204 x 100 x 36(mm)

น้ําหนักรวม

310 กรัม(ไม่มีแบตเตอรี่)
