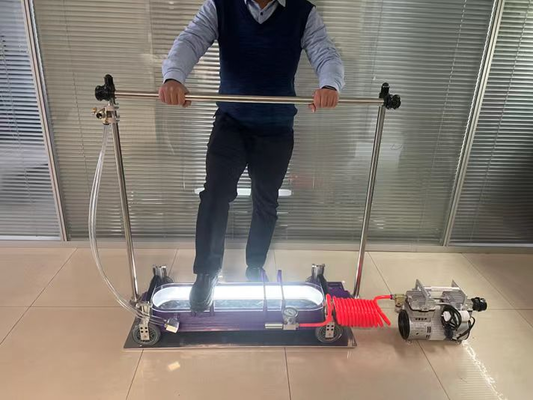

การตรวจจับการรั่วไหลของรอยเชื่อมบนแผ่นด้านล่างของถังเก็บน้ำมัน ระบบตรวจจับการรั่วไหลของรอยเชื่อมกล่องสุญญากาศ

การตรวจจับรอยรั่วของรอยเชื่อมบนแผ่นด้านล่างของระบบตรวจจับรอยรั่วของรอยเชื่อมกล่องสุญญากาศถังเก็บน้ำมัน

1. การแนะนำผลิตภัณฑ์

เพื่อปรับปรุงการตรวจสอบโดยรวมของถังเก็บน้ำมัน บริษัทของเราได้ออกแบบและพัฒนาชุดระบบตรวจจับสุญญากาศสำหรับตรวจจับรอยรั่วของรอยเชื่อมบนแผ่นด้านล่างของถังเก็บน้ำมันโดยเฉพาะ

ระบบตรวจจับสุญญากาศแบบพกพามาตรฐานสามารถตรวจจับรอยต่อทับ/ชนบนแผ่นด้านล่างของถังเก็บน้ำมันขนาดใดก็ได้ และรอยเชื่อมตามแนวรอบวง (รอยเชื่อมมุม) บนแผ่นด้านล่างของถังเก็บน้ำมันที่มีเส้นผ่านศูนย์กลางมากกว่า 5 เมตร สำหรับการประเมินความสมบูรณ์ของรอยเชื่อมต่างๆ ระบบตรวจจับกล่องสุญญากาศของเราเป็นวิธีการตรวจจับที่มีประสิทธิภาพ รวดเร็ว และประหยัด และอัตราการตรวจจับการกัดกร่อน/รูพรุนทะลุไม่น้อยกว่า 95%

2. คุณสมบัติพิเศษ

1) รุ่นปกติมักใช้มือกดกล่อง ดังนั้นจะเหนื่อยมาก เราปรับปรุงความจำเป็นในการก้มลงโดยตรงด้วยเท้า

2) เมื่อเคลื่อนย้าย เรามีล้อใต้ถัง ไม่จำเป็นต้องยกถังเพื่อเคลื่อนย้าย

3) ปั๊มสุญญากาศสามารถควบคุมหุ่นยนต์จากระยะไกลได้ สะดวกมากในสถานที่

3. ข้อกำหนดพารามิเตอร์ทางเทคนิค:

3.1 กล่องสุญญากาศสำหรับทดสอบรอยต่อทับและรอยต่อชน

3.1.1 องศาสุญญากาศ: ไม่น้อยกว่า 60kPa;

3.1.2 ความยาวการตรวจจับรอยเชื่อม: ไม่น้อยกว่า 800 มม.;

3.1.3 ตรวจสอบประเภทของรอยเชื่อม: รอยต่อทับและรอยต่อชนที่ด้านล่างของถัง;

3.1.4 ข้อกำหนดเส้นผ่านศูนย์กลางถัง: สามารถใช้ได้กับถังทุกขนาด;

★3.1.5 โหมดการทำงาน: บุคลากรตรวจสอบสามารถดำเนินการทั้งหมดได้โดยการยืน;

★3.1.6 ระบบไฟส่องสว่าง: ระบบไฟ LED ในกล่องสุญญากาศ;

3.1.7 แหล่งจ่ายไฟระบบไฟส่องสว่าง: แบตเตอรี่ลิเธียม 3Wh ในตัว เวลาจ่ายไฟไม่น้อยกว่า 16 ชั่วโมง;

★3.1.8 ล้อเคลื่อนที่: กล่องสุญญากาศมาพร้อมกับล้อเคลื่อนที่ 4 ล้อ ล้อเคลื่อนที่ 4 ล้อพร้อมสปริงสามารถยกได้ สามารถดันกล่องสุญญากาศให้เดินได้;

★3.1.9 ก้านเสริม: วาล์วระบายแรงดันติดตั้งอยู่บนก้านเสริม และบุคลากรตรวจจับสามารถสลับวาล์วระบายแรงดันเมื่อพวกเขายืนตามปกติ

3.2 กล่องสุญญากาศสำหรับทดสอบรอยเชื่อมรอบวง

3.2.1 สุญญากาศ: ไม่น้อยกว่า 60kP;

3.2.2 ความยาวการตรวจจับรอยเชื่อม: ไม่น้อยกว่า 400 มม.;

3.2.3 ประเภทการเชื่อมตรวจสอบ: รอยเชื่อมมุม;

3.2.4 เส้นผ่านศูนย์กลางถัง: ≥5m;

★3.2.5 โหมดการทำงาน: บุคลากรตรวจสอบสามารถดำเนินการทั้งหมดได้โดยการยืน;

★3.2.6 ระบบไฟส่องสว่าง: ระบบไฟ LED ในกล่องสุญญากาศ;

3.2.7 แหล่งจ่ายไฟระบบไฟส่องสว่าง: แบตเตอรี่ลิเธียม 3Wh ในตัว เวลาจ่ายไฟไม่น้อยกว่า 16 ชั่วโมง;

★3.2.8 ล้อเคลื่อนที่: กล่องสุญญากาศมาพร้อมกับล้อเคลื่อนที่ 2 ล้อ ล้อเคลื่อนที่ 2 ล้อพร้อมสปริงสามารถยกได้ สามารถดันกล่องสุญญากาศให้เดินได้;

★3.2.9 ก้านเสริม: วาล์วระบายแรงดันติดตั้งอยู่บนก้านเสริม และบุคลากรตรวจจับสามารถสลับวาล์วระบายแรงดันเมื่อพวกเขายืนตามปกติ;

★3.2.10 ฟังก์ชันเสริมอื่นๆ: แม่เหล็กไฟฟ้าสองตัวที่มีแรงดูด 85 กก. และมอเตอร์ก้านดันสองตัวที่มีแรงขับ 19 กก. ติดตั้งอยู่ทั้งสองด้านของกล่องสุญญากาศ

3.3 ปั๊มสุญญากาศ

3.3.1 แรงดันไฟฟ้า: 220V 50/60Hz;

3.3.2 แรงดันออกแบบ: 92kPa;

3.3.3 ประเภทของปั๊ม: ปั๊มสุญญากาศไฟฟ้าพร้อมพัดลม;

3.3.4 อัตราการไหล: 200L/min;

3.3.5 น้ำหนัก: ไม่เกิน 10.5 กก.;

3.3.6 กำลังไฟ: ไม่เกิน 450w

4. ข้อกำหนดการกำหนดค่า

4.1 ปั๊มสุญญากาศ: 1 ชิ้น

4.2 กล่องสุญญากาศรอยต่อทับและรอยต่อชน: 1 ชุด

4.3 กล่องรอยเชื่อมมุม: 1 ชุด

4.4 ท่ออากาศอ่อน: 1 ชุด

4.5 แบตเตอรี่จ่ายไฟปั๊มสุญญากาศ: 1 ชิ้น

4.6 คู่มือ: 1 ฉบับ;

4.7 กล่องขนส่ง: 3 ชิ้น

กล่องสุญญากาศ HV1800F-LED เหมาะสำหรับการเชื่อมชนหรือทับ

2. พารามิเตอร์ทางเทคนิค
