รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องวัดความหนาด้วยเสียงฉีดแม่เหล็ก | ช่วงการวัด: | 1.5~240มม |
|---|---|---|---|
| ยกกวาดล้าง: | 0~3มม | ความถี่ในการทำงาน: | 4Mhz |
| เน้น: | เครื่องวัดความหนา EMAT สําหรับการทดสอบที่ไม่ทําลาย,เครื่องวัดความหนาของแม่เหล็กไฟฟ้า พร้อมเครื่องจับอากาศ,การวัดความหนาของเครื่องเชื่อมอากาศ EMAT |
||

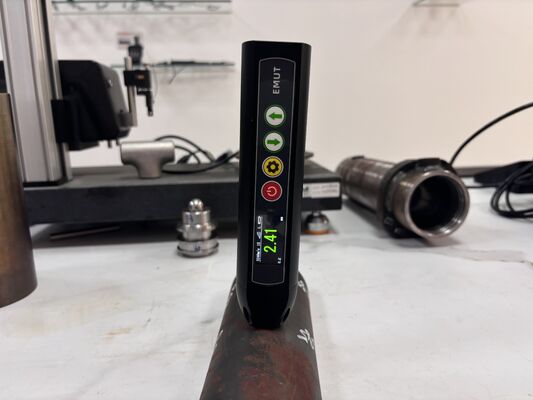

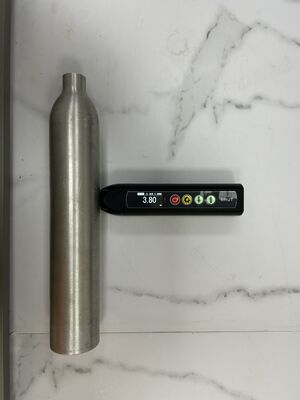

EMAT เครื่องวัดความหนาของไฟฟ้าแม่เหล็ก
การนําเสนอทั่วไป
อุปกรณ์ใช้หลักการของแม่เหล็กไฟฟ้าเสียงฉีดฉีด, และไม่มีความจําเป็นที่จะบดพื้นผิวของชิ้นงานระหว่างกระบวนการตรวจจับ, และไม่มีตัวประกอบ coupling ต้องการ
โซนด์และเจ้าภาพได้รับการบูรณาการ และโซนด์สามารถเปลี่ยน
ประเภทเครื่องตรวจสอบที่สามารถตั้งค่าได้: เครื่องตรวจสอบอุณหภูมิปกติ: ≤ 120 °C, 4MHz, ใช้เป็นหลักในการตรวจหาวัสดุที่มีเมล็ดละเอียด เช่น เหล็กคาร์บอนต่ํา, อลูมิเนียม ฯลฯ, โดยระยะทางการยกสูงสุด 4mm,โซนด์อุณหภูมิสูง: ≤ 800 °C, 4MHz, ใช้เป็นหลักในการวัดวัสดุเมล็ดละเอียดเหล็กแม่เหล็ก เช่น เหล็กคาร์บอนต่ํา, กับระยะทางยกสูงสุด 2mm
ผลการยกขึ้น: (ระยะการยกขึ้นจริงเกี่ยวข้องกับคุณสมบัติและระดับของวัสดุ), ฟิล์มต้านสนิม, เกลือฝากหรือเคลือบกันอื่น ๆ (น้ํามัน, ลานิช, โปรเซลีน, พลาสติก, เป็นต้น)) สามารถใช้ได้ในฐานะการเปิดใช้งาน
ลักษณะ
#ชนิดปากกากระเป๋า ไม่มีสารเชื่อม และเครื่องวัดความหนาที่ไม่สัมผัส
# การออกแบบวิศวกรรมร่างกายมนุษย์ โครงสร้างคอมแพคต ขนาดเล็กมาก พกพาง่าย ใช้งานด้วยมือ
# การวัดความหนาที่แม่นยํา สามารถผ่านการเคลือบ, การสนับสนุนโปรแกรมอัลการอริทึมมืออาชีพ, ไม่จําเป็นต้องมีตัวแทนการเชื่อม, ไม่จําเป็นต้องบดพื้นผิวของชิ้นงาน,ปล่อยให้สีผิวที่ตรวจพบและชั้นบรรจุ, ให้พื้นผิวของชิ้นงานไม่เรียบ
# ความเร็วของเสียงหลายวัสดุสามารถเก็บไว้ในเครื่องมือได้ก่อน และความเร็วของเสียงของวัสดุสามารถเพิ่มและลบได้อย่างไดนามิกในเวลาเดียวกันการปรับความเร็วเสียงเพิ่มฟังก์ชันการชดเชยอุณหภูมิ, และมีประสิทธิภาพในการปรับปรุงความแม่นยําของการวัด
# ยอมให้มีชั้นการเกรี้ยวและการวัดสามารถปรับปรุงได้ด้วยระยะทางการเพิ่มสูงสุด 3 มม.
# กว้างขั้นต่ํา (โค้ง) ของชิ้นงานที่สามารถตรวจสอบได้คือ 8 มม
#มุมเลี้ยวสูงสุดของซอนด์: 25°
# วิธีการกระตุ้นซอนด์: แม็กเนตน้ํา
#ประเภทของคลื่นเสียง: คลื่นตัด
ปริมาตรเทคนิค
| ระยะการวัด | 1.5 ~ 240 มิลลิเมตร |
| ความสะอาดในการยก | 0 ~ 3 มม. |
| การรับกําไร | ≤ 100dB |
| ความถี่ในการทํางาน | 4MHz |
| อุณหภูมิบริเวณ | -20 °C ถึง +50 °C |
| การชดเชยความเร็วเสียงในอุณหภูมิสูง | ค่าตอบแทนอัตโนมัติ |
| ระยะอุณหภูมิ | -150 ~ 800 °C ((อุณหภูมิสูงกว่าสามารถปรับแต่งได้) |
| ประเภทเครื่องตรวจสอบ | โซนด์อุณหภูมิห้องแบบมาตรฐาน โซนด์อุณหภูมิสูงแบบเลือก โซนด์ความถี่สูง โซนด์ความถี่ต่ําแบบอุณหภูมิสูง โซนด์สแกน B |
| การแก้ไข | 0.01 มิลลิเมตร |
| ระยะความเร็วเสียงที่ปรับได้ | 1000~9999m/s |
| เวลาทํางานต่อเนื่อง | 3 ชั่วโมง |
| ขนาด | 151*76*35 มิลลิเมตร |
| น้ําหนัก | 220 กรัม |
| โหมดตื่นเต้น | แม็กเนตถาวร |
| ระยะความผิดพลาด | ≤10mm, ความผิดพลาด ±0.05mm (> 10 mm + / - 0.01 + H / 200) mm (H คือความหนาของชิ้นงาน) |
| พลังงานไฟฟ้า | แบตเตอรี่ลิเดียมที่ชาร์จใหม่ |
การใช้งาน
ไม่มีสารเชื่อม และไม่มีการสัมผัส กับอุณหภูมิปกติและอุณหภูมิสูงเครื่องวัดความหนาแบบแม่เหล็กไฟฟ้า ultrasonic TG-14 สามารถทดสอบความหนาของวัสดุประกอบการนําทุกชนิด เช่น ไทเทเนียมอลูมิเนียม ทองแดง เหล็กไร้ขัดเหล็ก เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
การจัดส่งตามมาตรฐาน
TG-14 เครื่องวัดความหนาแบบแม่เหล็กไฟฟ้า
โซนด์อุณหภูมิปกติ
คู่มือการใช้งาน
ใบรับรองการปรับขนาด
กระเป๋าบรรทุก
อุปกรณ์เสริมทางเลือก
อุณหภูมิสูง
โซนด์ความถี่สูง
โซนด์ความถี่ต่ําอุณหภูมิสูง
B โซนสแกน
