รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องตรวจจับข้อบกพร่อง X-ray แบบพกพา | ใช้: | การตรวจจับรอยเชื่อมท่ออุตสาหกรรม |
|---|---|---|---|
| ฟังก์ชั่น: | การตรวจสอบการเชื่อมทางอุตสาหกรรม，การตรวจสอบการหล่อ | การรับประกัน: | 12 เดือน |
| เน้น: | เครื่องตรวจจับข้อบกพร่องด้วยรังสีเอกซ์แบบพกพา 250KV,เครื่องตรวจจับรังสี X ทิศทางเซรามิก,การทดสอบที่ไม่ทําลายล้างด้วยรังสีเอ็กซ์ในอุตสาหกรรม |
||

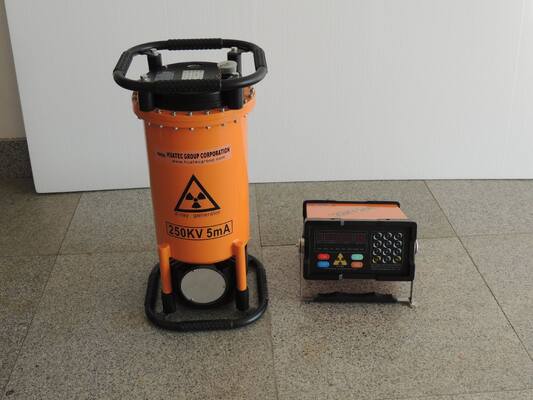

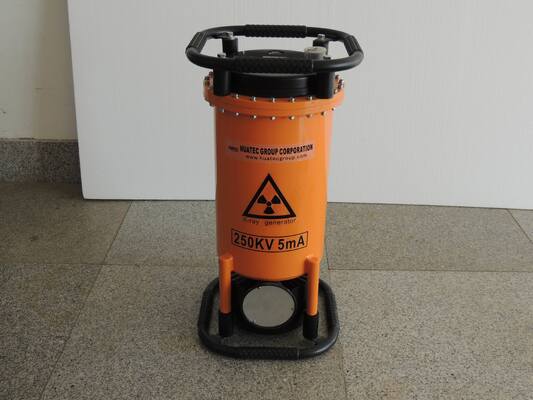

เครื่องตรวจจับข้อบกพร่องรังสีเอกซ์แบบพกพาชนิดเซรามิกทิศทาง XXG2505 ขนาด 250kv
วัตถุประสงค์หลักของเครื่องตรวจจับข้อบกพร่องรังสีเอกซ์คือการใช้ความสามารถในการทะลุทะลวงของรังสีเอกซ์เพื่อตรวจจับโครงสร้างภายใน ข้อบกพร่อง หรือความผิดปกติโดยไม่ทำลายวัตถุที่กำลังตรวจสอบ เพื่อทำการประเมินคุณภาพ การทดสอบความปลอดภัย หรือการวิจัยทางวิทยาศาสตร์
การประยุกต์ใช้งานหลักของเครื่องตรวจจับข้อบกพร่องรังสีเอกซ์คือ การตรวจสอบรอยเชื่อมในอุตสาหกรรม ใช้ตรวจจับข้อบกพร่องภายใน เช่น รูพรุน การรวมตัวของตะกรัน การหลอมรวมไม่สมบูรณ์ การขาดการทะลุทะลวง รอยร้าว ฯลฯ ในรอยต่อเชื่อมของท่อส่ง กะทะความดัน เรือ สะพาน โครงสร้างเหล็ก ฯลฯ เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานความปลอดภัยและข้อกำหนดในการออกแบบ
·การตรวจสอบหล่อ: ตรวจจับข้อบกพร่อง เช่น การหดตัว รูพรุน สิ่งเจือปน รอยร้าว ฯลฯ ภายในชิ้นส่วนหล่อโลหะ (เช่น บล็อกกระบอกสูบเครื่องยนต์ ดุมล้อ ตัววาล์ว) ประเมินความหนาแน่นและความสมบูรณ์
|
ประเภท รายการ |
XXG2505 |
||
|
ความหนาในการทะลุทะลวงสูงสุด เหล็ก (A3) |
40มม. |
||
|
ระยะโฟกัส |
600 มม. |
||
|
เวลาในการเปิดรับแสง |
5 นาที |
||
|
ชนิดฟิล์ม |
เทียนจิน Ⅲ |
||
|
หน้าจอเร่งความเข้มข้นฟอยล์ตะกั่วคู่ |
0.03 |
||
|
การกำจัดห้องมืด |
20±2℃ |
||
|
การพัฒนา |
5 นาที |
||
|
ความดำ |
1.5 |
||
|
อินพุต |
แรงดันไฟฟ้า (V) |
220V±10% 50―60Hz |
|
|
กำลังไฟ (KVA) |
2.5 |
||
|
เอาต์พุต |
แรงดันหลอด (KVP) |
150-25น้ำหนัก |
|
|
กระแสหลอด (mA) |
5 |
||
|
เสถียรภาพ |
±1% |
||
|
เครื่องกำเนิดไฟฟ้า หลอด |
โฟกัส มม.2 |
1.น้ำหนัก3220. |
|
|
มุมการแผ่รังสี |
40±5° |
||
|
ความไว |
k≤1.8% |
||
|
โหมดการทำงาน |
เป็นระยะๆ oการทำงาน, Radiating time to cooling time is 1:1 |
||
|
เครื่องควบคุมรังสีเอกซ์ ขนาด |
320 |
×320×6500น้ำหนัก |
|
|
11 |
กก.โครงสร้างวงจร |
||
|
การควบคุมด้วยไมโครคอมพิวเตอร์ โครงสร้างแบบแยกส่วน พร้อมท์ด้วยเสียง |
รังสีเอกซ์ |
||
|
เครื่องกำเนิดไฟฟ้า การระบายความร้อน |
การระบายความร้อนด้วยอากาศ |
ฉนวน |
|
|
ฉนวนก๊าซ SF6 |
แรงดันใช้งาน |
||
|
0.35Mpa-0.45Mpa |
ขนาด |
||
|
320 |
×320×650น้ำหนัก (กก.) |
||
|
30.5 กก. |
อุณหภูมิในการทำงาน |
||
|
-10℃―+40℃ |
ข้อบกพร่องภายในทั่วไปที่สามารถตรวจจับได้ด้วยเครื่องตรวจจับข้อบกพร่องรังสีเอกซ์ ได้แก่: |
||
·ข้อบกพร่องชนิดปริมาตร: รูพรุน โพรงหดตัว การรวมตัวของตะกรัน
·ข้อบกพร่องชนิดพื้นที่: รอยร้าว การหลอมรวมไม่สมบูรณ์ การขาดการทะลุทะวง
·รูปร่างและขนาดที่ผิดปกติ: การเสียรูปของโครงสร้างภายใน การเปลี่ยนแปลงความหนา ข้อผิดพลาดในการประกอบ (เช่น ชิ้นส่วนที่หายไปหรือวางผิดที่)
·ความแตกต่างของความหนาแน่น: ระบุวัตถุแปลกปลอมของวัสดุหรือความหนาแน่นที่แตกต่างกัน
