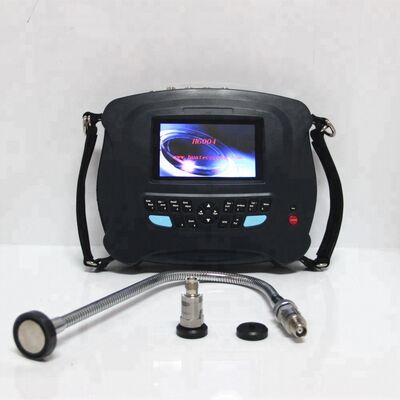

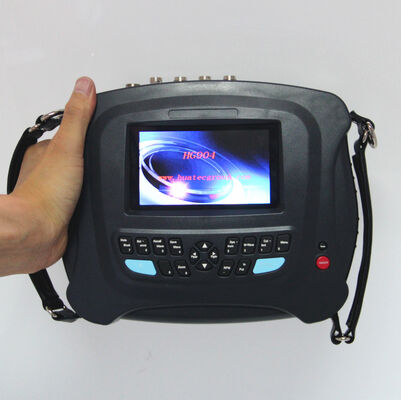

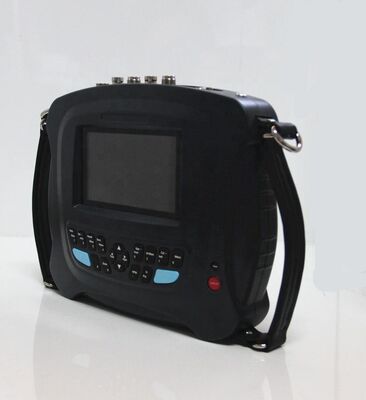

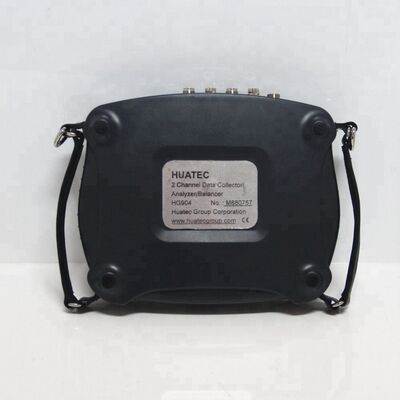

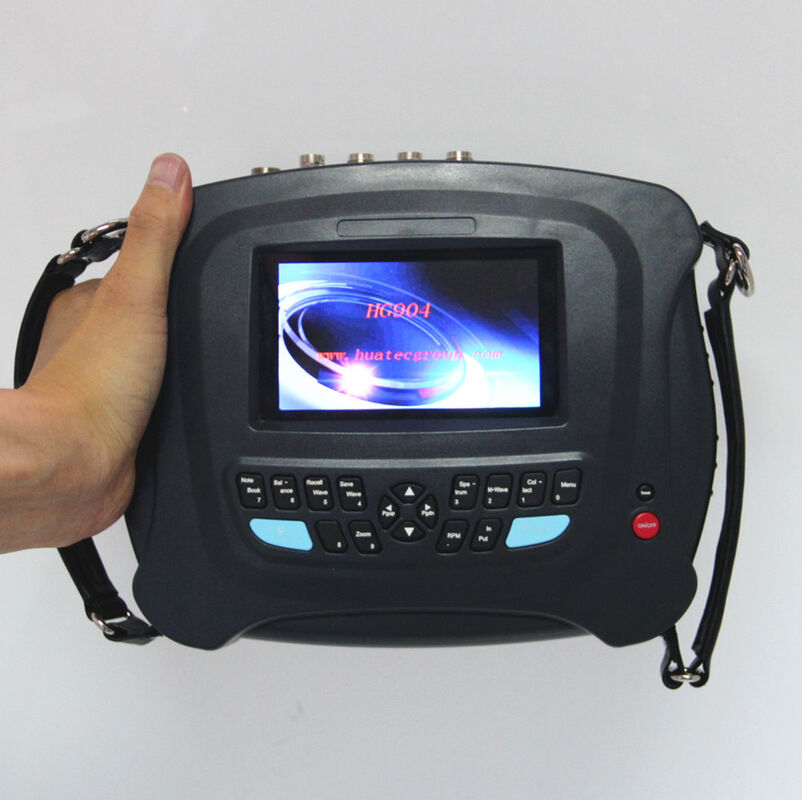

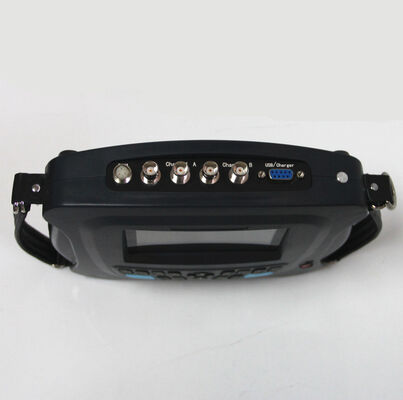

เครื่องวิเคราะห์การสั่นสะเทือนแบบ 2 ช่องสัญญาณ, เครื่องเก็บข้อมูล/วิเคราะห์/ถ่วงสมดุล

เครื่องวิเคราะห์สั่น 2 ช่อง รวบรวมข้อมูล / เครื่องวิเคราะห์ / เครื่องปรับสมดุล

ความ ไม่ สมดุล เป็น หนึ่ง ใน สาเหตุ สําคัญ ของ การ สั่นสะเทือน ของ เครื่องจักร. มี การ ประมาณ ว่า ประมาณ 50 เปอร์เซ็นต์ ของ ความ ไม่ สมดุล ทั้งหมด เกิด จาก ความ ไม่ สมดุล ของ เครื่องจักร.วิธีที่ดีที่สุดในการกําจัดความไม่สมดุลทางกลคือการสมดุลในสถานที่. HG904 เครื่องวิเคราะห์เครื่องจักร / Balancer มีประโยชน์เป็นพิเศษสําหรับวัตถุประสงค์นี้. มันสามารถวัดความเข้มข้นของการสั่นสะเทือน; การวินิจฉัยสาเหตุการสั่นสะเทือนโดยการวิเคราะห์ช่วงความถี่.มันยังสามารถใช้ในการวัดความเร็วหมุนและระยะสั่น, และคํานวณน้ําหนักความไม่สมดุลและสถานที่

ลักษณะ:

• ใช้งานง่าย
• ภาพวาดเวกเตอร์, กระบวนการและผลการสมดุลแสดงให้เห็นอย่างชัดเจนในสายตา
• การเก็บข้อมูลการสมดุล 10 รอเตอร์
• เลือกได้ของน้ําหนักการทดลอง ลบหรือยังคง
• การแยกผลการสมดุลออกเป็นสองตําแหน่งที่กําหนด
• ระยะน้ําหนักการทดลองคํานวณตามน้ําหนักของหมุน, ความเร็วหมุน, แพร่รัศมีและความละเอียดของความสมดุลที่ต้องการ
• ความเป็นจริงของปริมาณการทดลองตัดสินโดยอัตโนมัติ
• การวัด RPM, amplitude และ phase
• ในสถานที่ 400 เส้น FFT สเปคเตอร์และฟังก์ชันการวินิจฉัย
• การรวบรวมข้อมูลพร้อมกันแบบสองช่อง
• การลดการปรับปรุงเครื่องจักรกลสําหรับการวินิจฉัยหมุนและเกียร์
• ฟังก์ชันโอนสําหรับการวัดความถี่ธรรมชาติ
• การแสดงรูปคลื่นและสเป็คตรัมด้วยจอ LCD ขนาดใหญ่
• การเก็บค่าการสั่นสะเทือนและรูปคลื่นการสั่นสะเทือน

สภาพการทํางาน

• ระยะอุณหภูมิ: จาก 5 °C ถึง 50 °C
• ความชื้นสัมพัทธ์:<85% ไม่อิ่ม
• ไม่รวมก๊าซคาวสติก
• ไม่มีสนามไฟฟ้าแม่เหล็กแรงและแรงกระแทก

ความปลอดภัย

HG904 ไม่อนุญาตให้ติดต่อกับส่วนทํางานของเครื่อง

รายละเอียด

• ระยะความเร็วหมุนสําหรับการปรับสมดุลแบบไดนามิก: 70-60,000 r/min
• สามารถเลือกระยะทางอัตโนมัติและระยะทางมือ
• การวัดความแม่นยําของการสั่นสะเทือน: 5 %

• เซนเซอร์: เครื่องวัดความเร่งไฟฟ้าชิ้นส่วน, ความเร็วของไฟฟ้าแม่เหล็ก, ความเคลื่อนที่ของเอ็ดดี้ และอื่นๆ
• 8^ธ-order ellipse anti-aliasing filter เครื่องกรองผ่านวงจร RPM
• สัญญาณเข้า: เครื่องวัดความเร่งและแรงดัน

• การวิเคราะห์สเปคตรัมความยาว: 100 เส้น 400 เส้น (ซูม)
• ระยะความถี่ของการวิเคราะห์สเปคตรัม: 100, 200, 500, 1K, 2K, 5K, 10KHz ((เพียงสําหรับการเก็บตัวอย่าง 1 ช่อง)
• การเก็บข้อมูล:400 รูปแบบคลื่นของ 1024 จุดและ 400 ชุดข้อมูล

• ระยะความยาวและความถี่ตอบสนองสําหรับการวัดการสั่นรวม:

• 	ระยะความกว้าง	การตอบสนองความถี่
  การย้าย	0.003 ∙ 5 มิลลิเมตร สูงสุด สูงสุด	10 500 Hz
  ความเร็ว	0.2 ∙ 200 มม/วินาที RMS จริง	10 ‰ 1000 Hz
  การเร่ง	0.5 250m/s2สูงสุด	20 5000 Hz
  กล่อง	0.1 20 หน่วย RMS จริง	5-1000Hz จาก 15-40 KHz
  โวลเตชั่น	0.1 ∙ 10 วอลต์ สูงสุด สูงสุด	ราคาที่ใช้ได้

• แผ่นบันทึก: 10 รหัสสภาพสําหรับการตรวจสอบทางสายตา
• การออกเสียง: USB สําหรับการสื่อสารกับ PC
• พลังงาน: แบตเตอรี่ Ni-MH สามารถชาร์จใหม่ได้ 8 ชั่วโมงในการทํางานต่อเนื่อง
• สภาพแวดล้อมการทํางาน: 0~55^oC, ความชื้น 90% ไม่ประปา
• การวัดความเร็วหมุนด้วยเซ็นเซอร์เซลล์แสง
• ระยะการเคลื่อนไหว: 60dB กับ 48dB ระยะการเพิ่มปรับ
• ขนาด: 21×13×4 ซม. น้ําหนัก: 1.2 กิโลกรัม (รวมแบตเตอรี่)

รายการบรรจุ
HG904 เครื่องเก็บข้อมูลการสั่น 1
เครื่องวัดความเร็ว 2
แม็กเนติกมอนท์ 2
โซนขยายเหล็ก 1
เครื่องชาร์จแบตเตอรี่ 1
สายเร่ง 3
สายสื่อ RS232c 1
โมดูลการสมดุล 1
Tacho/Trigger Sensor และเคเบิล 1
ชุดกระดาษสะท้อนแสง 1
คู่มือเริ่มต้นรวดเร็ว 1
ซอฟต์แวร์ CD 1
ใบรับรองของ HG904 และเซ็นเซอร์ 3
ขนกระเป๋า 1
