รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องวิเคราะห์ Vibraiton | ความแม่นยำ: | ± 5% |
|---|---|---|---|
| ที่ชาร์จ: | 8.วี2เอ | ฟังก์ชั่นหลัก: | ซิงโครนัสช่องเดียวหรือหลายช่องสัญญาณ |
| เน้น: | เครื่องวิเคราะห์สั่นสั่น 4 ช่อง,เครื่องวิเคราะห์การสั่นสะเทือนในช่องทางเข้าที่หลากหลาย,อุปกรณ์การทดสอบที่ไม่ทําลายล้างหลายฟังก์ชัน |
||
มีพอร์ตอินพุตอเนกประสงค์ สามารถเชื่อมต่อกับเซ็นเซอร์ได้หลากหลายประเภท เครื่องวิเคราะห์การสั่นสะเทือนแบบมัลติฟังก์ชันสี่ช่องสัญญาณ

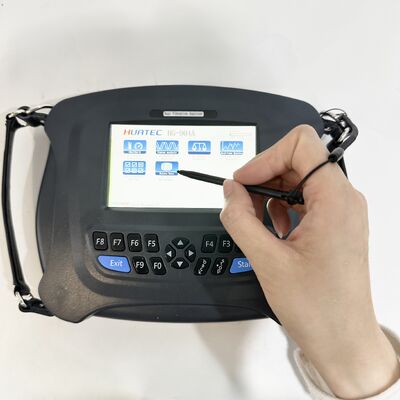

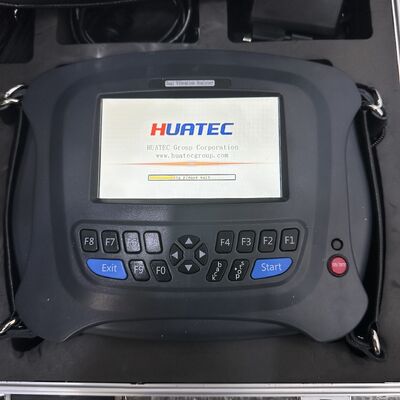

HUATEC HG-904A เครื่องมือมัลติฟังก์ชันสี่ช่องสัญญาณ มีพอร์ตอินพุตอเนกประสงค์ที่สามารถเชื่อมต่อกับเซ็นเซอร์ได้หลากหลายประเภท ใช้เทคโนโลยีไมโครอิเล็กทรอนิกส์ขั้นสูง การวิเคราะห์สัญญาณ และเทคโนโลยีการวินิจฉัยข้อบกพร่อง ผสานรวมการตรวจสอบสภาพอุปกรณ์และความสามารถในการวินิจฉัยข้อบกพร่องไว้ในเครื่องเดียว
เครื่องมือวิเคราะห์มีฟังก์ชันการเก็บข้อมูลการสั่นสะเทือนแบบสี่ช่องสัญญาณ ซึ่งสามารถทำการวัดการสั่นสะเทือนในสถานที่และจัดเก็บค่าคุณสมบัติการสั่นสะเทือนและสเปกตรัมของจุดวัดหลายหมื่นจุดโดยอัตโนมัติ นอกจากนี้ยังสามารถแสดงรูปคลื่นและสเปกตรัมหนึ่งถึงสี่ช่องสัญญาณพร้อมกันในสถานที่ได้ นอกจากนี้ยังสามารถใช้เป็นเครื่องตรวจจับความไม่สมดุล โดยทำการตรวจสอบความสมดุลแบบไดนามิกแบบด้านเดียวและสองด้านในสถานที่
BT4 & IP54
โปรดทราบ: มีความแตกต่างอย่างมากในการกำหนดค่าฮาร์ดแวร์ระหว่างแบบสี่ช่องสัญญาณและแบบสองช่องสัญญาณ
| ฟังก์ชันหลัก | รุ่น | |
| รุ่น | HG-904A4 | HG-904A2 |
| ปริมาณช่องสัญญาณ | สี่ช่องสัญญาณ | สองช่องสัญญาณ |
| ฟังก์ชันหลัก | ||
|
1, การตรวจสอบพร้อมกันสามช่องสัญญาณ พร้อมค่าการเร่งความเร็ว ความเร็ว การกระจัด และค่าการห่อหุ้มแกนที่รวบรวมพร้อมกันจากแต่ละช่องสัญญาณ รวมถึงกราฟสเปกตรัมความถี่ของพารามิเตอร์การเตือน
|
ใช่ | 1 ช่องสัญญาณ |
| 2, การได้มาซึ่งข้อมูลพร้อมกันแบบช่องสัญญาณเดียวหรือหลายช่องสัญญาณของพารามิเตอร์ใดๆ ช่วงความถี่ใดๆ และกราฟใดๆ | 1 หรือ 2 หรือ 3 หรือ 4 ช่องสัญญาณ | 1 หรือ 2 ช่องสัญญาณ |
| 3, การติดตามแกน การวิเคราะห์การเริ่มต้นและหยุด การทดสอบแรงกระแทก | ใช่ | ไม่ |
| 4, การตรวจสอบค่าฮาร์ดแวร์แบบเรียลไทม์และการวิเคราะห์กราฟแนวโน้มแบบเรียลไทม์สำหรับพารามิเตอร์ใดๆ และช่วงความถี่ใดๆ การวิเคราะห์สเปกตรัมความถี่และรูปคลื่นแบบเรียลไทม์ | 1 หรือ 2 หรือ 3 หรือ 4 ช่องสัญญาณ | 1 หรือ 2 ช่องสัญญาณ |
| 5, เทคโนโลยีการตรวจสอบพัลส์แรงกระแทกของตลับลูกปืน (การตัดสินการหล่อลื่นและการกระแทกของตลับลูกปืน) | ตัวเลือก (หมายเหตุการสั่งซื้อ) | ตัวเลือก (หมายเหตุการสั่งซื้อ) |
| 6, การปรับสมดุล 1 หรือ 2 ระนาบ | ใช่ | ใช่ |
| 7, ระบบวิเคราะห์ซอฟต์แวร์การจัดการอุปกรณ์ | ใช่ | ใช่ |
| 8, สามารถเชื่อมต่อกับ ICP, เซ็นเซอร์ประจุ, เซ็นเซอร์การกระจัดกระแสไหลวน, เซ็นเซอร์ความเร็วแม่เหล็กไฟฟ้า | ใช่ | ใช่ |
| 9, การวิเคราะห์เฟสสัมพัทธ์ | ตัวเลือก (หมายเหตุการสั่งซื้อ) |
ตัวเลือก (หมายเหตุการสั่งซื้อ) |
ฟังก์ชันหลัก
พอร์ตอินพุตมัลติฟังก์ชันสำหรับเซ็นเซอร์ต่างๆ: (Piezoelectric, Electromagnetic, Eddy Current, ICP)
-- จอแสดงผลสีขนาด 5 นิ้วพร้อมอินเทอร์เฟซภาษาจีนเพื่อการมองเห็นที่ชัดเจนและสวยงาม
-- พื้นที่จัดเก็บข้อมูลขนาดใหญ่พร้อมฮาร์ดไดรฟ์ 16GB ที่สามารถจัดเก็บค่าคุณสมบัติการสั่นสะเทือนและสเปกตรัมของจุดวัดได้หลายหมื่นจุดโดยอัตโนมัติ
-- การได้มาซึ่งข้อมูลพร้อมกันสี่ช่องสัญญาณพร้อมการสุ่มตัวอย่าง AD 24 บิต
-- สเปกตรัม FFT 1600,3200,6400 หรือ 12800 เส้น
-- อินเทอร์เฟซการสื่อสาร USB 2.0 พร้อมการแสดงเมนูสไตล์ Windows ภาษาจีนแบบใหม่เพื่อการใช้งานที่ง่ายขึ้น
-- ความถี่ในการวิเคราะห์สูงถึง 35 KHZ พร้อม 8 ระดับเสริม
-- การวิเคราะห์แบบไดนามิกความเร็วสูงแบบเต็มฟังก์ชัน รวมถึงสเปกตรัมแอมพลิจูด สเปกตรัมกำลังไฟฟ้า สเปกตรัมลอการิทึม ฯลฯ
-- แสดงค่าคุณสมบัติโดเมนเวลาต่างๆ รวมถึงค่าสูงสุด ค่าสูงสุดถึงสูงสุด ค่าที่มีประสิทธิภาพ แฟกเตอร์สูงสุด ความเบ้ ความโด่ง ฯลฯ
-- ฟังก์ชันการวิเคราะห์และการวินิจฉัยหลายรายการ: การวิเคราะห์ตลับลูกปืน/เกียร์ (การวิเคราะห์การแยกสัญญาณซองจดหมาย) การวินิจฉัยข้อบกพร่อง (การทดสอบการเคาะ) การวินิจฉัยความถี่ธรรมชาติ ฯลฯ
-- การจัดเก็บและเล่นข้อมูล/บันทึกสำหรับการปรับสมดุลโรเตอร์
-- น้ำหนักทดสอบสามารถเลือกนำออกหรือเก็บไว้ได้ และสามารถประมาณคุณภาพได้
-- การดำเนินการปรับสมดุลที่มีความแม่นยำสูงพร้อมการปรับสมดุลอย่างรวดเร็วเพื่อวัดและแสดงค่าการสั่นสะเทือน แอมพลิจูด และเฟส
-- การตรวจจับและวินิจฉัยข้อบกพร่องของตลับลูกปืน/เกียร์โดยใช้การแยกสัญญาณซองจดหมายของฮาร์ดแวร์
-- การวัดความเร็ว การวัดเสียงรบกวน การวัดเฟส การวินิจฉัยเฟส
-- การตั้งค่าเกณฑ์ทริกเกอร์ด้วยตนเอง (ขนาดใหญ่ กลาง เล็ก)
-- สามารถติดตั้งซอฟต์แวร์ EMD ของระบบการจัดการอุปกรณ์ (รวมถึงฐานข้อมูลตลับลูกปืน)
ข้อมูลจำเพาะของฮาร์ดแวร์
| สถิติ | ข้อมูลจำเพาะ |
| รุ่น | HG-904A4 สี่ช่องสัญญาณ / HG-904A2 สองช่องสัญญาณ |
| ปริมาณช่องสัญญาณ | สี่ช่องสัญญาณการสั่นสะเทือน หนึ่งช่องสัญญาณเครื่องวัดความเร็วรอบ |
| ฟังก์ชันหลัก | การได้มาซึ่งข้อมูลพร้อมกันแบบช่องสัญญาณเดียวหรือหลายช่องสัญญาณของพารามิเตอร์ต่างๆ รวมถึงการเร่งความเร็ว ความเร็ว การกระจัด และซองจดหมายตามแนวแกน |
| ความแม่นยำ | ±5% |
| การแปลง A/D | การสุ่มตัวอย่าง AD 24 บิต |
| จอแสดงผล LCD | รองรับการป้อนข้อมูลหน้าจอสัมผัส จอแสดงผลสีขนาด 5 นิ้ว |
| ช่วงเครื่องวัดความเร็วรอบ | 120—12000rpm |
| ช่วงอุณหภูมิของเครื่องมือ | -20—55°C |
| ช่วงอุณหภูมิของเซ็นเซอร์ | -20°—120°C |

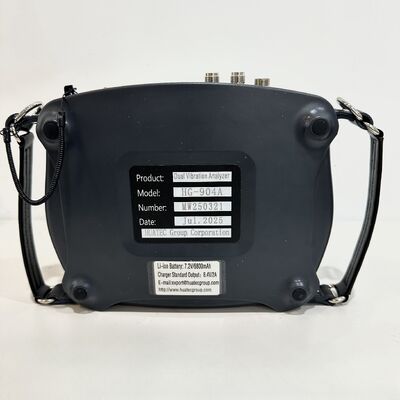

| แบตเตอรี่แบบชาร์จไฟได้ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ 7.2V, 6800mA; เวลาในการชาร์จ 7 ชั่วโมง, เวลาทำงานต่อเนื่อง 8 ชั่วโมง |
| เครื่องชาร์จ | 8.V, 2A |
| ไลบรารีการวินิจฉัย | ฐานข้อมูลตลับลูกปืน |
| ฟังก์ชันการวัดและช่วง |
วัดค่าพารามิเตอร์สี่ค่าพร้อมกันและสเปกตรัมพารามิเตอร์การเตือนด้วยความไว 100 mv/g การเร่งความเร็ว 0.1——199.99 m/s² ความเร็ว 0.1——199.99 mm/s การกระจัด 1um——1999um ค่าซองจดหมายตามแนวแกน 0.1——30 m/s² |
| ฟังก์ชันการวิเคราะห์ซอฟต์แวร์ | การวิเคราะห์สเปกตรัมการสั่นสะเทือนและรูปคลื่นโดเมนเวลา การวิเคราะห์ซองจดหมาย ฟังก์ชันการวินิจฉัยข้อบกพร่องที่แม่นยำสำหรับตลับลูกปืนแบบหมุน (สี่ส่วน) ฟังก์ชันการวินิจฉัยข้อบกพร่องแยกต่างหาก: ฮาร์ดแวร์ของเครื่องมือมีฟังก์ชันการวินิจฉัยข้อบกพร่องแยกต่างหากสำหรับการรวบรวมสเปกตรัมพารามิเตอร์อื่นๆ, cepstrum, สเปกตรัมลอการิทึม และการวินิจฉัยสเปกตรัมกำลังไฟฟ้า (การได้มาซึ่งข้อมูลแบบเรียลไทม์และการแสดงผลแบบเรียลไทม์) |
| ความจุ | 16G |
| อินเทอร์เฟซภายนอก | การชาร์จและการสื่อสาร USB2.0 |
| ฟังก์ชันการส่งออกรายงาน | ตรวจจับการส่งออกรายงานข้อมูล |
| ช่วงการตอบสนองความถี่ในการวัดการสั่นสะเทือน: | 2—35KHz |
| ประเภทเซ็นเซอร์ที่เชื่อมต่อได้: | เซ็นเซอร์การเร่งความเร็วแบบ Piezoelectric, เซ็นเซอร์ ICP, เซ็นเซอร์ความเร็วแม่เหล็กไฟฟ้า, เซ็นเซอร์กระแสไหลวน |
ภาพรวมซอฟต์แวร์
ด้วยการพัฒนาอย่างรวดเร็วของ Internet of Things และแพลตฟอร์มข้อมูลขนาดใหญ่ เราได้รวมข้อได้เปรียบด้านการทำงานของระบบซอฟต์แวร์ที่มีอยู่ของเราและใช้แพลตฟอร์ม Windows.Net 3.5-5.0, ชุด Microsoft Visual Studio 2019 และฐานข้อมูล MySQL การสื่อสารระหว่างระบบซอฟต์แวร์และตัวรวบรวมใช้สถาปัตยกรรม UDP แบบรวม และระบบซอฟต์แวร์ได้รับการออกแบบทั้งแบบเครือข่ายและแบบสแตนด์อโลน หลังจากความพยายามเกือบหนึ่งปี เราได้เปิดตัวระบบการตรวจสอบและวินิจฉัยอัจฉริยะของอุปกรณ์องค์กรเวอร์ชันล่าสุด (ต่อไปนี้เรียกว่าระบบ EMD) โดยการใช้ประโยชน์จากการทำงานของซอฟต์แวร์ไคลเอนต์ที่ยืดหยุ่นและข้อดีของเครื่องมือวิเคราะห์ที่ครอบคลุม ผู้ใช้สามารถตรวจสอบข้อมูลได้สะดวกยิ่งขึ้นและวิเคราะห์สาเหตุของความผิดปกติได้อย่างมีประสิทธิภาพมากขึ้น ซอฟต์แวร์ระบบเข้ากันได้กับตัวรวบรวมข้อมูลเครือข่ายหลายช่องสัญญาณ ตัวรวบรวมการตรวจสอบแบบไร้สาย และเครื่องวิเคราะห์แบบพกพาแบบออฟไลน์ ในขณะที่วิเคราะห์แนวโน้มข้อมูลออนไลน์ เครื่องวิเคราะห์แบบพกพาสามารถเสริมการรวบรวมข้อมูลเพื่อให้การวิเคราะห์อุปกรณ์ในสถานที่ครอบคลุมมากขึ้น ซึ่งจะช่วยวิเคราะห์แนวโน้มและความผิดปกติของหน่วยอย่างครอบคลุม ระบุสาเหตุของความผิดปกติได้อย่างแม่นยำ และเพิ่มการป้องกันอุปกรณ์ในสถานที่ให้สูงสุด
ข้อมูลจำเพาะของซอฟต์แวร์
| สถิติ | |
| ฟังก์ชันหลัก |
1. ระบบต้องการการแสดงผลพร้อมกันของพารามิเตอร์สี่ตัว: การเร่งความเร็ว ความเร็ว การกระจัด และซองจดหมายตามแนวแกน
2. สามารถเรียกดูและดูแผนภูมิแนวโน้มสำหรับพารามิเตอร์ใดๆ ได้โดยการเลือกเวลา
3. สามารถแสดงแผนภูมิแนวโน้มพารามิเตอร์เดียว แผนภูมิรูปคลื่น และแผนภูมิการวิเคราะห์สเปกตรัมความถี่บนอินเทอร์เฟซเดียวกันได้
4. สามารถแสดงแผนภูมิแนวโน้มสี่พารามิเตอร์ (การเร่งความเร็ว ความเร็ว การกระจัด และซองจดหมายตามแนวแกน) บนอินเทอร์เฟซเดียวกันได้
5. สามารถแสดงแผนภูมิแนวโน้มสามพารามิเตอร์ของการเร่งความเร็ว ความเร็ว และอุณหภูมิ (รวมถึงแผนภูมิการวิเคราะห์สเปกตรัมความถี่ของการเร่งความเร็วและความเร็ว) บนอินเทอร์เฟซเดียวกันได้
6. การวิเคราะห์โดเมนเวลาประกอบด้วยตัวบ่งชี้การวินิจฉัยข้อบกพร่องที่ละเอียดอ่อน 13 รายการ
7. มีฟังก์ชันการวิเคราะห์สหสัมพันธ์อัตโนมัติ
ข้อกำหนดการขยายฟังก์ชันระบบ: 8. การอ้างอิงการคาดการณ์อายุการใช้งานที่เหลือของตลับลูกปืน
9. แผนภูมิแนวโน้มและการวิเคราะห์สเปกตรัมความถี่ควรมีความคิดเห็นอ้างอิงการวินิจฉัยตนเอง
10. สามารถส่งออกรายงานได้ด้วยคลิกเดียว
11. จำเป็นต้องมีฟังก์ชันการวินิจฉัยและวิเคราะห์หลายพารามิเตอร์และหลายมิติ
สถิติสถานะการดำเนินงานและการบำรุงรักษาระบบ: 12. แสดงสถิติสถานะการเตือน
13. แสดงสถานะการดำเนินการตามแผน
การจัดการการดำเนินงานและการบำรุงรักษาระบบ: 14. สามารถดูสถานะของตัวรวบรวมข้อมูลได้
15. สามารถดูสถานะอุปกรณ์ได้
สามารถนำเข้าสินค้าคงคลังอุปกรณ์ได้ด้วยคลิกเดียว |
