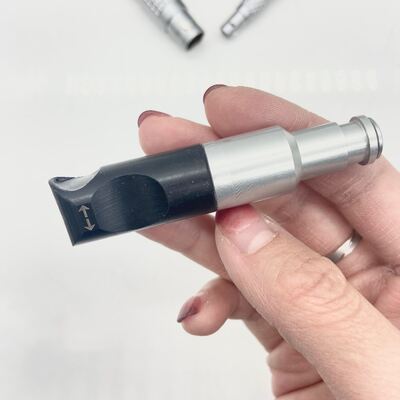

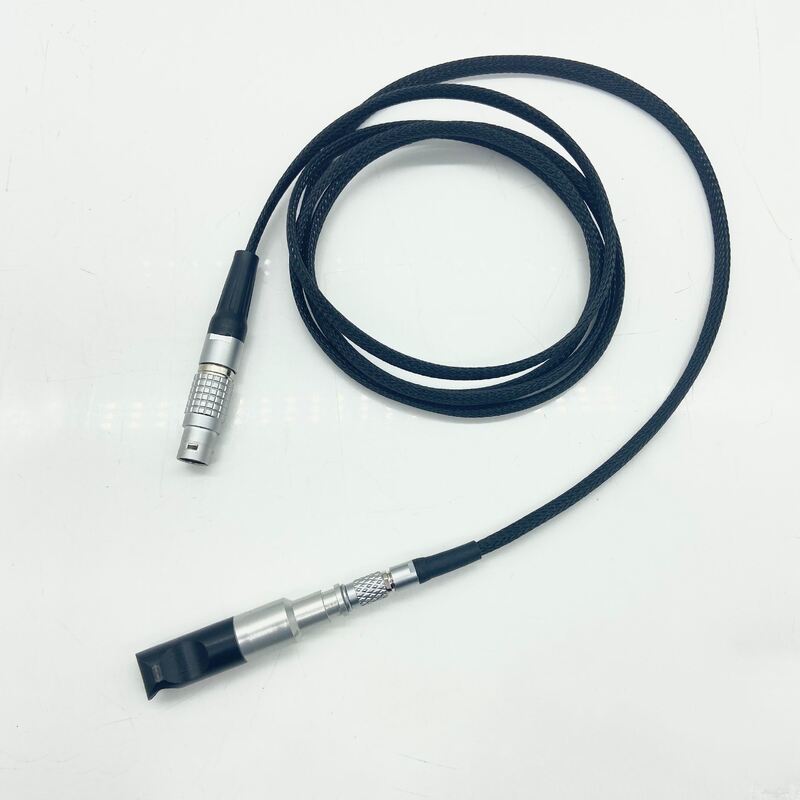

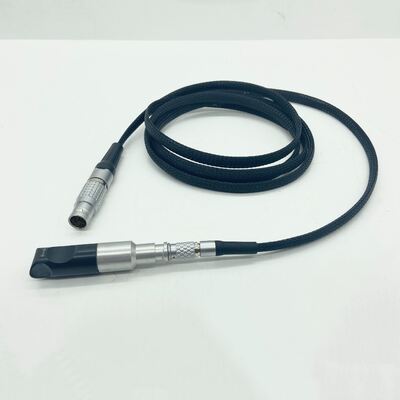

เซ็นเซอร์โพรบกระแสไหลวน GE Locator 3S

GE Locator 3S Eddy Current Probe Sensor เครื่องตรวจจับกระแสไฟฟ้า

เครื่องตรวจจับกระแส Eddyการแก้ไข

นักวิจัยเซนเซอร์ของเราพบว่า การออกแบบซอนด์และโครงสร้างซอนด์ที่เหมาะสม สามารถเพิ่มสัญญาณความบกพร่องที่ไม่สามารถตรวจสอบได้การออกแบบอย่างละเอียดและการควบคุมคุณภาพอย่างเคร่งครัด, เราให้ประเภทต่าง ๆ ของการทํางานสูง วงเวียนกระแสเซ็นเซอร์ตรวจจับ sonda, ซึ่งสามารถปรับตัวเพื่อการใช้งานของประเภทต่าง ๆ ของวงเวียนกระแสทดสอบเครื่องมือ.เมื่อเลือก ET ซีรี่ย์ eddy เครื่องวัดกระแสปัจจุบันและเครื่องตรวจสอบที่ตรงกัน, การทํางานที่ตรงกันที่ดีที่สุดและความรู้สึกการตรวจจับสูงสุดสามารถได้รับ. เครื่องตรวจจับเซนเซอร์ที่เรานําเสนอประกอบด้วย:ซีรี่ย์ซอนด์มาตรฐานให้ความแตกต่าง, ความแตกต่าง, สมบูรณ์แบบ, และการสะท้อนสําหรับการใช้งานส่วนใหญ่ของลูกค้าของเรา เช่น การตรวจสอบและการประเมินความบกพร่องพื้นผิว, การตรวจสอบรอยแตกภายในในหลุม bolt,การแตกและผ่อนผันการเกรดของท่อแลกเปลี่ยนความร้อนการตรวจสอบการกัดกรองโครงสร้างหลายชั้น และการตรวจสอบการแตกของโลหะเหล็ก

การเลือกเซ็นเซอร์

เมื่อลูกค้ามีความต้องการพิเศษของโครงการการทดสอบ หรือไม่รู้มากเกี่ยวกับรายละเอียดของซอนด์, การเลือกฟังก์ชัน, กรุณาให้ข้อมูลต่อไปนี้เราจะให้ทางเลือกที่แนะนํา: 1, วัสดุของชิ้นงานที่ตรวจสอบ วัสดุและการรักษาความร้อน 2. ขนาดทางกายภาพ, พื้นที่และปลายของวัสดุของชิ้นงานที่จะตรวจสอบผู้ผลิตและรุ่นเครื่องมือที่ใช้ในการทดสอบ; 4. เนื้อหาและมาตรฐานของวัตถุการทดสอบ;โซนด์สามารถแบ่งออกเป็นชนิดปารามิทริกและชนิดแปลงตามสัญญาณผลิตที่แตกต่างกันของ coil การตรวจจับ. ความถี่ทั่วไปคือ 10Hz-10MHz. ตามวัสดุการทดสอบที่แตกต่างกันสามารถเลือกกับโค้ลตื่นเต้นหรือไม่มีโค้ลตื่นเต้น

ประเภทของเซ็นเซอร์

ตามความต้องการการทดสอบ สามารถตั้งค่าได้กับซอนด์หลากหลาย: จุด, ระดับ, สอนด์โค/โปรไฟล์, ภายใน/ภายนอกผ่านซอนด์, สอนด์หมุน, การแยกวัสดุความแข็งความสามารถในการนํา, หนาคลุมตรวจสอบ, ตามความต้องการการทดสอบผลิตภัณฑ์ลูกค้าที่กําหนดเองตรวจสอบตรวจสอบที่เหมาะสมที่สุด.

การใช้เซ็นเซอร์โซน

เซ็นดี้กระแส eddy ทั่วไปมีมุมการตรวจสอบที่แน่นอน, ตามความต้องการการตรวจสอบ, ตามชิ้นงานและสัญจรทิศทางสัมพันธ์ของการเคลื่อนไหวเพื่อปรับมุมสัญจร,พื้นที่การตรวจสอบซองแน่นกับพื้นผิวของชิ้นงานที่ตรวจสอบ (วาง, จุดตรวจสอบ), การตรวจสอบและชิ้นงานเพื่อรักษาความเร็วที่ค่อนข้างเท่าเทียมกัน, รักษาระยะการยกที่ค่อนข้างคงที่, ระยะการยกระหว่าง 0.2-0.8 มม.ปรับระดับการเพิ่มของเครื่องมือตามความต้องการการยกที่แตกต่างกัน.

กระบวนการปรับ:

1. วางตัวอย่างมาตรฐาน

2, กําหนดทิศทางการเคลื่อนไหวของซอนด์ การติดตั้งตั้งตั้ง

3, การปรับการยกขึ้น 0.2-0.8mm (ตามความหยาบของพื้นผิวชิ้นงาน, ความอนุญาตมิติ);

4, วิ่งโปรแกรมปรับความถี่และการเพิ่มขึ้นจนถึงความบกพร่องของตัวอย่างมาตรฐานในสัญญาณเตือนตําแหน่งที่สําคัญ (การยกเครื่องตรวจสอบใกล้เกินไปจะส่งผลให้สัญญาณอิ่มและไกลเกินไปจะส่งผลให้ความรู้สึกต่ํา).

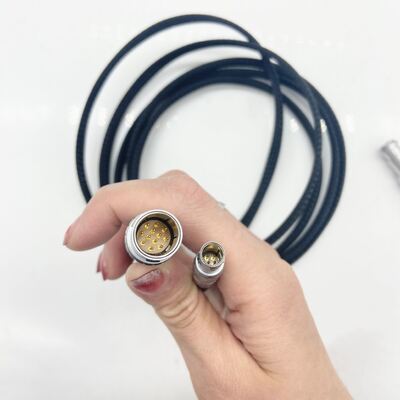

การใช้เคเบิลโซนด์

ตามอินเตอร์เฟซที่แตกต่างกันของเครื่องมือที่ใช้โครงสร้างที่แตกต่างกัน เพื่อทําให้สายตรวจการผลิตทั่วไปของสายสํารวจจําเป็นต้องทราบว่า อินเตอร์เฟซเครื่องมือและนิยามอินเตอร์เฟส, ตามความหมายที่แตกต่างกันของสายตรวจสอบ. บริษัทของเราสามารถจัดหาสายตรวจสอบระบวนการและสายตรวจสอบสําหรับจีจี locator, Olympus NORTEC และเครื่องอื่น ๆ.
