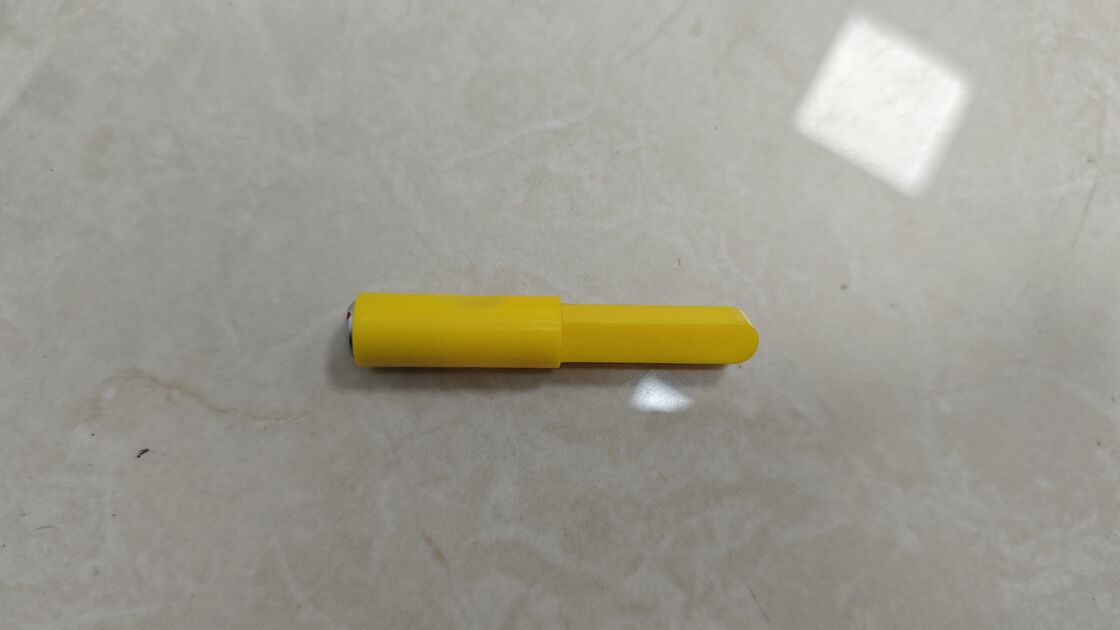

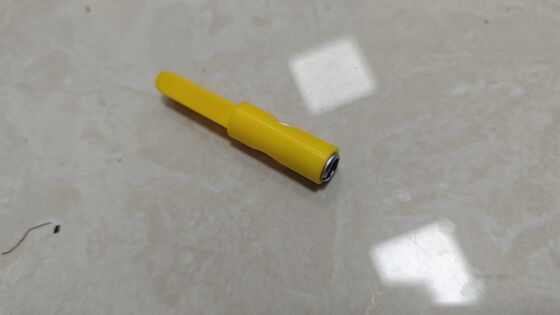

เซ็นเซอร์โพรบตรวจรอยเชื่อมกระแสไหลวน

เซ็นเซอร์ส่อนสายผสมการผสมระบายไฟฟ้า Eddy

การนําเสนอกับ Eddy Current Probe Sensors

นักวิจัยเซ็นเซอร์ของเราได้พบว่า การออกแบบซอนด์และโครงสร้างซอนด์ที่เหมาะสม สามารถเพิ่มสัญญาณความบกพร่อง ที่มันยากที่จะพบได้ในตอนแรก ทําให้มันง่ายกว่าที่จะพบหลังจากประสบการณ์หลายปี, เราออกแบบอย่างละเอียดและควบคุมคุณภาพของรายละเอียดอย่างเคร่งครัด เพื่อให้ประเภทต่างๆ ของการทํางานสูงที่สามารถปรับตัวให้กับการใช้งานของอุปกรณ์ตรวจจับกระแสระเวียนหลายประเภท. เมื่อเลือกเครื่องมือกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสอนุพันธ์โดยทั่วไปชุดซอนด์มาตรฐานสามารถตอบสนองความต้องการการใช้งานของลูกค้าส่วนใหญ่ เช่น การตรวจพบความบกพร่องบนผิวและการประเมินการตรวจพบรอยแตกในผนังภายในของ bolt holeการตรวจสอบการแตกของหลอดแลกเปลี่ยนความร้อน และการลดความอ่อนแอของการใช้งาน

การเลือกเซ็นเซอร์โซนด์

เมื่อลูกค้ามีความต้องการการทดสอบพิเศษ หรือไม่คุ้นเคยกับรายละเอียดและการเลือกฟังก์ชันของซอนด์ กรุณาให้ข้อมูลต่อไปนี้และเราจะให้ตัวเลือกที่แนะนํา: 1. วัสดุและการรักษาความร้อนของชิ้นงานที่ตรวจสอบ 2. ขนาดทางกายภาพ, พื้นผิวและสภาพปลายของวัสดุของชิ้นงานที่ตรวจสอบผู้ผลิตและรุ่นเครื่องมือที่ใช้ในการทดสอบ; 4. เนื้อหาและมาตรฐานของวัสดุการทดสอบ; 5.ตรวจสอบความเร็วหรือจังหวะ. โซนด์สามารถแบ่งออกเป็นสองชนิดตามสัญญาณผลิตของโค้ลตรวจสอบ: ปริมาตรและแปลงความถี่ทั่วไปคือ 10Hz-10MHzตามวัสดุการทดสอบที่แตกต่างกัน, คนสามารถเลือกที่จะมีโค้ลการตื่นเต้นหรือไม่

ประเภทของเซ็นเซอร์โซน

ตามความต้องการในการทดสอบ, โซนด์หลายแบบสามารถปรับแต่งได้: ประเภทจุด, แบบเรียบ, โซนด์โค้ง / โปรไฟล์, โซนด์แบบภายใน / นอกผ่าน, โซนด์หมุน, การคัดแยกวัสดุความแข็งความสามารถในการนํา, โซนด์วัดความหนาของเคลือบ. โซนด์การทดสอบที่กําหนดเองที่เหมาะสมที่สุดกับความต้องการการทดสอบสินค้าของลูกค้า

การใช้เซ็นเซอร์สํารวจ

โซนด์กระแสหมุนแบบปกติ มีมุมการตรวจจับที่แน่นอนมุมซอนด์ถูกปรับตามทิศทางการเคลื่อนไหวสัมพันธ์ระหว่างชิ้นงานและซอนด์. พื้นที่ตรวจสอบของซอนด์เป็นตั้งตรงกับพื้นผิวของชิ้นงานที่ทดสอบ (ประเภทการวาง, จุดตรวจสอบ)โซนด์และชิ้นงานรักษาความเร็วที่ค่อนข้างเท่าเทียมกันและระยะการยกที่ค่อนข้างคงระยะทางการยกที่ดีที่สุดโดยทั่วไประหว่าง 0.2-0.8 มิลลิเมตร ระยะการเพิ่มของเครื่องมือต้องปรับตามระยะทางการยกที่แตกต่างกัน

กระบวนการปรับ:

1. วางตัวอย่างมาตรฐาน

2. กําหนดทิศทางการเคลื่อนไหวของ sonda และติดตั้งมันตั้งตั้ง

3ปรับระยะยก 0.2-0.8mm (ขึ้นอยู่กับความหยาบของพื้นผิวและความอดทนมิติของชิ้นงาน)

4. วิ่งโปรแกรม ปรับความถี่และการเพิ่มขึ้นจนกว่าสัญญาณเตือนความบกพร่องมาตรฐานที่ตําแหน่งที่สําคัญ (ถ้า sonda ถูกยกไปใกล้เกินไป, มันจะผลิตภาวะความอิ่มของสัญญาณ,และถ้ามันไกลเกินไปจะทําให้เกิดความรู้สึกต่ํา)

การใช้สายสอด

ตามอินเตอร์เฟซที่แตกต่างกันของอุปกรณ์ โครงสร้างที่แตกต่างกันถูกใช้ในการทําสายสํารวจ โดยทั่วไปมันจําเป็นต้องรู้อินเตอร์เฟซเครื่องมือและนิยามอินเตอร์เฟส, และทําสายสอดตามนิยามที่แตกต่างกัน
