รายละเอียดสินค้า:
|
| ชื่อสินค้า: | บล็อกการสอบเทียบ | แบบอย่าง: | พี-เอ |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าคาร์บอน | พิมพ์: | อาร์เรย์ของเฟส |
| เน้น: | บล็อกสอบเทียบ Phased Array NDT,อุปกรณ์ NDT บล็อก Type A,การทดสอบแบบไม่ทำลาย (NDT) บล็อกสอบเทียบ |
||

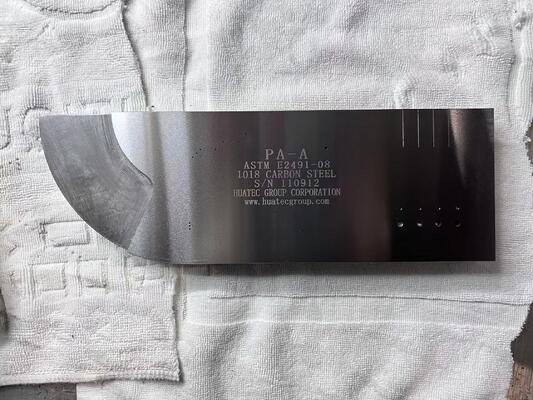

คล็อคการปรับระดับแบบแบบ A - บริการ NDT
คําอธิบาย
บล็อคปรับระดับแบบ Phased Array Type A ใช้ในระหว่างการตั้งค่าและปรับระดับครั้งแรกของหน่วยฉีด ultrasonic phased array บล็อคนี้สามารถใช้ในการดําเนินงาน เช่น การตรวจสอบมุมรังสี,การปรับระดับความช้าของสับ, การปรับระดับความรู้สึก, การดําเนินงาน DAC/TCG และอื่นๆ บล็อกนี้มีขนาดคล้ายกับบล็อกประเภท IIWแต่ได้รับการออกแบบโดยเฉพาะเจาะจงสําหรับการใช้งาน array ระยะ.
บล็อกมีรัศมีทั้ง 100.0 มิลลิเมตรและ 50.0 มิลลิเมตร (19) ผ่านหลุมในกว้าง 1.0 มิลลิเมตร (1) ผ่านหลุมในกว้าง 2.0 มิลลิเมตร (4) FBHs ในกว้าง 2.0 มิลลิเมตร x 20, 4.0, 6.0, และลึก 8.0 มิลลิเมตร, (4) FBHs ขนาดกว้าง 4.0 มิลลิเมตร x 1.0, 3.0, 5.0, และลึก 7.0 มิลลิเมตร, (3) FBHs ในกว้าง 2.0 มิลลิเมตร x ความลึก 3.0 มิลลิเมตรแปรรูปในรัศมี 50 มิลลิเมตร, และ (4) EDM notches ที่ 0.10, 020, 03และความลึก 0.4 มิลลิเมตร x กว้าง 0.5 มิลลิเมตร x ยาว 25.0 มิลลิเมตร
ขนาดของบล็อคมีความหนา 25.0mm x ความสูง 100.0mm x ความยาว 300.0mm ตาม PH Tool Drawing No. 10217
