รายละเอียดสินค้า:
|
| Accuracy: | Resolution up to 0.01μm, indication error ≤±10% | ||
|---|---|---|---|
| เน้น: | เครื่องตรวจจับความหยาบของพื้นผิว TS131,เครื่องทดสอบความหยาบหยาบในช่องลึก,อุปกรณ์ทดสอบแบบไม่ทำลายพร้อมการรับประกัน |
||

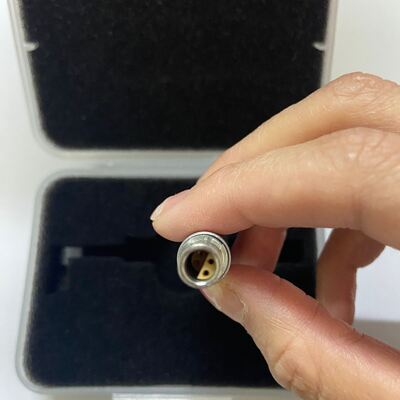

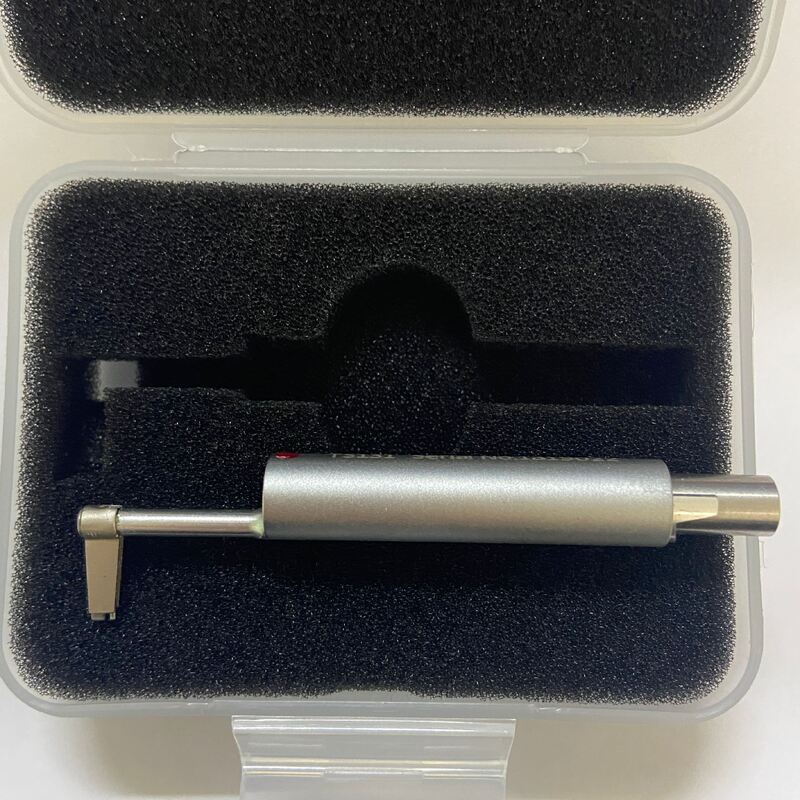

เซ็นเซอร์วัดความหยาบผิว TS131 สำหรับร่องลึก
เซ็นเซอร์ร่องลึกเหมาะสำหรับการวัดความหยาบผิวของร่องที่มีความกว้างมากกว่า 3 มม. และความลึกน้อยกว่า 10 มม. หรือขั้นบันไดที่มีความสูงน้อยกว่า 10 มม. เป็นเครื่องมือพิเศษสำหรับการวัดพื้นผิวทางเรขาคณิตที่ซับซ้อนในการผลิตที่มีความแม่นยำ ข้อมูลหลักมีดังนี้:
คุณสมบัติหลักและขอบเขตการใช้งาน
1. สถานการณ์การวัด
ร่องลึก, ขั้นบันได, ร่องแคบ และพื้นที่อื่นๆ ที่เซ็นเซอร์ทั่วไปเข้าไม่ถึง
· ใช้งานร่วมกับการวัดพื้นผิวเรียบและทรงกระบอกได้ (ต้องใช้ร่วมกับแพลตฟอร์มการวัด)
2. พารามิเตอร์ทางเทคนิค
| ข้อกำหนดความกว้างของร่อง | > 3 มม. (บางรุ่นรองรับ > 2 มม.) |
| ข้อจำกัดความลึกของร่อง/ความสูงของขั้นบันได | < 10 มม. (< 3 มม. สำหรับบางรุ่น) |
| ความแม่นยำ | ความละเอียดสูงถึง 0.01μm, ข้อผิดพลาดในการบ่งชี้ ≤±10% |
| สไตลัส | วัสดุเพชร, มุมกรวย 90°, รัศมีปลาย 5μm, การวัดแรง < 4mN |
3. สาขาการใช้งาน
· การผลิตอุปกรณ์อิเล็กทรอนิกส์: ตรวจสอบความหยาบของลูกบัดกรีบนตัวยึดชิป BGA (เกินมาตรฐานอาจนำไปสู่การบัดกรีผิดพลาดและการรบกวน EMI)
· การแปรรูปเชิงกล: ชิ้นส่วนยานยนต์, ชิ้นส่วนที่มีความแม่นยำสำหรับอากาศยาน, แม่พิมพ์ ฯลฯ
ข้อควรระวังในการใช้งาน
· การป้องกันสไตลัส: หลีกเลี่ยงการชนระหว่างการติดตั้งและค่อยๆ ดันเข้าไป
· การสอบเทียบ: ใช้แผ่นสอบเทียบมาตรฐานและตรวจสอบให้แน่ใจว่าตำแหน่งสไตลัสอยู่ภายในสองส่วนเหนือและใต้ "0" ก่อนทำการวัด
· การเลือกช่วง: เริ่มจากช่วงต่ำสุดและค่อยๆ เพิ่มขึ้นเมื่อเกิดสัญญาณเตือนเกินช่วง
