รายละเอียดสินค้า:
|
| พิสัย: | 0-10,000 มม. ที่ความเร็วเหล็ก | ความเร็วของวัสดุ: | 100～20000m/s |
|---|---|---|---|
| ความถี่การทำซ้ำของพัลส์: | 20-2000เฮิร์ต | ช่วงไดนามิก: | ≥38dB |
| ความเป็นเส้นตรง: แนวนอน: | +/-0.2%, แนวตั้ง: 2.0%, ความแม่นยำของแอมพลิฟายเออร์ +/-1 dB | ||
| เน้น: | เครื่องตรวจจับรอยตำหนิแบบอัลตราโซนิกความเร็วสูง,เครื่องตรวจสอบความบกพร่องบันทึกวิดีโอในเวลาจริง,FD203 อุปกรณ์การทดสอบที่ไม่ทําลาย |
||

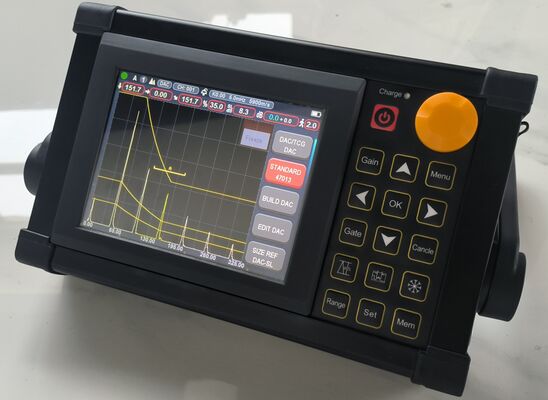

FD203 เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกบันทึกวิดีโอแบบเรียลไทม์ความเร็วสูง
★ บทสนทนาที่เป็นมิตรกับผู้ใช้ช่วยในการใช้งาน เช่น การสอบเทียบ การสร้างเส้นโค้ง ฯลฯ
★ เครื่องมือทั้งหมดที่คุณต้องการ: DAC, AVG, TCG, AWS
★ ความถี่ซ้ำของพัลส์: ปรับละเอียด 20-2000Hz, สแกนความเร็วสูง, ไม่พลาด
★ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง, เสียงสะท้อนที่ชัดเจนและเสถียร, การออกแบบป้องกันเสียงรบกวน, เหมาะสำหรับสภาพการทำงานที่ยากลำบาก
★ AD 12 หลัก, การสุ่มตัวอย่างความเร็วสูงนำไปสู่ไดอะแกรมเสียงสะท้อนที่ดีขึ้นพร้อมรายละเอียดทั้งหมด ไวและสามารถตรวจจับข้อบกพร่องเล็กๆ ได้
★ สามารถใช้ความถี่โพรบ 20M ได้อย่างสมบูรณ์แบบ
★ การบันทึกวิดีโอตรวจจับข้อบกพร่องแบบเรียลไทม์ความเร็วสูง ที่เก็บข้อมูล USB ไม่จำกัด
★ มาตรฐาน IP65 เคสโลหะผสม + ซิลิกาเจล กันน้ำและกันฝุ่น แข็งแรงและใช้งานได้นาน การรองรับการหน่วงทำให้สามารถตั้งได้ทุกมุม
★ แบตเตอรี่ใช้งานได้นาน 15 ชั่วโมงต่อการชาร์จหนึ่งครั้ง แบตเตอรี่แต่ละก้อนมีการควบคุมการชาร์จของตัวเอง ดังนั้นด้วยแบตเตอรี่สองก้อนจึงสามารถทำงานได้ตลอด 24 ชั่วโมง
ข้อมูลจำเพาะ
| ช่วง |
0-10000 มม. ที่ความเร็วเหล็ก |
| ความเร็ววัสดุ | 100～20000m/s |
| ความถี่ซ้ำของพัลส์ | 20-2000Hz |
| ช่วงไดนามิก | ≥38dB |
| Linearity: แนวนอน | +/-0.2%, แนวตั้ง: 2.0%, ความแม่นยำของเครื่องขยายเสียง +/-1 dB |
| กำลังแยก | >40dB(5P14) |
| ความไวที่เหลือ | >66dB |
| ปฏิเสธ (การปราบปราม) | 0 ถึง 80% ของความสูงเต็มหน้าจอ |
| หน่วยความจำ |
1000 กราฟ A 500 การตั้งค่าอิสระ สามารถป้อนเกณฑ์ใดๆ ได้อย่างอิสระ เราสามารถทำงานในฉากได้โดยไม่ต้องใช้บล็อกทดสอบ |
| โหมดทดสอบ | พัลส์เอคโค, องค์ประกอบคู่ และการส่งผ่าน |
| ประเภทโพรบ | ตรงเดี่ยว, มุมเดี่ยว, ตรงคู่, มุมคู่, ทะลุ, คลาน, พื้นผิว |
| เกตมอนิเตอร์ | สองเกตอิสระที่ควบคุมได้ตลอดช่วงการกวาด |
| ข้อกำหนดด้านพลังงาน |
ไฟ AC 100-240 VAC, 50-60 Hz |
| หน่วย | นิ้วหรือมิลลิเมตร |
| การหน่วงเวลาการแสดงผล | -20 ถึง 3400 µs |
| การหน่วงเวลาโพรบ/ออฟเซ็ตศูนย์ |
0 ถึง 99.99µs |
| พลังงาน |
ชุดแบตเตอรี่ Li-ion แบบชาร์จไฟได้ภายใน 7.2V ที่ 7800 mAh เวลาทำงานปกติ 15 ชั่วโมงขึ้นอยู่กับความสว่างของจอแสดงผล เวลาชาร์จทั่วไป 4 ชั่วโมง |
| ขนาด |
H×W×D(มม.):240×150×50 (มม.) น้ำหนัก:1.4 กก. |
| อุณหภูมิ |
อุณหภูมิในการทำงาน: -10℃ ถึง 50℃ อุณหภูมิในการจัดเก็บ: -30℃ ถึง 50℃ |
| พลังงานพัลส์ | 70V,100V,200V, 300V, 400V, 500V เลือกได้ |
| การแก้ไข | คลื่นครึ่งบวก, คลื่นครึ่งลบ, คลื่นเต็ม, ระบบ RF |
| แบนด์วิดท์ (แบนด์พาสของเครื่องขยายเสียง) | 0.2 ถึง 20 MHz |
| เกตมอนิเตอร์ | สองเกตอิสระที่ควบคุมได้ตลอดช่วงการกวาด |
| ความไว | 110 dB สูงสุดในความละเอียดที่เลือกได้ 0.1, 1.0, 2.0, 6.0 dB |
| การเชื่อมต่อทรานสดิวเซอร์ | LEMO 01 |
ฟังก์ชัน
แสดงตำแหน่งข้อบกพร่องที่แม่นยำโดยอัตโนมัติ (ความลึก d, ระดับ p, ระยะทาง s, แอมพลิจูด, sz dB, ф)
การวัดขนาดข้อบกพร่อง: การวัดขนาดข้อบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC/TCG เร่งการรายงานการยอมรับหรือปฏิเสธข้อบกพร่อง
การสอบเทียบอัตโนมัติของจุดศูนย์ทรานสดิวเซอร์, มุม, ขอบด้านหน้า และความเร็ววัสดุ (V2 และสองรู)
สะดวกในการสร้างและใช้ DAC/TCG และ AVG เพื่อประเมินเสียงสะท้อน สามารถแก้ไขและชดเชยเส้นโค้งได้
การเชื่อมต่อ U-Disk, เครื่องสามารถรับหน่วยความจำได้ไม่จำกัด
สร้างวิดีโอของกระบวนการทดสอบโดยอัตโนมัติและเล่น; ดิสก์หน่วยความจำสามารถจัดเก็บวิดีโอการทดสอบได้โดยไม่จำกัดเวลา (ตัวเลือก)
B scan สี (ตัวเลือก)
มีมาตรฐาน 15 รายการในเครื่อง
การเชื่อมต่อบลูทูธกับอุปกรณ์มือถือเพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ (ตัวเลือก)
AWS D1.1
คุณสมบัติการแก้ไขพื้นผิวโค้ง
ฟังก์ชันการวัดความสูงของรอยแตก
ขยายเกต: การกระจายช่วงเกตทั่วทั้งความกว้างของหน้าจอ
ฟังก์ชันเพิ่มอัตโนมัติ
ซองจดหมาย: แสดง A-scan สดพร้อมกันที่อัตราการอัปเดต 70 Hz และซองจดหมายของ A-scan
แสดงผล
Peak Hold: เปรียบเทียบรูปคลื่นยอดแช่แข็งกับ A-Scans สดเพื่อตีความผลการทดสอบได้อย่างง่ายดาย
Scan Freeze: การแสดงผลแบบแช่แข็งจะเก็บข้อมูลรูปคลื่นและเส้นทางเสียง
การเตือน: เสียงบี๊บและ LED
นาฬิกาเรียลไทม์
เติมเสียงสะท้อน
เครื่องหมายจับภาพ
สีเสียงสะท้อนภายในเกต

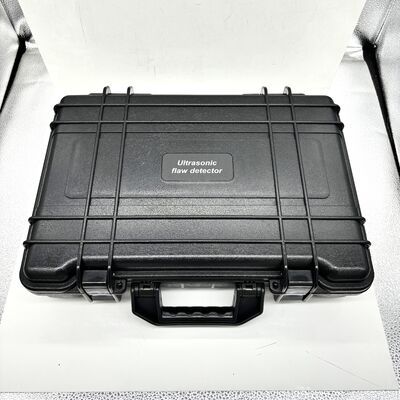

แพ็คเกจเครื่องมือพื้นฐาน
1. เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบพกพา FD203
2. ทรานสดิวเซอร์ลำแสงตรง (2.5 MHz, Φ20)
3. ทรานสดิวเซอร์ลำแสงมุม (4 MHz, 8 มม.×9 มม., 60°)
4. สายเชื่อมต่อสำหรับทรานสดิวเซอร์ (Q9-C9 และ C9- C5)
5. ชุดแบตเตอรี่ Li-Ion แบบชาร์จไฟได้ 8 แอมป์ต่อชั่วโมง
6. ชุดจ่ายไฟ/เครื่องชาร์จ
7. คู่มือการใช้งานเป็นภาษาอังกฤษ
