รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลางของเชือก: | 1 ถึง 300 มม. (0.04" ถึง 11.8") | ระบบพีซี: | Windows98／2000／xp／Vista/windows7 |
|---|---|---|---|
| ใบรับรองมาตรฐาน: | ASTM1571 | ฟังก์ชั่นคู่: | ความสามารถของ LMA และ LF |
| ความเร็วตามเชือก: | 0 ถึง 6 ม./วินาที (0 ถึง 6.54 หลา/วินาที) | ช่วงอุณหภูมิ: | -10 +50°ซ |
| พลัง: | ไฟฟ้ากระแสสลับ 220V±10％ | อุณหภูมิในการทำงาน: | -20℃～40℃ |
| อุณหภูมิในการจัดเก็บ: | -40 ℃～ 60 ℃ | ความชื้นสัมพัทธ์: | ≤90％RH |
| ความเร็วสัมพัทธ์ของเซ็นเซอร์: | 0.0—6.0 ม./วินาที, เหมาะสมที่สุด：0.3—1.5 ม./วินาที | พื้นที่ที่ดีที่สุดของบุชไกด์ของเซ็นเซอร์: | 2—6 มม.， ช่องว่างที่อนุญาต:0—15 มม |
| ขนาด: | 330 x 235 x 190 มม. (13" x 9.3" x 7.5 ") | น้ำหนัก: | 15 กก. (33 ปอนด์) |
| เน้น: | เครื่องตรวจจับข้อบกพร่องเชือกเหล็กสำหรับการทดสอบ MRT,อุปกรณ์ตรวจจับข้อบกพร่องเชือกแม่เหล็ก,อุปกรณ์ทดสอบแบบไม่ทำลายสำหรับเชือกเหล็ก |
||
1รายละเอียด
มาตรฐาน: GB/T21837-2008, ASTM E1571-2001 (มาตรฐานนิติบุคคลสําหรับการตรวจสอบไฟฟ้าแม่เหล็กของสายไฟเหล็กแม่เหล็ก), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
ระยะการตรวจจับ:Φ1.5?? 300 mm (เลือกเซ็นเซอร์ที่แตกต่างกัน)
ความเร็วสัมพันธ์ระหว่างเซ็นเซอร์และสายไหม:00.06.0 m/s ตัวเลือกที่ดีที่สุด:0.3 ละ 1.5 m/s
ช่องว่างที่เหมาะสมที่สุดระหว่างกระดาษนําทางและสายไหม: 2?? 6 มม,ช่องว่างที่อนุญาต: 0?? 15 มม
ประเภทไฟล์ผลิต: ผลิตไฟล์ Word
เตือน: เตือนเสียงและแสง
การตรวจหาสถานที่ของสายไหมหัก
ความแม่นยําในการตัดสินทางคุณภาพ: 99.99%
การประเมินปริมาณ
ความผิดพลาดในการซ้ําความรู้สึก: ± 0.055%
ความผิดพลาดในการแสดง: ± 0.2%
ความผิดพลาดในการตรวจจับตําแหน่ง, ((L): ± 0.2%
พลังงาน: พลังงานคอมพิวเตอร์ 5V
น้ําหนักของเซ็นเซอร์: < 10kg (เซ็นเซอร์ปกติ)
อุณหภูมิสภาพแวดล้อม - 10 °C ~ 40 °C
ความดันอากาศ: 86 ~ 106Kpa
ความชื้นสัมพัทธ์: ≤ 85%
ระบบหน้าต่างของเครื่องตรวจจับคอมพิวเตอร์เชือกสายเป็นผลิตภัณฑ์การปรับปรุงระบบ GB ซึ่งพัฒนาจากทฤษฎีซอฟต์แวร์ DOS และแนวคิดการนําสัญญาณเตือนเวลาจริง โดยใช้ Visual Basic60 หลักฐานภาษาเขียนโปรแกรม, นําไปยังการประกอบที่จะกลายเป็น.
ส่วนของระบบฮาร์ดแวร์นี้ใช้เซ็นเซอร์แม่เหล็กที่ก้าวหน้าในประเทศและต่างประเทศ และโมดูลการทดลองการวิจัยและพัฒนาที่อิสระการเก็บข้อมูลโดยตรงในคอมพิวเตอร์.
ส่วนของซอฟต์แวร์ระบบนี้อยู่ในพื้นฐานการวิเคราะห์การแปลง wavelet โดยใช้พื้นฐานภาษาโปรแกรม Visual Basic 6.0 ทําการประกอบให้กลายเป็นประสบความสําเร็จในหน้าที่ เช่น การเก็บข้อมูลและการควบคุม, การวิเคราะห์ข้อมูล, การแสดงข้อมูล, การเก็บข้อมูล และอื่น ๆ. เพิ่มคุณสมบัติที่เห็นได้ในฟังก์ชันซอฟต์แวร์ DOS, และโดยความมุ่งชอบพิเศษของมันอย่างต่อเนื่องในการติดตามทาง,สัญญาณข้อมูลที่สังเกตการณ์แบบไดนามิก และสถานการณ์การเปลี่ยนแปลงของมัน, และการแสดงผลในเวลาจริงได้รับและส่งสัญญาณเตือน; โปรแกรมเพิ่มฟังก์ชันการประเมินอัตโนมัติ;ในความบกพร่องบางส่วนที่แสดงให้เห็นเกี่ยวกับส่วนตัดขยายขึ้นและส่วนร้อยละของพื้นที่ส่วนตัดทั้งหมด; โปรแกรมและ Windows เป็นที่สอดคล้องอย่างสมบูรณ์แบบ, เหมาะสมกับการทํางานความอ่อนแอของผู้ใช้, ใช้ไฟล์คําทํารายงานการตรวจสอบการผลิต.
ซอฟต์แวร์ระบบนี้อาจเป็นคอมพิวเตอร์ตรวจจับสายใยที่เข้ากันได้ ซอฟต์แวร์ DOS แบบข้อมูลการเก็บตัวอย่าง และสามารถวิเคราะห์และประมวลผลมันได้
ระบบหน้าต่างได้ดําเนินการแบบอิสระและระบบตรวจสอบที่ปลอดภัย สามารถเหมาะสมกับทุกชนิดของคอมพิวเตอร์ที่ทันสมัยและเสร็จสิ้นการดําเนินการตรวจสอบ.

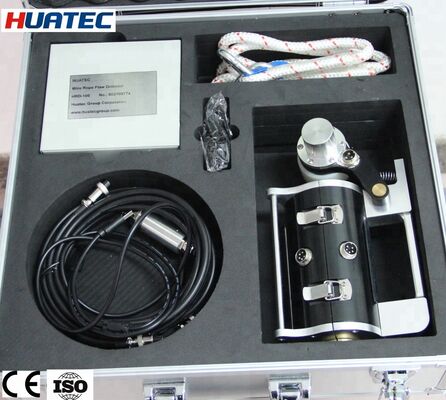

2. การจัดตั้งระบบ

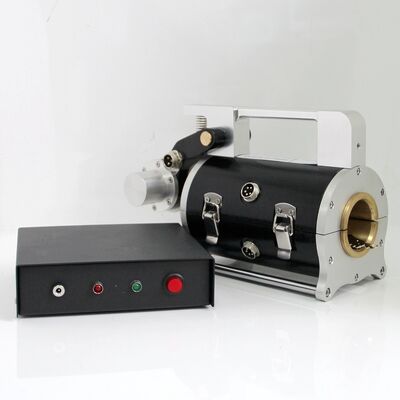

| เครื่องตรวจจับแม่เหล็ก (รวมกับเครื่องตรวจจับระยะทาง) | กลุ่มหนึ่ง |
| เครื่องเตือนเวลาจริง HUATEC HRD-100 | หนึ่ง |
| สายเชื่อมสัญญาณ | หนึ่ง |
| สายส่ง RS232 (หรือสายแปลง USB เป็น RS232) | หนึ่ง |
| แพ็คเกจโปรแกรม Windows สําหรับวัตถุประสงค์พิเศษ | หนึ่ง |
| คอมพิวเตอร์ | หนึ่ง |
3. การนําเซ็นเซอร์เข้า

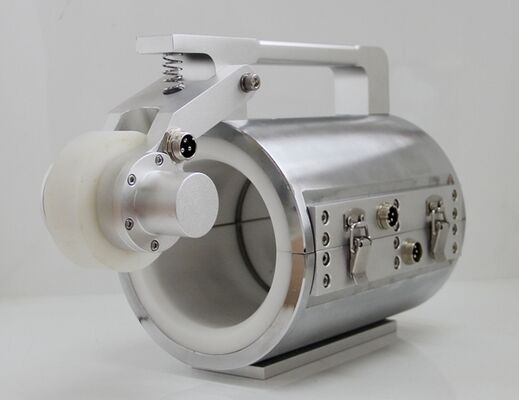

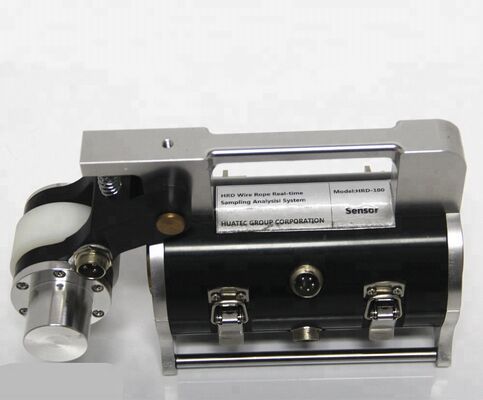

แม็กเนตเซ็นเซอร์: เซ็นเซอร์ประกอบด้วยตัวหาการขยับ (ล้อนํา, เครื่อง Encoder), การติดตั้ง magnetization และองค์กรการเก็บตัวอย่าง.สายไหมและมันมีการเคลื่อนไหวสัมพันธ์แล้วมันก็สามารถเก็บสัญญาณได้
เครื่องตรวจจับการขยับ: ล้อนําหมุนวงกลม, เครื่อง Encoder โฟโต้ไฟฟ้าส่งสัญญาณการชี้แจงการชี้แจงการชี้แจงการชี้แจงการชี้แจงการชี้แจงการชี้แจงการชี้แจง
การติดตั้ง Magnetization: เมื่อเชือกไฟและมันมีการเคลื่อนไหวสัมพันธ์, ครบไปกับเชือกไฟ axial magnetization.
การจัดเก็บตัวอย่าง: เมื่อสายไหมและเซ็นเซอร์มีการเคลื่อนไหวที่สัมพันธ์อุปกรณ์ฮอลล์ประกอบช่องตัวอย่างจะแปลงสภาพการเปลี่ยนแปลงการรั่วไหลของแม่เหล็กสายไหมเป็นสัญญาณความดันจําลอง.
4. HUATEC เครื่องเตือนเวลาจริง
อุปกรณ์เตือนเวลาจริง HUATEC เป็นอุปกรณ์รับข้อมูลหลายประการที่พกพาผ่านสายส่ง RS232 เพื่อส่งและบันทึกสัญญาณข้อมูลที่แปลงไปยังคอมพิวเตอร์ทําการใช้งานของคอมพิวเตอร์ CPU ฟังก์ชันที่น่าทึ่ง ออนไลน์และการวิเคราะห์การประมวลผลในเวลาจริง, ตามค่าขั้นต่ําที่เทียบเท่าที่จะตั้งล่วงหน้าส่งสัญญาณเตือนในเวลาจริง.มีจุดชาร์จเพิ่มเติมที่จะสามารถให้บริการกับการชาร์จและสวิตช์พลังงาน.
5. การนําเสนอโปรแกรม
รูปที่ 3 ประการหน้าที่หลัก
6. ตัวเลือกเซ็นเซอร์
| เซนเซอร์ | กว้างของสายไหม | ระยะการตรวจจับที่ดีที่สุด |
| HUATEC-F5 | ≤5 มม | 2 ~ 5 มม. |
| HUATEC-F10 | ≤10 มม. | 5 ~ 10 มม. |
| HUATEC-F15 | ≤15 มม. | 8 ~ 15 มม. |
| HUATEC-F20 | ≤20 มม. | 10 ~ 20 มม. |
| HUATEC-F25 | ≤25 มม. | 15 ~ 25 มม. |
| HUATEC-F30 | ≤30 มม. | 20 ~ 30 มม. |
| HUATEC-F35 | ≤35 มม. | 15 ~ 35 มม. |
| HUATEC-F40 | ≤40 มม. | 30 ~ 40 มม. |
| HUATEC-S45 | ≤45 มม | 35 ~ 45 มม. |
| อื่น ๆ เซนเซอร์สามารถเป็นการผลิตที่กําหนดเอง |
||
