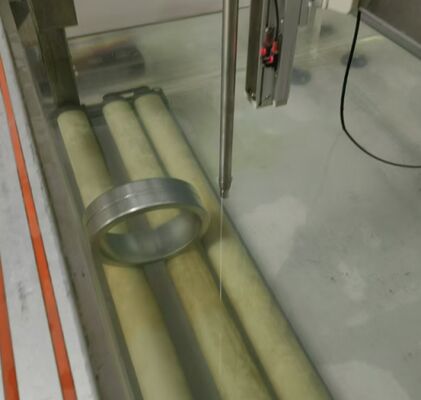

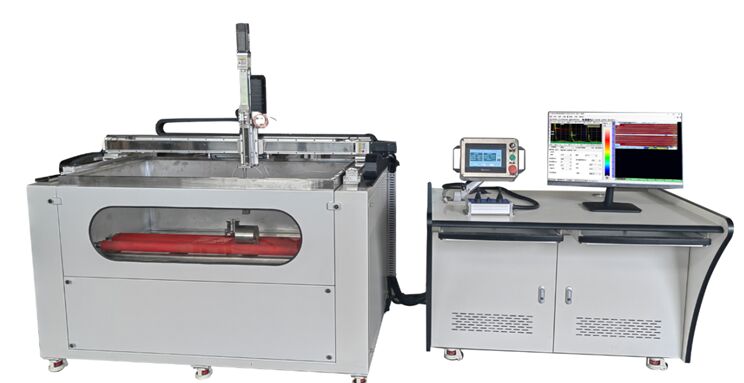

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบหลายช่องสัญญาณแบบจุ่มน้ำ

การดําน้ํา เครื่องตรวจสอบความบกพร่องด้วยเสียงฉายหลายช่อง

(ช่อง 1-128 สามารถใช้ได้))

การใช้สินค้า

เครื่องตรวจพบความบกพร่องด้วยเสียงฉายน้ําเหมาะสําหรับระบบตรวจสอบ C-scan ของวัสดุ เช่น เหล็กคาร์บอน เหล็กไร้ขัดเหล็ก สายเหล็กอลูมิเนียม สายเหล็กไทเทเนียม สายเหล็กทองแดงและวัสดุประกอบ. เป็นอุปกรณ์ทดสอบ ultrasonic ที่ใช้ในอุตสาหกรรม เช่น ท้องอากาศ, การสร้างเรือ, และโลหะที่ไม่ใช่โลหะเพื่อตรวจสอบความบกพร่องภายใน เช่นรอยแตก, delamination, แผ่นติด, inclusions,และรูขุมขน

ลักษณะ

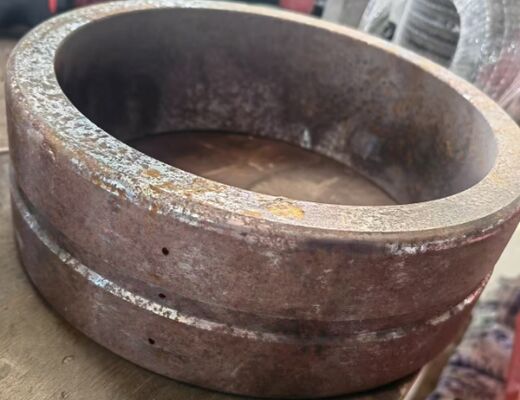

• วัตถุที่ต้องทดสอบ: แผ่นเรียบ, กระบอก, โคนัส, หมวกกลม, และร่างกายการหมุน
• โปรแกรมแสดงโหมดการสแกน เช่น A scan, B scan, C scan, D scan และการวัดความหนา
• ซอฟต์แวร์การถ่ายทอด C-scan สามารถทําการวิเคราะห์การตัดชิ้นส่วน โดยมีขนาดชิ้นส่วนอย่างน้อย 0.1 mm
• ประเภทของเครื่องตรวจ: จุดตั้งจุด จุดตั้งเส้น
• มันสนับสนุนฟังก์ชันการวิเคราะห์ปริมาณ ซึ่งสามารถแสดงตําแหน่ง รูปทรงและขนาดของอาการบกพร่องภายในส่วนที่ทดสอบในรูปภาพ และทําสถิติขนาดและพื้นที่ของอาการบกพร่องและอัตโนมัติคํานวณพื้นที่ความบกพร่องและอัตราความบกพร่อง.
• มันสนับสนุนการค้นหาความบกพร่องอัตโนมัติและเหมาะสําหรับการสแกนและวิเคราะห์พร้อมกันของชิ้นงานเดียวหรือหลายชิ้นงานและการถ่ายภาพ C-scan ที่เข้าใจง่าย.
• บอร์ดเสียงฉีดฉีดใหม่ใช้ช่วงความกว้างของวงจร, อัตราการเก็บตัวอย่างสูง, และความถี่การซ้ําสูงของระบบเสียงฉีดฉีด

ซอฟต์แวร์การสแกน C สามารถวัดพื้นที่ความบกพร่อง โดยตรง ระยะห่างระหว่างความบกพร่อง ประเมินความบกพร่อง และระบุพื้นที่ที่ผิดปกติ ซึ่งอํานวยความสะดวกในการวิจัยและบันทึกการทดลอง

• ระบบมีฟังก์ชันการทํางานโดยไม่ต้องผู้ดูแล หลังจากที่ผู้ใช้ตั้งค่าปารามิเตอร์ ระบบสามารถสแกน, เก็บข้อมูลและดําเนินงานอื่น ๆ ได้โดยอัตโนมัติ หลังจากที่การสแกนเสร็จสิ้นมันจะกลับไปที่จุดเริ่มต้นโดยอัตโนมัติ และรอการสแกนต่อไป.
• ซอฟต์แวร์การสกัดข้อมูลและวิเคราะห์มีอินเตอร์เฟซผู้ใช้งานภาษาจีน (อินเตอร์เฟสภาษาอังกฤษยังมี) อินเตอร์เฟสผู้ใช้งานเป็นมิตร, ใช้งานง่าย และให้ผลสัมผัสที่เข้าใจง่าย,ลดความต้องการความสามารถทางเทคนิคสําหรับผู้ประกอบการ สามารถปรับปรุงฟังก์ชันได้อย่างต่อเนื่องตามความต้องการของลูกค้า

ซอฟต์แวร์การถ่ายภาพชิ้น C-scan ความหนาชิ้นขั้นต่ํา 0.1mm

(หน่วยหลักสามารถขยายได้ถึง 128 ช่อง)

ปริมาตรทางเทคนิคหลัก

• ระยะความหนา:0.8 ~ 9999 มิลลิเมตร (สแกน)

0.8 ~ 500mm (สแกน C)

• จํานวนช่องหน่วยเดียว: 1-8 ช่อง สามารถเลือกช่องส่ง/รับ แบ่งแยก/รวม
• C-scan: การวิเคราะห์ส่วน Tomographic, ขนาดส่วนขั้นต่ํา 0.1mm
• ความถี่ของเครื่องสํารวจ:0.2 ~ 25MHz
• ขนาดขั้นตอนซอนด์เดียว:0.1 ~ 3 มิลลิเมตร
• ขนาดบันไดขนาดใหญ่: 80, 200, 400 และ 800 มิลลิเมตร (สี่รายละเอียด)
• ความบกพร่องขั้นต่ําที่ต้องตรวจพบ: ความลึก 5 มม, φ0.2 มม
• ความดันส่ง:-350 วอลล์ ไม่ต้องเลือก
• อุปทานการส่ง: 400Ω, 80Ω
• ขอบตกของกระแทก: < 15 ns (10% ~ 90%)
• ความกว้างของแรงกระแทก: 30-1000 นิเซนต์ ในขั้นตอน 5 นิเซนต์
• ความถี่ในการทํางาน: 100MHz
• ช่องทางการเก็บตัวอย่าง: 1 / 2 / 4 เส้นทางสามารถเลือก, การทํางานพร้อมกัน
• ความถี่ในการเก็บตัวอย่าง: 100 MHz (8 บิต)
• ระยะการเพิ่ม: 0dB ~ 110dB, ในขั้นตอนของ 1dB และ 6dB
• ความกว้างแบนด์รับ: 0.5MHz ~ 22MHz
• เครื่องกรองผ่านต่ํา: 3.5 / 5 / 7.5/ 10 MHz สามารถเลือก
• วิธีการตรวจสอบ: ความถี่วิทยุ / การตรวจสอบครบ, ครึ่งบวกหรือครึ่งลบสามารถเลือกได้
• ความเป็นเส้นตรงแนวราบ: < 0.5%
• ความเป็นเส้นตรงแนวตั้ง: < 3%
• ความละเอียด: > 28dB
• ขอบความรู้สึก: > 55dB
• ความถี่การซ้ํา: 2.5kHz ~ 5kHz (ต่อช่อง)
• การรหัสและนับ: 2 แกน, ขั้นตอน AB, หรือกระแทก + ทิศทาง
• ทางเข้า/ทางออกของอุปกรณ์แยกทางแสง: 8/8 ช่อง
• อินเตอร์เฟซสัญญาณ: SMA/BNC ไม่จําเป็น
• อินเตอร์เฟซเครือข่าย: 100Mbps
• สภาพแวดล้อมอุณหภูมิ: -30°C~ 70°C
• ความชื้นของบริเวณ: < 90%
