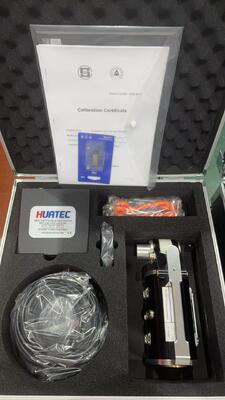

อุปกรณ์ทดสอบเชือกแม่เหล็ก HRD-100 (MRT)

อุปกรณ์ทดสอบเชือกแม่เหล็ก (MRT) รุ่น HRD-100

1. ข้อมูลจำเพาะ

มาตรฐาน: GB/T21837-2008, ASTM E1571-2001 (ข้อกำหนดมาตรฐานสำหรับการตรวจสอบด้วยคลื่นแม่เหล็กไฟฟ้าของเชือกเหล็กกล้าคาร์บอนต่ำ), GB/T5972-2006/ISO 4309:90, GB8918—2006

ช่วงการตรวจจับ: Φ1.5—300 มม. (เลือกเซ็นเซอร์ที่แตกต่างกัน)
ความเร็วสัมพัทธ์ระหว่างเซ็นเซอร์และเชือก: 0.0—6.0 ม./วินาที ตัวเลือกที่ดีที่สุด: 0.3—1.5 ม./วินาที
ระยะห่างที่ดีที่สุดระหว่างปลอกนำและเชือก: 2—6 มม. ระยะห่างที่อนุญาต: 0—15 มม.

ประเภทไฟล์ผลลัพธ์: ส่งออกไฟล์ Word

การแจ้งเตือน: การแจ้งเตือนด้วยเสียงและแสง
การตรวจจับตำแหน่งเชือกขาด (LF)
ความแม่นยำในการตัดสินเชิงคุณภาพ: 99.99%
การประเมินเชิงปริมาณ
ข้อผิดพลาดในการทำซ้ำของความไว: ±0.055%
ข้อผิดพลาดในการแสดงผล: ±0.2％
ข้อผิดพลาดในการตรวจจับตำแหน่ง (L): ±0.2%
พลังงาน: แหล่งจ่ายไฟคอมพิวเตอร์ 5V
น้ำหนักเซ็นเซอร์: < 10 กก. (เซ็นเซอร์ทั่วไป)

อุณหภูมิแวดล้อม -10°C~40°C

ความดันอากาศ: 86~106 Kpa

ความชื้นสัมพัทธ์: ≤85%

ระบบ Windows ของเครื่องตรวจจับเชือกคอมพิวเตอร์เป็นผลิตภัณฑ์ปรับปรุงระบบ GB ซึ่งอิงตามทฤษฎีซอฟต์แวร์ DOS และแนวคิดการแสดงผลแบบเรียลไทม์พร้อมการแจ้งเตือน โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์

ส่วนฮาร์ดแวร์ของระบบนี้ใช้เซ็นเซอร์แม่เหล็กขั้นสูงทั้งในประเทศและต่างประเทศและโมดูลการสุ่มตัวอย่างที่วิจัยและพัฒนาขึ้นเอง โดยผ่านสายหลัก RS232 (หรือ USB) เพื่อขับเคลื่อนและจัดเก็บข้อมูลโดยตรงในคอมพิวเตอร์

ส่วนซอฟต์แวร์ของระบบนี้อยู่บนพื้นฐานของการวิเคราะห์ Wavelet Transformation โดยใช้ภาษาโปรแกรม Visual Basic 6.0 เป็นพื้นฐานในการคอมไพล์ เพื่อให้ได้ฟังก์ชันต่างๆ เช่น การรวบรวมและควบคุมข้อมูล การวิเคราะห์ข้อมูล การแสดงผลข้อมูล การจัดเก็บข้อมูล และอื่นๆ เพิ่มคุณสมบัติที่มองเห็นได้ในฟังก์ชันซอฟต์แวร์ DOS และด้วยแนวโน้มที่เป็นเอกลักษณ์ในการติดตามอย่างต่อเนื่อง สามารถสังเกตสัญญาณข้อมูลและการเปลี่ยนแปลงได้อย่างต่อเนื่องแบบไดนามิก และแสดงผลลัพธ์ที่ได้แบบเรียลไทม์พร้อมส่งการแจ้งเตือน ซอฟต์แวร์เพิ่มฟังก์ชันการประเมินอัตโนมัติ ในส่วนของข้อบกพร่องบางส่วนที่แสดงพื้นที่หน้าตัดและเปอร์เซ็นต์พื้นที่หน้าตัดทั้งหมด ซอฟต์แวร์เข้ากันได้กับ Windows อย่างสมบูรณ์ เหมาะสำหรับการใช้งานของผู้ใช้ที่คุ้นเคย และใช้รูปแบบไฟล์ Word ในการสร้างรายงานการตรวจสอบ

ซอฟต์แวร์ระบบนี้สามารถเข้ากันได้กับรูปแบบข้อมูลการสุ่มตัวอย่างซอฟต์แวร์ DOS ของเครื่องตรวจจับเชือกคอมพิวเตอร์ และสามารถวิเคราะห์ประมวลผลได้

ระบบ Windows ใช้ขั้นตอนการทำงานที่เป็นอิสระและระบบการตรวจสอบที่ปลอดภัย สามารถใช้งานร่วมกับคอมพิวเตอร์สมัยใหม่ทุกประเภทได้อย่างสะดวก และดำเนินการตามขั้นตอนการตรวจสอบต่างๆ

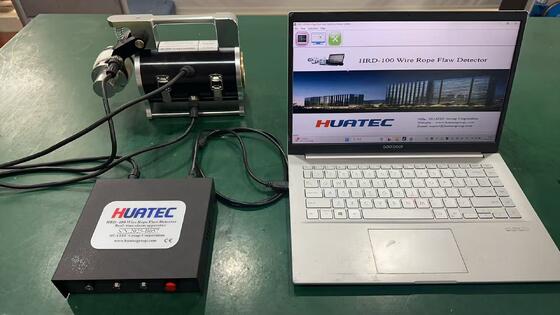

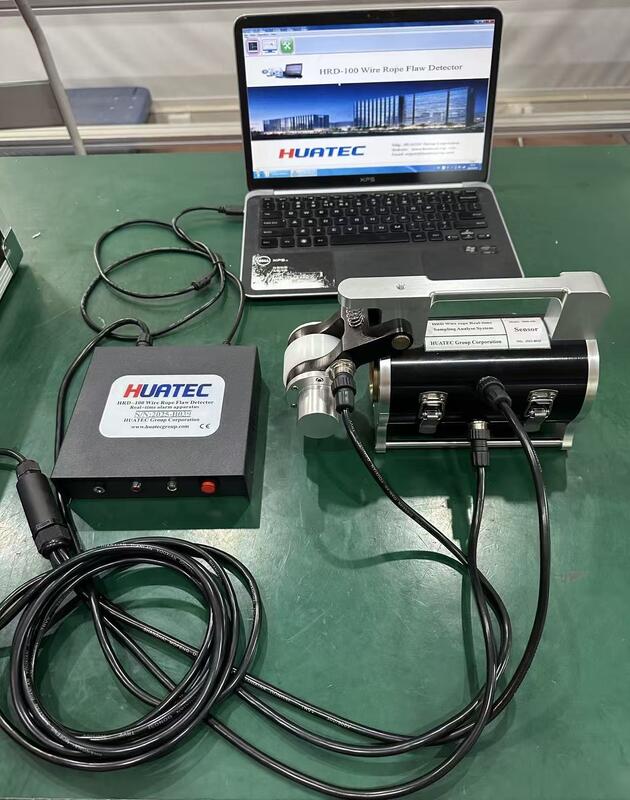

2. การจัดวางระบบ

3. แนะนำเซ็นเซอร์

เซ็นเซอร์แม่เหล็ก: เซ็นเซอร์ประกอบด้วยตัวระบุตำแหน่ง (ล้อนำ, ตัวเข้ารหัส), อุปกรณ์สร้างสนามแม่เหล็ก และหน่วยสุ่มตัวอย่าง หลังจากระบบเปิดใช้งาน เชือกและเซ็นเซอร์จะเคลื่อนที่สัมพัทธ์กัน จากนั้นจึงสามารถรวบรวมสัญญาณได้

ตัวระบุตำแหน่ง: ล้อนำหมุนหนึ่งรอบ ตัวเข้ารหัสโฟโตอิเล็กทริกจะส่งสัญญาณพัลส์การสุ่มตัวอย่าง ทำให้เกิดการสุ่มตัวอย่างที่ระยะห่างเท่ากัน

อุปกรณ์สร้างสนามแม่เหล็ก: เมื่อเชือกและเซ็นเซอร์เคลื่อนที่สัมพัทธ์กัน จะทำการสร้างสนามแม่เหล็กตามแนวแกนของเชือก

หน่วยสุ่มตัวอย่าง: เมื่อเชือกและเซ็นเซอร์เคลื่อนที่สัมพัทธ์กัน ช่องสุ่มตัวอย่างที่ประกอบด้วยองค์ประกอบฮอลล์จะแปลงสภาพการเปลี่ยนแปลงของฟลักซ์แม่เหล็กที่รั่วไหลของเชือกให้เป็นสัญญาณแรงดันจำลอง

4. เครื่องแจ้งเตือนแบบเรียลไทม์ HUATEC

เครื่องแจ้งเตือนแบบเรียลไทม์ HUATEC เป็นอุปกรณ์พกพาอเนกประสงค์สำหรับการรวบรวมข้อมูล โดยส่งและบันทึกสัญญาณที่แปลงแล้วไปยังคอมพิวเตอร์ผ่านสายส่งสัญญาณ RS232 ใช้ประโยชน์จากฟังก์ชัน CPU อันทรงพลังของคอมพิวเตอร์ในการประมวลผลและวิเคราะห์แบบเรียลไทม์ตามค่าเกณฑ์ที่ตั้งไว้ล่วงหน้าเพื่อส่งการแจ้งเตือนแบบเรียลไทม์ ชุดแบตเตอรี่ลิเธียมสำหรับจ่ายไฟให้เซ็นเซอร์ เอาต์พุต 5V มีพอร์ตชาร์จเพิ่มเติมที่สามารถจ่ายไฟและสวิตช์เปิด/ปิดได้

5. แนะนำซอฟต์แวร์

รูปที่ 3 รายการฟังก์ชันหลัก

6. ตัวเลือกเซ็นเซอร์
