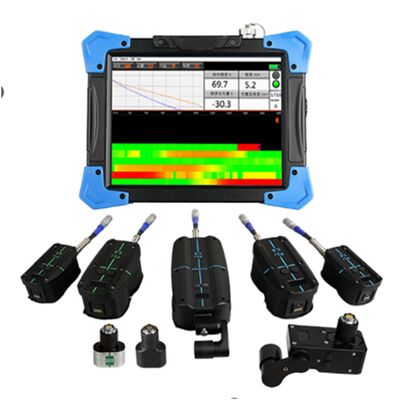

เครื่องตรวจจับความหนาผนังท่อโลหะชั้นนอกของสารเคลือบด้วยกระแสไหลวนแบบพัลส์ HEF-17B

HEF-17B การตรวจสอบกระแสในการใช้งาน ความหนาผนังท่อโลหะนอกชั้นคลุม เครื่องตรวจจับ

1       การนําเสนอสั้น ๆ

อุปกรณ์สามารถนําไปใช้ในการตรวจสอบในการใช้งานของความหนาของผนังท่อโลหะนอกชั้น cladding, แทนที่ปัจจุบันซีนูโซอิดลธรรมดาแรงผลักดันการกระแทกกระแสกระแสกระแทกสนามแม่เหล็กภายนอกของผู้นํา, ผู้นําในเซ็นเซอร์กระแสกระแสกระแสกระแสกระแสกระแสโดยวัดกระบวนการลดความแรงของสนามไฟฟ้าแม่เหล็กกระแส eddy, เพื่อประเมินระดับการเกรดของหนาผนังท่อโดยไม่มีการเคลือบ, โดยไม่มีการเชื่อม, อุปกรณ์สแกนต่อเนื่องในการใช้งาน, สามารถปรับปรุงประสิทธิภาพการตรวจสอบอย่างมาก

เมื่อเปรียบเทียบกับเทคโนโลยีการทดสอบกระแสกระแสกระแสกระแสกระแสกระแสกระแสคุณสมบัติการสแกนความแม่นยําการแทรกแซงจากปัจจัยสิ่งแวดล้อมน้อยลง, ประสิทธิภาพการตรวจจับสูง, ความละเอียดสูงขึ้น (สามารถตรวจสอบการกัดกรองเล็ก, อัตราการตรวจสอบที่พลาดน้อยมาก)เหมาะสําหรับการตรวจจับการกัดกร่อนของชิ้นส่วนที่มีความเสี่ยงสูง โดยไม่มีชั้นเคลือบ (โดยไม่ต้องหรือหลังจากการถอน) หรือชั้นเคลือบบาง (น้อยกว่า300mm แผ่นเคลือบกันการกัดกร่อน เป็นต้น) ตัวอย่างเช่น: ท่อกระบวนการโรงงานผลิต, ผนังน้ํา, ท่อเตา, ท่อต่อขนาดเล็ก, คอ, ที, เป็นต้น

2      รูปแบบและการตั้งค่า

3 ลักษณะการทํางาน

ฉัน  ★มีคีย์การสั้นและจอ LCD บน sonda ที่สามารถแสดงสถานะการทํางานและข้อมูลการตรวจจับในเวลาจริงและประสิทธิภาพการทํางานดีขึ้นมากโดยไม่ต้องทํางานบ่อยของเจ้าภาพระหว่างกระบวนการตรวจจับ.

ฉัน  ★โซนด์ใช้เทคโนโลยีฟอกัสอิเล็กทรอนิกส์ ซึ่งมีความละเอียดในพื้นที่ที่สูงกว่า การจําแนกที่ดีกว่า และมีความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่งสําหรับอาการบกพร่องการกัดกร่อนในท้องถิ่น

ฉัน  ไม่รู้สึกต่อรูปร่างของความบกพร่องcts, มันสามารถตรวจจับการเสียสภาพหนาผนังหรือความบกพร่องในการลดความหนาอื่น ๆ ของสื่อโลหะ "ที่มีชั้นปกปิด (ชั้นกันหนา, ชั้นเย็น, ชั้นป้องกัน, ฯลฯ) "

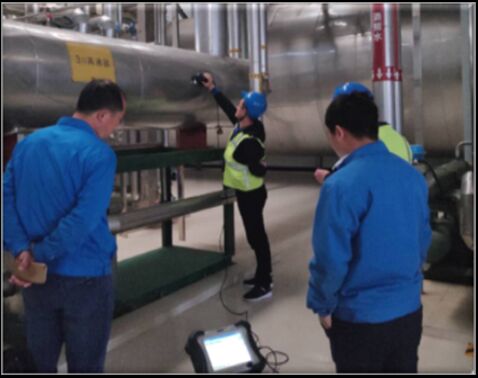

ฉัน  การตรวจสอบสามารถทําได้เมื่ออุปกรณ์กําลังทํางาน (อุปกรณ์มีอุณหภูมิสูง, อุณหภูมิต่ํา, วัสดุในอุปกรณ์ เป็นต้น)

ฉัน  วัสดุที่ตรวจพบ: การตรวจพบของหนาผนังที่เหลือ วัสดุโลหะไฟโรมาเนติก เช่น เหล็กคาร์บอน เหล็กสแตนเลสต่ํา

ฉัน  ★มันยังสามารถตรวจจับความหนาผนังที่เหลือของเหล็กไร้ขัดเหล็ก สายเหล็กอลูมิเนียมและวัสดุโลหะที่ไม่ใช่เหล็กเหล็ก

ฉัน  รูปแบบแผ่นท่อ: แผ่น, สายท่อท่อ ท่อท่อท่อ.

ฉัน  วัสดุชั้นคลุม: วัสดุที่ไม่นําไฟ, ไม่แม่เหล็ก ((อะซเบสโตส, ผสมและอื่น ๆ), เครือโลหะ, ใบเหล็ก, ใบอลูมิเนียมและชั้นป้องกันโลหะอื่น ๆ

ฉัน  แหล่งไฟฟ้าไฮบริด AC/DC แบตเตอรี่ลิตยูมที่สามารถชาร์จใหม่ได้

ฉัน  การออกแบบกันฝุ่นและต้านกระจาย IP64 ที่ปิดปิดเต็มที่ การออกแบบกันตกและต้านการสั่นสะเทือนของซิลิโคน

4 ปริมาตรเทคนิค

ฉัน  ความสูงการยกสูงสุด: 300 มม.

ฉัน  ความหนาผนังตรวจจับสูงสุด: 2รางวัล45 มม

ฉัน  กว้างของท่อ:≥20 มม.

ฉัน  ความหนาของชั้นป้องกันโลหะ:≤1 มม.

ฉัน  ★ความแม่นยําในการตรวจพบซ้ํา: 2%

ฉัน  ★ความละเอียดในการตรวจพบความบกพร่องจากการกัดกรอง: 5% (สัดส่วนปริมาณ)

ฉัน  ความเร็วในการวัด: 15 ~ 0.5 ครั้ง/วินาที (ลดลงตามความหนาของผนังที่วัดเพิ่มขึ้น)

ฉัน  ความยาวของสายสายตรวจ:3m, 10m (ไม่จําเป็น)

ฉัน  ★แบตเตอรี่ลิตยูมที่สามารถชาร์จใหม่ได้≥4 ชั่วโมง

ฉัน  ★ขนาดและน้ําหนัก: โฮสต์: L290×W220×H95mm≤3.8kg, ประเภท P1/ซอนด์ขนาดเล็ก: L106×W61×H52mm 0.5kg ประเภท P2/เครื่องสํารวจขนาดกลาง:L148×W73×H192mm 1 กิโลกรัม,P3/ โซนด์ขนาดใหญ่:L196×W100×H62.5mm 1.5kg

ฉัน  อุณหภูมิของสื่อทดสอบ: -200รางวัล800°C

ฉัน  อุณหภูมิสัมผัสของซอง:-50รางวัล+200°C

ฉัน  อุณหภูมิการทํางานของโฮสต์: -10°Cรางวัล+ 50°C

ฉัน  ความชื้น:≤85% R.H

ฉัน  พลังงานประกอบไฟฟ้าของอะแดปเตอร์: เฟสเดียวAC100~240V/1.7A,50/60Hzการออกเสียง DC20V/5A

ฉัน  การสูญเสียพลังงาน:≤38VA

5    รายการบรรจุ

ฉัน  หน่วยหลัก(รวมเคเบิลข้อมูล ชาร์จเคเบิลโซน 3m)                   1 ชุด

ฉัน  โซนดี้ความละเอียดสูง (ซีเอสรวมถึงมือ)  1 ชิ้น

ฉัน  โซนด์เหล็กคาร์บอน (C.S: ขนาดเล็ก, กลาง,ขนาดใหญ่)                            1 กลุ่ม

ฉัน  คู่มือการใช้งาน                                                                                1 หนังสือ

ฉัน  ใบรับรองการปรับระดับ HUATEC                                                        1 สําเนา

ฉัน  เครื่องมือ case/bag                                                                             1ชิ้น
