รายละเอียดสินค้า:
|
| ช่วงความหนา: | 0.8~9999มม. (สแกนแบบ A) 0.8~500มม. (สแกนแบบ C) | จำนวนช่องสัญญาณหน่วยเดียว: | 1-8 ช่องสัญญาณ เลือกส่ง/รับแยก/รวมกันได้ |
|---|---|---|---|
| ความถี่ของโพรบ: | 0.2~25เมกะเฮิรตซ์ | ข้อบกพร่องขั้นต่ำที่จะตรวจพบ: | ความลึก 5 มม., φ0.2มม |
| ได้รับช่วง: | 0dB~110dB โดยปรับขั้นละ 1dB และ 6dB | รับแบนด์วิธ: | 0.5MHz ~ 22MHz |
| กรองผ่านต่ำ: | สามารถเลือกได้ 3.5 / 5 / 7.5/ 10 MHz | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกหลายช่องสัญญาณ,อุปกรณ์ตรวจสอบอัลตราโซนิกแบบแช่น้ำ,เครื่องตรวจจับข้อบกพร่องแบบ A&C-scan พร้อมการรับประกัน |
||

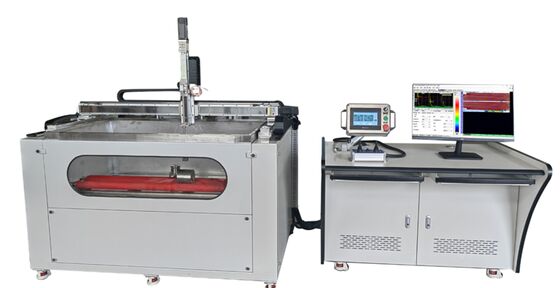

HUT-8 1-128 เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน A&C แบบแช่น้ำหลายช่องสัญญาณ
การใช้งานผลิตภัณฑ์

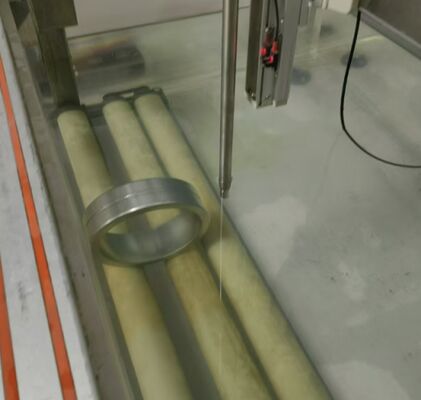

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบแช่น้ำเหมาะสำหรับระบบการตรวจสอบแบบ C-scan ของวัสดุต่างๆ เช่น เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อะลูมิเนียมอัลลอยด์ ไทเทเนียมอัลลอยด์ ทองแดงอัลลอยด์ และวัสดุผสม เป็นอุปกรณ์ทดสอบอัลตราโซนิกที่ใช้ในอุตสาหกรรมต่างๆ เช่น การบินและอวกาศ การต่อเรือ และโลหะที่ไม่ใช่เหล็ก เพื่อตรวจจับข้อบกพร่องภายใน เช่น รอยแตก การแยกชั้น ชั้นกาว การรวมตัว และรูพรุน
พารามิเตอร์ทางเทคนิคหลัก
| ช่วงความหนา |
0.8~9999 มม. (สแกน A)0.8~500 มม. (สแกน C) |
| จำนวนช่องสัญญาณต่อหน่วย | 1-8 ช่องสัญญาณ, เลือกการส่ง/รับแบบแยก/รวมได้ |
| สแกน C | การวิเคราะห์ส่วนตัดขวางแบบโทโมกราฟี, ขนาดส่วนตัดขวางขั้นต่ำ 0.1 มม. |
| ความถี่โพรบ | 0.2~25MHz |
| ขนาดขั้นโพรบเดี่ยว | 0.1~3 มม. |
| ขนาดขั้นใหญ่ | 80, 200, 400 และ 800 มม. (สี่ข้อกำหนด) |
| ข้อบกพร่องขั้นต่ำที่ต้องตรวจจับ | ความลึก 5 มม.φ0.2 มม. |
| แรงดันไฟฟ้าส่ง |
-350V เป็นทางเลือก |
| อิมพีแดนซ์ส่ง | 400Ω, 80Ω |
| ขอบขาลงของพัลส์ |
<15ns (10%~90%) |
| ความกว้างพัลส์ |
30–1000 ns, เพิ่มทีละ 5 ns |
| ความถี่ในการทำงาน |
100MHz |
| ช่องสัญญาณสุ่มตัวอย่าง |
1 / 2 / 4เลือกเส้นทาง, การทำงานแบบขนาน |
| ความถี่สุ่มตัวอย่าง |
100 MHz (8 บิต) |
| ช่วงเกน |
0dB~110dB, เพิ่มทีละ 1dB และ 6dB |
| ฟิลเตอร์กรองความถี่ต่ำ |
3.5 / 5 / 7.5/ 10 MHz เลือกได้ |
| แบนด์วิดท์รับ |
0.5MHz ~ 22MHz |
| วิธีการตรวจจับ |
ความถี่วิทยุ/การตรวจจับเต็มรูปแบบ, เลือกครึ่งบวกหรือครึ่งลบได้ |
| ความเป็นเชิงเส้นแนวนอน |
<0.5% |
| ความเป็นเชิงเส้นแนวตั้ง |
<3% |
| ความละเอียด |
>28dB |
| อัตราส่วนความไว |
>55dB |
| ความถี่ซ้ำ |
2.5kHz~5kHz (ต่อช่องสัญญาณ) |
| การเข้ารหัสและการนับ |
2 แกน, เฟส AB, หรือพัลส์ + ทิศทาง |
| อินพุต/เอาต์พุตการแยกด้วยแสง |
8/8 ช่องสัญญาณ |
| อินเทอร์เฟซสัญญาณ |
SMA/BNC เป็นทางเลือก |
| อินเทอร์เฟซเครือข่าย |
100Mbps |
| สภาพแวดล้อมอุณหภูมิ |
-30°C ~ 70°C |
| ความชื้นแวดล้อม |
<90% |
คุณสมบัติ
Ø วัตถุที่ต้องทดสอบ: แผ่นเรียบ, ทรงกระบอก, กรวย, ฝาทรงกลม, และรูปทรงหมุนรอบแกน;
Ø ซอฟต์แวร์แสดงโหมดการสแกน เช่น A scan, B scan, C scan, D scan และการวัดความหนา
Ø ซอฟต์แวร์ C-scan tomography สามารถทำการวิเคราะห์การแบ่งส่วนของชิ้นส่วน โดยมีขนาดการแบ่งส่วนขั้นต่ำ 0.1 มม.
Ø ประเภทโพรบ: โฟกัสแบบจุด, โฟกัสแบบเส้น
Ø รองรับฟังก์ชันการวิเคราะห์เชิงปริมาณ ซึ่งสามารถแสดงตำแหน่ง รูปร่าง และขนาดของข้อบกพร่องภายในในชิ้นส่วนที่ทดสอบในรูปแบบของภาพ และทำการสถิติขนาดข้อบกพร่องและพื้นที่ และคำนวณพื้นที่ข้อบกพร่องและอัตราข้อบกพร่องโดยอัตโนมัติ
Ø รองรับการระบุตำแหน่งข้อบกพร่องอัตโนมัติ และเหมาะสำหรับการสแกนและวิเคราะห์ชิ้นงานเดียวหรือหลายชิ้นพร้อมกัน มีการระบุตำแหน่งที่แม่นยำ ความแม่นยำในการตรวจจับสูง และการสร้างภาพ C-scan ที่เข้าใจง่าย
Ø บอร์ดอัลตราโซนิกใหม่ใช้ช่วงแบนด์วิดท์กว้าง อัตราการสุ่มตัวอย่างสูง และความถี่ซ้ำสูงของระบบอัลตราโซนิก
ซอฟต์แวร์ C-scanning สามารถวัดพื้นที่ข้อบกพร่อง ระยะห่างระหว่างข้อบกพร่อง ประเมินข้อบกพร่อง และทำเครื่องหมายบริเวณที่ผิดปกติได้โดยตรง ซึ่งช่วยในการวิจัยและบันทึกผลการทดลอง
Ø ระบบมีฟังก์ชันการทำงานแบบไม่ต้องดูแล หลังจากผู้ใช้ตั้งค่าพารามิเตอร์แล้ว ระบบสามารถสแกน บันทึกข้อมูล และทำงานอื่นๆ ได้โดยอัตโนมัติ หลังจากสแกนเสร็จสิ้น ระบบจะกลับไปยังจุดเริ่มต้นโดยอัตโนมัติและรอการสแกนครั้งต่อไป
Ø ซอฟต์แวร์การรับและวิเคราะห์ข้อมูลมีอินเทอร์เฟซผู้ใช้ภาษาจีน (มีอินเทอร์เฟซภาษาอังกฤษด้วย) อินเทอร์เฟซผู้ใช้เป็นมิตร ใช้งานง่าย และให้ผลลัพธ์ที่เข้าใจง่าย ลดความต้องการทักษะทางเทคนิคสำหรับผู้ปฏิบัติงาน ฟังก์ชันสามารถอัปเกรดได้อย่างต่อเนื่องตามความต้องการของลูกค้า
