รายละเอียดสินค้า:
|
| ช่วงค่าความแข็ง: | 8-650 HBW | ข้อผิดพลาดในการวัดเส้นผ่านศูนย์กลางการเยื้อง: | ≤1% |
|---|---|---|---|
| ความหยาบผิว: | ≤Ra 0.8μm | หัวกด: | φ2.5มม.、φ5มม.、φ10มม |
| จำนวนการทดสอบแรงกระแทก: | 30 ครั้ง | ||
| เน้น: | บล็อกการปรับระดับการทดสอบความแข็งของ Brinell,บล็อกการทดสอบความแข็งแบบมาตรฐาน,อุปกรณ์ปรับระดับการทดสอบที่ไม่ทําลาย |
||

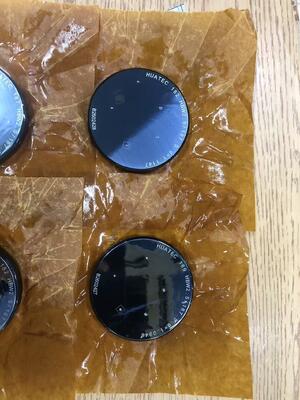

บล็อกทดสอบความแข็งบริเนลล์สำหรับการสอบเทียบมาตรฐาน
บล็อกความแข็งบริเนลล์เป็นบล็อกทดสอบมาตรฐานที่ใช้สำหรับการสอบเทียบเครื่องทดสอบความแข็งบริเนลล์ ค่าความแข็ง (HBW) คำนวณจากการวัดเส้นผ่านศูนย์กลางของการกดทับ ข้อมูลสำคัญมีดังนี้: ลักษณะและพารามิเตอร์หลัก
| บล็อกบริเนลล์ | (180-650)HBW 10/3000 | φ90×φ12×16 หรือ 60×40×10/ 0.85กก. |
| (180-650)HBW 5/750 | ||
| (180-650)HBW 2.5/187.5 | ||
| (95-125)HBW 10/1000 | ||
| (95-125)HBW 5/250 | ||
| (95-125)HBW 2.5/62.5 |
1. หลักการทดสอบ
ใช้หัวกดแบบลูกบอลโลหะผสมแข็ง (มีเส้นผ่านศูนย์กลาง D = 2.5/5/10 มม.) ใช้แรงทดสอบ (เช่น 306N - 3000kgf) และเวลาคงที่ 10 - 35 วินาที จากนั้นวัดเส้นผ่านศูนย์กลางของการกดทับ d และสูตรการคำนวณคือ:
HBW = 0.102 × (2F) / [πD(D - √(D² - d²))]
ช่วงค่าความแข็ง: 8 - 650 HBW หากเกินขีดจำกัดบน ควรใช้เครื่องทดสอบความแข็งแบบร็อกเวลล์แทน
2. การวางตำแหน่งการทดสอบแบบไม่ทำลาย
การกดทับมีขนาดใหญ่ (โดยทั่วไปคือ 0.24D - 0.6D) ซึ่งเป็นการทดสอบแบบสร้างความเสียหายเล็กน้อย ไม่สามารถใช้กับผลิตภัณฑ์สำเร็จรูปหรือวัสดุเคลือบผิวบาง (ความหนาควร ≥ 8 เท่าของความลึกของการกดทับ) เหมาะสำหรับการประเมินความแข็งระดับมหภาคของวัสดุที่มีเม็ดหยาบ วัสดุผสม ฯลฯ
3. การเลือกสเกล
· HBW10/3000: เหล็ก, โลหะผสมนิกเกิล (95 - 650 HBW)
· HBW10/1000: โลหะผสมอลูมิเนียม, โลหะผสมทองแดง (31 - 218 HBW)
· HBW5/250: ชิ้นส่วนบางหรือโลหะอ่อน
4. มาตรฐานและข้อกำหนดล่าสุด
· GB/T 231.1-2018: วิธีทดสอบ (แทนที่ฉบับปี 2009)
· GB/T 231.3-2022: การสอบเทียบบล็อกความแข็งมาตรฐาน (ภายใต้การกำกับดูแลของคณะกรรมการมาตรฐานเครื่องทดสอบแห่งชาติ)
· ข้อกำหนดการสอบเทียบ: ความขรุขระของพื้นผิว ≤ Ra 0.8μm, ระยะห่างระหว่างจุดกดทับที่อยู่ติดกัน ≥ 3 เท่าของเส้นผ่านศูนย์กลางการกดทับ ข้อควรระวังในการปฏิบัติ
· ข้อกำหนดตัวอย่าง: พื้นผิวควรเรียบและปราศจากคราบน้ำมัน, ความหนาควร ≥ 10 มม. (เพื่อหลีกเลี่ยงการเสียรูปด้านหลัง), และพื้นผิวทดสอบควรขนานกับพื้นผิวด้านล่าง
· การสอบเทียบอุปกรณ์: ใช้บล็อกมาตรฐานกดล่วงหน้า 5 จุดทุกวัน หากข้อผิดพลาดเกินขีดจำกัด จำเป็นต้องมีการสอบเทียบ (เช่น ข้อผิดพลาดในการวัดเส้นผ่านศูนย์กลางการกดทับ ≤ 1%)
· ข้อจำกัด:
· ไม่สามารถเปรียบเทียบผลลัพธ์จากสเกลที่แตกต่างกันได้โดยตรง (เช่น HBW10/3000 และ HBW5/250);
· ไม่สามารถแปลงค่าความแข็งเป็นความแข็งแบบร็อกเวลล์หรือวิกเกอร์สได้อย่างแม่นยำ (อ้างอิง ASTM E140 ซึ่งต้องได้รับการยืนยันจากลูกค้า)
สถานการณ์การใช้งานในอุตสาหกรรม
· สาขาที่ใช้งานได้: การตรวจสอบเป็นชุดของชิ้นส่วนหล่อ, ชิ้นส่วนตีขึ้นรูป, เหล็กอบอ่อน/อบคืนตัว ฯลฯ ของวัสดุที่มีเม็ดหยาบ
