รายละเอียดสินค้า:
|
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ200-240V 50/60เฮิร์ต | ความแรงของสนามแม่เหล็กกลาง: | > 450GS (ขีดจำกัดจริงคือ 508GS) |
|---|---|---|---|
| Demagnetization ปัจจุบัน: | 9.8A-0 | อัตราการโหลดชั่วคราว: | 10%-20% |
| เน้น: | คอยล์ตรวจสอบการล้างอำนาจแม่เหล็ก DC,อุปกรณ์ทดสอบอนุภาคด้วยแม่เหล็ก,คอยล์ตรวจสอบ NDT HCDX-C280DC |
||

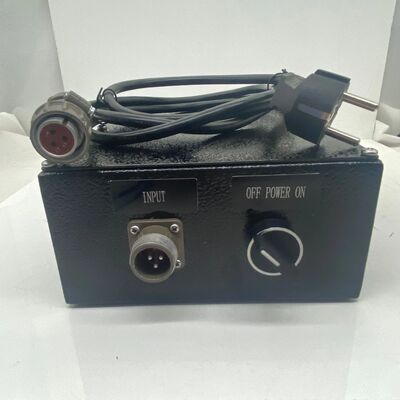

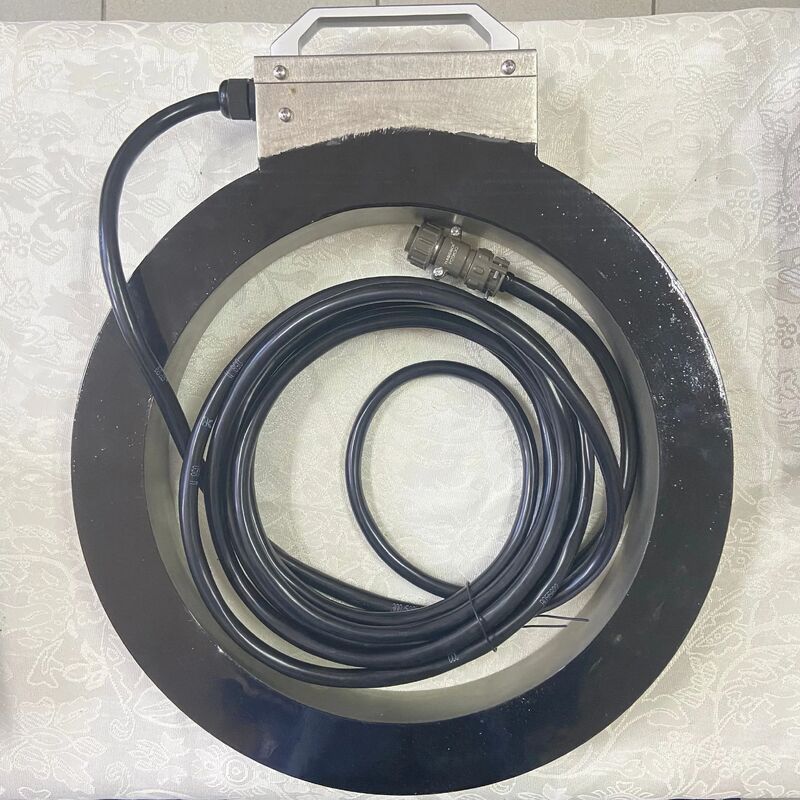

HCDX-C280DC DC Demagnetization และ Magnetization Particle Inspection Coil เครื่องตรวจสอบอนุภาค
I. ภาพรวมสินค้า
*ชื่อสินค้า: สายโค้ลแม่เหล็กแบบ DC และ demagnetization
*รุ่นสินค้า: HCDX-C280DC
*การใช้งานหลัก: ผลิตภัณฑ์นี้เป็นส่วนประกอบสําคัญของอุปกรณ์ตรวจสอบอนุภาคแม่เหล็กใช้ในการแม่เหล็ก (แม่เหล็ก) และ demagnetizing อะไหล่งานแม่เหล็กเหล็กเพื่อตรวจหาความบกพร่องบนผิวหรือใกล้ผิวของอะไหล่งาน.
* คุณสมบัติของสินค้า: จากรายงานการทดสอบโรงงาน อุปกรณ์นี้มีลักษณะของสนามแม่เหล็กกลางที่แข็งแรง (สูงสุด 508GS หรือมากกว่า) ผลลัพธ์การลดแม่เหล็กที่ดีเยี่ยม (สูงสุด 0.1mT)การทํางานที่มั่นคงและความปลอดภัยและความน่าเชื่อถือ
II ปริมาตรเทคนิค
ปริมาตรต่อไปนี้ได้รับการทดสอบและตรวจสอบว่ามีคุณสมบัติเมื่อออกจากโรงงาน ซึ่งแสดงให้เห็นถึงตัวชี้วัดการทํางานของอุปกรณ์ในสภาพการทํางานปกติ:
| กระแสแม่เหล็ก | เมื่อความดันการทํางานเป็น AC230V, กระแสไฟฟ้าสูงสุดคือ 9.8A (ช่วงการปรับที่แนะนําคือ 0-8A. การใช้กระแสไฟฟ้าเกินขั้นต่ําอาจทําให้โค้ลอุ่นเกิน) |
| กระแสลดแม่เหล็ก | 9.8A - 0 |
| ความแข็งแรงของสนามแม่เหล็กกลาง |
> 450 กรัม (ขั้นต่ําจริงคือ 508 กรัม) |
| อัตราความผิดพลาดของกระแสแม่เหล็กแกน | ≤ ± 10% (การวัดจริงคือ < + 3%) รับประกันการแม่เหล็กแบบเดียวกัน |
| ผลลัพธ์การลดแม่เหล็ก |
สนามแม่เหล็กเหลือ ≤ 0.2mT (การวัดจริงคือ 0.1mT) |
| ความต้านทานต่อความละเอียดทั้งหมด | ≥ 2MΩ (การวัดจริงคือ 5.2MΩ) รับประกันความปลอดภัยทางไฟฟ้า |
| ความรู้สึก |
สามารถปรับระดับได้ โดยใช้ชิ้นทดสอบมาตรฐาน A1 15/50 พร้อมจอชัดเจน |
| ความ อุณหภูมิ เพิ่ม ขึ้น |
ภายใต้อัตราการแบกของ 10% - 20% หลังจากการทํางานต่อเนื่องเป็นเวลา 4 ชั่วโมง การเพิ่มอุณหภูมิตรงกับมาตรฐาน JB/T8290-2011 |
| เสียงทํางาน | < 60dB |
III ขั้นตอนการดําเนินงาน
(1) การตรวจสอบก่อนการดําเนินการ
* ตรวจสอบความปลอดภัย: ให้แน่ใจว่าอุปกรณ์ถูกต้องติดพื้นและตรวจสอบสายไฟฟ้าและสายไฟออกเพื่อความสมบูรณ์สังเกตว่าพื้นผิวของอุปกรณ์บาดเจ็บหรือไม่ และยืนยันว่าสัญญาณเตือนความปลอดภัยจะเห็นได้ชัด.
*ตรวจสอบอุปกรณ์เสริม: ยืนยันว่าอุปกรณ์เสริมทั้งหมด (เช่นสายเชื่อม, เครื่องเชื่อม, ฯลฯ) ครบถ้วนและอยู่ในสภาพดี
*การยืนยันด้านสิ่งแวดล้อม: ให้แน่ใจว่าสภาพแวดล้อมในการทํางานแห้งและสะอาด และไม่มีวัตถุที่เผาไหม้หรือระเบิด
(2) ขั้นตอนการชาร์จ
*เชื่อมชิ้นงาน: เชื่อมปลายการออกของอุปกรณ์อย่างมั่นคงกับชิ้นงานที่จะตรวจสอบ
* การตั้งค่าปารามิเตอร์: โดยใช้วัสดุ, รายละเอียดและมาตรฐานการตรวจสอบของชิ้นงาน, กําหนดกระแสแม่เหล็กที่เหมาะสมในช่วง 0-8A.แนะนําให้เริ่มต้นด้วยกระแสที่ต่ํากว่า.
* เริ่มการชาร์จ: กดปุ่มชาร์จ แล้วอุปกรณ์จะทําให้ชิ้นงานเป็นแม่เหล็ก เวลาการแม่เหล็กมักจะสั้นมาก (ไม่กี่วินาที)
*ใช้ Magnetic Suspension: พ่น Magnetic Suspension บนพื้นผิวของชิ้นงานระหว่างหรือทันทีหลังจากการ magnetization
*ตรวจสอบความบกพร่อง: ภายใต้แสงสว่างที่เหมาะสม, สังเกตว่ามีรอยแม่เหล็กบนพื้นผิวของชิ้นงาน. คุณสามารถใช้ชิ้นทดสอบ A1 15/50 เพื่อตรวจสอบว่าความรู้สึกตามมาตรฐานหรือไม่
(3) ขั้นตอนการดําเนินงานการปลดแม่เหล็ก
*ล้างแม่เหล็กของชิ้นงาน: ให้แน่ใจว่าชิ้นงานอยู่ในศูนย์กลางของม้วน
* เริ่มการลดแม่เหล็ก: กดปุ่มลดแม่เหล็ก และอุปกรณ์จะดําเนินการลดแม่เหล็กโดยอัตโนมัติการ demagnetization ได้เสร็จสิ้นเมื่อตัวชี้วัดปัจจุบันเมตรกลับไปที่ศูนย์.
*การตรวจสอบผล: ใช้เครื่องมือวัดสนามแม่เหล็ก (เช่น Gaussmeter) เพื่อตรวจสอบสนามแม่เหล็กที่เหลือที่ส่วนสําคัญของชิ้นงาน2mT (การวัดจริงมักจะถึง 0.1mT)
IV การป้องกันและการบํารุงรักษา
*เตือนความปลอดภัย:
ให้แน่ใจว่าการติดดินที่น่าเชื่อถือได้ระหว่างการทํางาน เพื่อป้องกันการกระแทกไฟฟ้า
อุปกรณ์จะสร้างสนามแม่เหล็กที่แข็งแรง คนที่มีเครื่องเต้นหัวใจ เครื่องแพทย์ที่ปลูก และผู้หญิงตั้งครรภ์ ควรอยู่ห่างออกไป
หลีกเลี่ยงการสัมผัสปลายไฟฟ้าแรงสูงโดยตรงเมื่ออุปกรณ์ทํางาน
* คําแนะนําการปฏิบัติงาน:
อย่าทํางานนานเกินกระแสแม่เหล็กสูงสุด (8A) เพื่อหลีกเลี่ยงการทําลายอุปกรณ์
เมื่อทํางานอย่างต่อเนื่อง ให้ความสนใจในอัตราการใช้งานของอุปกรณ์ (10% - 20%) และหลีกเลี่ยงการเพิ่มอุณหภูมิอย่างมากเนื่องจากการใช้งานที่หนักในระยะยาวแนะนําให้หยุดเครื่องสําหรับการเย็นหรือลดอัตราภาระหลังจาก 2 ชั่วโมงของการทํางาน.
ให้ อุปกรณ์ สะอาด และ แห้ง และ ตรวจ สอบ ระยะ เวลา ว่า อุปกรณ์ กัน ความ รุนแรง อย่าง ไร
*การบํารุงรักษาประจําวัน:
ตรวจ สอบ คุณภาพ ของ เครื่อง สปริง อย่าง สม่ําเสมอ หาก มี ความ เสียหาย อย่ างรวดเร็ว เพื่อ ป้องกัน การ ตัด แรส
ตรวจสอบเป็นประจําว่า เครื่องมือไฟฟ้าและระบบปฏิบัติการทั้งหมดทํางานปกติหรือไม่
เมื่อไม่ใช้เป็นเวลานาน ควรเก็บไว้ในที่แห้งและอากาศดี
V. การแก้ไขความผิดพลาด (สั้น)
|
ปรากฏการณ์ |
เหตุผลที่เป็นไปได้ |
มาตรการที่แนะนํา |
|
ไม่สามารถมักเนต / ถอนมักเนต |
พลังงานไฟฟ้าไม่เชื่อมต่อ และสายไฟไม่เชื่อมต่ออย่างถูกต้อง |
ตรวจสอบไฟฟ้า, สวิตช์และสายเชื่อม |
|
สนามแม่เหล็กกลางที่ไม่เพียงพอ |
การตั้งค่ากระแสแม่เหล็กอากาศต่ําเกินไป |
เพิ่มปัจจุบันอย่างถูกต้อง (ภายในช่วง 8A) |
|
สนามแม่เหล็กที่เหลือแข็งแรงมากหลังจากการปลดแม่เหล็ก |
ขั้นตอนการถอนแม่เหล็กไม่ได้ดําเนินการทั้งหมดหรือวัสดุของชิ้นงานเป็นพิเศษ |
ทําการถอนแม่เหล็กอีกครั้ง หรือติดต่อกับช่าง |
|
เสียงที่ผิดปกติจากอุปกรณ์ |
องค์ประกอบภายในหลุด |
หยุดเครื่องมือทันที และติดต่อคนซ่อมมืออาชีพ |
