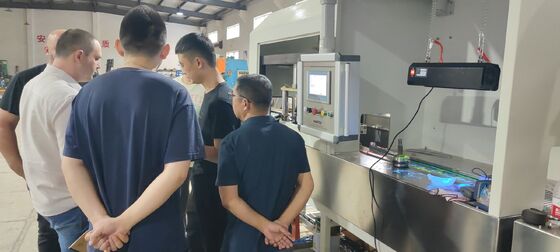

เครื่องตรวจสอบอนุภาคแม่เหล็กเรืองแสง

เครื่องตรวจสอบอนุภาคแม่เหล็กเรืองแสง

1.หลักการทำงาน

การตรวจจับอนุภาคแม่เหล็กใช้ปฏิกิริยาระหว่างสนามแม่เหล็กที่รั่วไหลกับผงแม่เหล็กที่ข้อบกพร่องของชิ้นงาน โดยใช้ประโยชน์จากความแตกต่างของการซึมผ่านของข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวของผลิตภัณฑ์เหล็ก (เช่น รอยแตก การรวมตัวของตะกรัน เส้นผม ฯลฯ) กับการซึมผ่านของเหล็ก หลังจากการทำให้เป็นแม่เหล็ก สนามแม่เหล็กที่ตำแหน่งที่ไม่ต่อเนื่องของวัสดุเหล่านี้จะบิดเบี้ยว ทำให้เกิดส่วนหนึ่งของการรั่วไหลของฟลักซ์แม่เหล็ก และส่งผลให้เกิดสนามแม่เหล็กที่รั่วไหล ดังนั้นจึงดึงดูดผงแม่เหล็กให้มารวมตัวกันที่ข้อบกพร่อง - รอยแม่เหล็ก ภายใต้สภาวะแสงที่เหมาะสม แสดงตำแหน่งและรูปร่างของข้อบกพร่อง

2.การใช้งาน

เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กเรืองแสงใช้สำหรับตรวจจับพื้นผิวและใกล้พื้นผิวของชิ้นงานเฟอร์โรแมกเนติก (เช่น เฟือง วงแหวนเฟือง เพลาเฟือง ฯลฯ) ที่เกิดจากการตีขึ้นรูป การชุบแข็ง การเจียร การล้าที่ทำให้เกิดรอยแตกและการรวมตัวของตะกรัน และข้อบกพร่องละเอียดอื่นๆ

วิธีการทำงาน: ชิ้นส่วนจะถูกทำให้เป็นแม่เหล็ก หากมีรอยแตกหรือข้อบกพร่อง จะเกิด "สนามรั่วไหล" ขึ้น ผงแม่เหล็กเรืองแสงจะถูกนำมาใช้ ซึ่งจะรวมตัวกันที่สนามรั่วไหลเหล่านี้ ภายใต้แสง UV (แสงสีดำ) อนุภาคเหล่านี้จะเรืองแสงสว่าง ทำให้ข้อบกพร่องมองเห็นได้
· ข้อบกพร่องเป้าหมาย: ระบุรอยแตก รอยตะเข็บ การรวมตัวของตะกรัน รอยพับ และข้อบกพร่องละเอียดอื่นๆ ที่เกิดจากการล้า การอบชุบด้วยความร้อน การตีขึ้นรูป การหล่อ หรือการตัดแต่ง

พารามิเตอร์ทางเทคนิค

ช่วงการตรวจจับ:เส้นผ่านศูนย์กลางเฟือง≤700 มม.,ความสูง≤410 มม.；

เส้นผ่านศูนย์กลางแนวแกน≤300 มม.,ความยาว＜700 มม.

ระยะห่างขั้วไฟฟ้า:0~410 มม.(ปรับได้)

กระแสไฟฟ้าเส้นรอบวง:AC 0~8000A ค่าประสิทธิผล(พร้อมตัวควบคุมเฟสการตัดวงจร)

ศักย์แม่เหล็กตามยาว:AC 0~18000AT ค่าประสิทธิผล(พร้อมตัวควบคุมเฟสการตัดวงจร)

วิธีการตรวจจับ: การตรวจจับอนุภาคแม่เหล็กเรืองแสง

โหมดการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กตามแนวเส้นรอบวง การทำให้เป็นแม่เหล็กตามแนวแกน การทำให้เป็นแม่เหล็กแบบผสม

โหมดการจับยึด: การจับยึดด้วยลม

ผลการลดอำนาจแม่เหล็ก: ค่าความคงเหลือแม่เหล็กน้อยกว่า 0.3 mT

ความไวในการตรวจจับ:ฟิล์มทดสอบมาตรฐาน A1 (15/50) แสดงผลชัดเจน

แหล่งจ่ายไฟ: สามเฟส ห้าสาย AC 380V 50Hz

3. คำอธิบายอุปกรณ์

3.1ระบบควบคุมไฟฟ้า

ระบบควบคุมใช้โปรแกรมควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) ซึ่งควบคุมการทำงานของขั้วไฟฟ้าสองขั้วและอุปกรณ์ทำให้เป็นแม่เหล็กและลดอำนาจแม่เหล็ก โดยมีตู้ควบคุมเป็นส่วนหลัก ประกอบด้วยส่วนประกอบการทำงานต่างๆ วงจรทริกเกอร์การทำให้เป็นแม่เหล็ก หม้อแปลงหลัก ฯลฯ

ป้อนกระแสแม่เหล็กและพารามิเตอร์อื่นๆ ผ่านหน้าจอสัมผัส ด้วยโมดูลอินพุต/เอาต์พุตแบบอนาล็อกของ PLC เพื่อให้ได้ฟังก์ชันตั้งค่ากระแสแม่เหล็กไว้ล่วงหน้า

ไฟแสดงสถานะ ปุ่ม และไฟทำงานทั้งหมดของโฮสต์ตรวจจับข้อบกพร่องใช้แรงดันไฟฟ้าปลอดภัย 24V

โฮสต์ตรวจจับข้อบกพร่อง เครื่องลดอำนาจแม่เหล็ก และเปลือกตู้จ่ายไฟมีการต่อสายดินอย่างน่าเชื่อถือ.

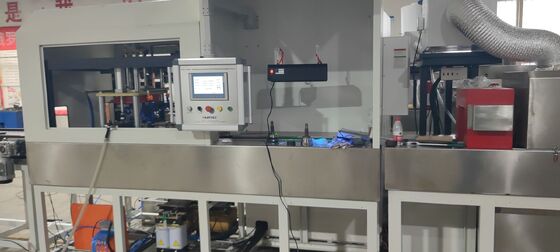

3.2โฮสต์

เครื่องหลัก:โครงเครื่อง ถังเก็บสแตนเลส เครื่องทำให้เป็นแม่เหล็ก ระบบฉีดพ่น

โครงเครื่อง: โครงเครื่องเชื่อมด้วยวัสดุคุณภาพสูง แข็งแรงและสวยงาม ไม่มีโครงสร้างมุมแหลมที่ชัดเจนภายในช่วงความสูงของผู้ปฏิบัติงานรอบโครงเครื่อง

ถังเก็บสแตนเลส: ทำจากสแตนเลสคุณภาพสูงสำหรับเก็บสารแขวนลอยแม่เหล็ก

เครื่องทำให้เป็นแม่เหล็ก: ประกอบด้วยกลไกการจับยึด ขั้วไฟฟ้าทำให้เป็นแม่เหล็ก และขดลวดทำให้เป็นแม่เหล็ก ขั้วไฟฟ้าทำให้เป็นแม่เหล็กทำให้ชิ้นงานเป็นแม่เหล็กตามแนวเส้นรอบวง และขดลวดทำให้เป็นแม่เหล็กตามแนวแกน แผ่นขดลวดและขั้วไฟฟ้าทำจากทองแดงคุณภาพสูง กลไกการจับยึดขับเคลื่อนด้วยส่วนประกอบนิวแมติก และชิ้นงานจะถูกจับยึดระหว่างขั้วไฟฟ้าสองขั้วเพื่อสร้างวงจรแม่เหล็กตามแนวเส้นรอบวง

3.3ระบบฉีดพ่นสารแขวนลอยแม่เหล็ก

ประกอบด้วยถังเก็บสารแขวนลอยแม่เหล็ก ปั๊มน้ำ ท่อ และหัวฉีด ถังเก็บมีหน้าที่รวบรวม กวน และปั๊มสารแขวนลอยแม่เหล็กที่ไหลย้อนกลับไปยังหัวฉีด ถังเก็บของเหลวอยู่ภายนอก และติดตั้งล้ออเนกประสงค์พร้อมอุปกรณ์เบรกที่ด้านล่าง ถังเก็บสารแขวนลอยแม่เหล็ก แท่นสังเกต และสายพานลำเลียงลดอำนาจแม่เหล็กของเครื่องหลัก ทั้งหมดจะถูกส่งกลับไปยังถังเก็บของเหลวเพื่อหลีกเลี่ยงการหยด

4. แบรนด์หลักและซัพพลายเออร์ของชิ้นส่วนไฟฟ้า

ส่วนประกอบและชิ้นส่วนทั้งหมดของอุปกรณ์เป็นผลิตภัณฑ์แบรนด์ดังนำเข้าหรือในประเทศ ผลิตภัณฑ์ที่ผลิตเองผ่านการทดสอบคุณภาพแล้ว

5. อื่นๆ

5.1 การติดตั้งและแก้ไขข้อบกพร่อง

5.1 การรับประกันคุณภาพและบริการหลังการขาย

5.1.1 ส่วนประกอบและวัตถุดิบทั้งหมดของอุปกรณ์จะต้องผ่านการคัดกรองและการรับรองอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตโดยผู้ผลิตทั่วไป

5.1.2 ชิ้นส่วนที่ผลิตเองทั้งหมดจะต้องทำจากวัสดุที่มีคุณสมบัติเหมาะสมตามข้อกำหนดของกระบวนการออกแบบอย่างเคร่งครัด

9.1.3 ระยะเวลาการรับประกันคือ 12 เดือนนับจากวันที่รายงานการยอมรับที่ผ่านการรับรองลงนามโดยทั้งสองฝ่าย และบริการจะมีอายุการใช้งานตลอดชีพ

5.2 การบรรจุและการขนส่ง

5.2.1 กล่องบรรจุภัณฑ์ควรได้รับการบรรจุตามข้อกำหนดมาตรฐานอย่างเคร่งครัด

5.2.2 ค่าใช้จ่ายในการบรรจุภัณฑ์และการขนส่ง ค่าขนส่ง และเบี้ยประกันภัยการขนส่ง จะต้องรับภาระโดยผู้ขอตามมาตรฐานแห่งชาติ ในขณะที่ค่าใช้จ่ายในการบรรจุภัณฑ์จะต้องรับภาระโดยผู้จัดจำหน่าย

6. ตารางการกำหนดค่า:

กลไกการทำให้เป็นแม่เหล็กแนวตั้ง (การตรวจจับเฟือง)   1 ชุด

กลไกการทำให้เป็นแม่เหล็กแนวนอน (การตรวจจับเพลาเฟืองและชิ้นส่วนขนาดเล็ก)   1 ชุด

แหล่งจ่ายไฟทำให้เป็นแม่เหล็ก (ตู้ควบคุมกำลัง)   1 ชุด

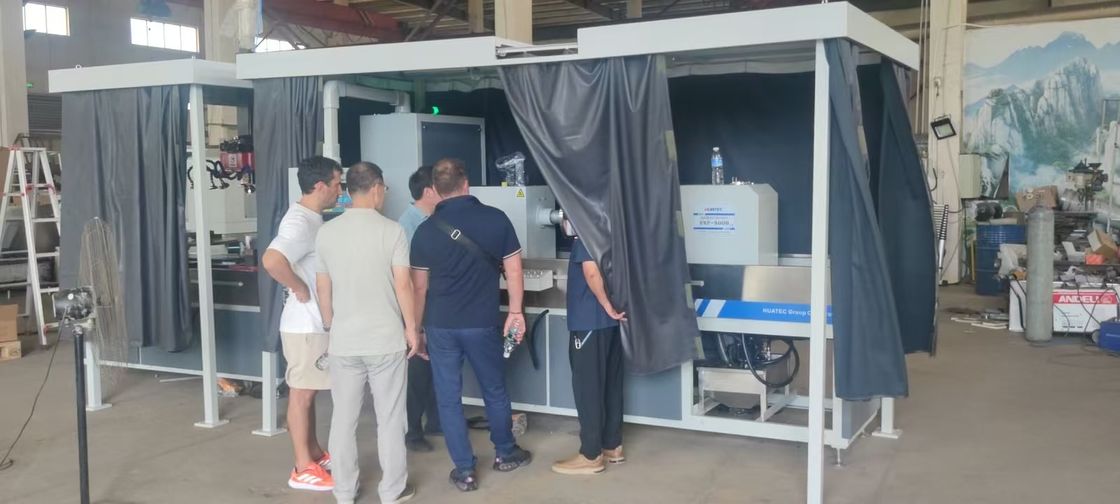

ห้องมืด   2 ชุด

ผงแม่เหล็กเรืองแสง  1 กระป๋อง

ฟิล์มทดสอบมาตรฐาน  1 ชุด

เครื่องวัด ค่าความคงเหลือแม่เหล็ก  1 ชุด

สวิตช์เท้า   1 ชุด

ไฟ UV แบบแขวน  1 ชุด

ไฟ UV แบบมือถือ  1 ชุด
