PSM-5 บล็อคการปรับระดับแผ่นจอจอระบบ Penetrant

แผ่นตรวจสอบระบบสารแทรกซึม PSM-5

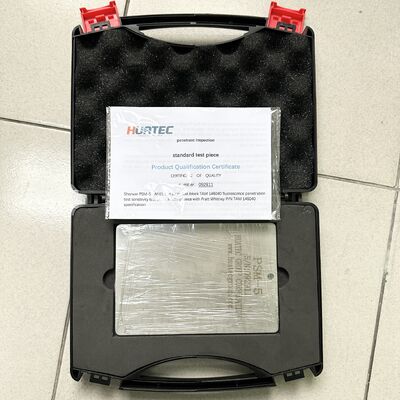

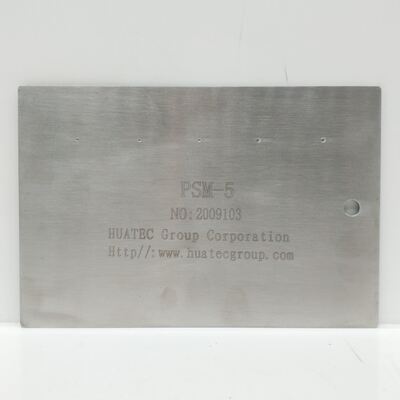

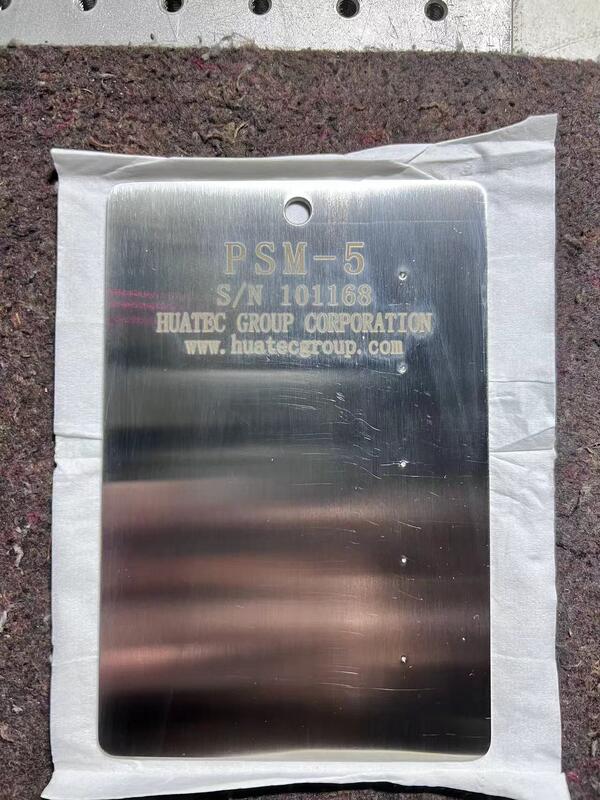

แผ่นตรวจสอบระบบสารแทรกซึม แผ่นสแตนเลส หนา 0.090 นิ้ว ขนาด 4 x 6 นิ้ว แถบชุบโครเมียมยาวตลอดด้านหนึ่งของแผ่น มีจุดศูนย์กลางรอยแตก 5 จุด กระจายตัวเท่าๆ กันตามลำดับขนาด รอยแตกที่ใหญ่ที่สุดมองเห็นได้ง่ายด้วยสารแทรกซึมความไวต่ำ ในขณะที่รอยแตกที่เล็กที่สุดสังเกตได้ยากแม้ใช้สารที่มีความไวสูง ถัดจากส่วนที่ชุบโครเมียมเป็นบริเวณพ่นทรายที่มีความหยาบปานกลาง เพื่อประเมินลักษณะการล้างสารแทรกซึม

แผ่น PSM-5 มีสองรุ่น ทั้งสองรุ่นผลิตตามข้อกำหนด:

     แบบพ่นทราย- มีแถบโครเมียมที่ผ่านการพ่นทรายเบาๆ เพื่อทำให้พื้นผิวด้านลง

     แบบเรียบ- แถบชุบโครเมียมของรุ่นที่สองไม่ได้พ่นทราย

การแปรรูปแผ่น PSM-5 เป็นไปตามข้อกำหนด MIL-STD-6866 และ ASTM E-1417 สำหรับการตรวจสอบระบบประจำวัน

การใช้แผ่นทดสอบ PMS-5

"แผ่นทดสอบระบบสารแทรกซึม" สามารถเป็นวิธีการตรวจสอบประสิทธิภาพอย่างต่อเนื่องของระบบการตรวจสอบด้วยสารแทรกซึมของเหลว ซึ่งสามารถสะท้อนปัจจัยต่างๆ ในระบบได้ เช่น สารเคมี สารทำความสะอาด ตู้เป่าแห้ง และสารล้างคราบต่างๆ ทำงานปกติหรือไม่ แผ่นทดสอบ PSM-5 หรือที่เรียกว่าแผ่นมาตรฐานข้อบกพร่องที่ทราบ สามารถเปิดเผยการสูญเสียประสิทธิภาพอย่างกะทันหันของแต่ละปัจจัย ดังนั้นจึงแจ้งเตือนผู้ปฏิบัติงานถึงความล้มเหลวของประสิทธิภาพระบบ เพื่อหลีกเลี่ยงข้อผิดพลาดและการละเว้น แผ่นทดสอบ PSM-5 เป็นเครื่องมือที่ใช้งานได้จริงที่สุดสำหรับการตรวจสอบการซึมผ่าน เพื่อให้เป็นไปตามข้อกำหนดของ MIL-STD-6866 และ ASTM E1417 และยังเป็นไปตามข้อกำหนดของ P&WA TAM146040

รูปร่างและโครงสร้างของแผ่นทดสอบ PMS-5

แผ่นทดสอบ PSM-5 ผลิตตามมาตรฐาน P&WA โครงสร้างหลักเป็นสแตนเลส พื้นผิวแบ่งออกเป็นสองส่วน: บริเวณชุบโครเมียมและบริเวณพ่นทราย มีรอยแตกแผ่รัศมี 5 รอย ขนาดแตกต่างกัน กระจายตัวเท่าๆ กันในบริเวณชุบโครเมียม รูปร่างและขนาดแสดงในรูปที่ 1 ลวดลายของรอยแตกแผ่รัศมี 5 รอยบนแผ่นทดสอบมีลักษณะเป็นวงกลมรูปดาวหรือรูปทรงรัศมี บริเวณชุบโครเมียมขัดเงาเหมือนกระจก และบริเวณพ่นทรายมีความหยาบปานกลาง
