รายละเอียดสินค้า:
|
| ชื่อ: | Type I เจาะบล็อก ISO 3452-3 | ใช้: | ใช้เพื่อกำหนดระดับความไวของกลุ่มผลิตภัณฑ์แทรกซึม |
|---|---|---|---|
| แอปพลิเคชัน: | การทดสอบ DNT ในอุตสาหกรรม | การรับประกัน: | 12 เดือน |
| เน้น: | บล็อกมาตรฐาน ISO 3452-3 ประเภท 1,บล็อกมาตรฐาน NDT สําหรับการทดสอบ,คล็อคการทดสอบสารเจาะชนิด 1 |
||

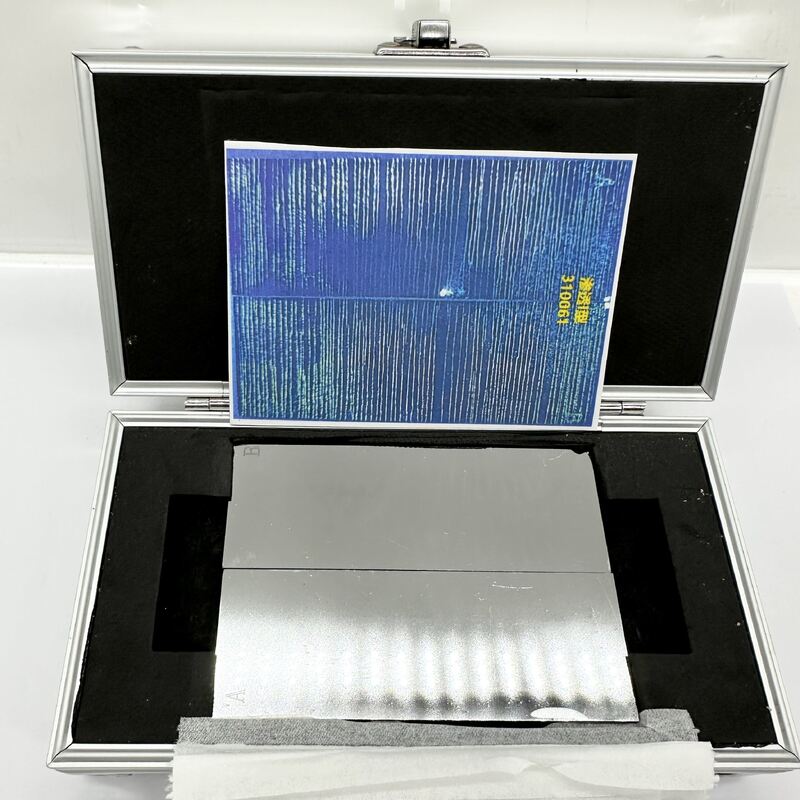

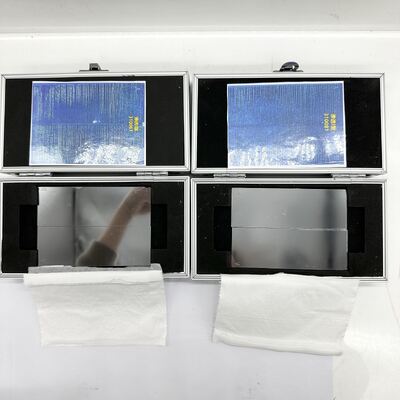

แผ่นอ้างอิง ISO 3452-3 ชนิดที่ 1
แผ่นวัดความไวแบบคู่ NiCr,แผ่นทดสอบการแทรกซึมแบบรอยร้าวคู่ NiCr
แผ่นทดสอบ ISO 3452-1 ชนิดที่ 1
แผ่นทดสอบการแทรกซึมแบบรอยร้าวคู่ NiCr ใช้สำหรับการเปรียบเทียบและประเมินความไวและประสิทธิภาพของน้ำยาแทรกซึมแบบสีย้อม
มีให้เลือกในความลึกของรอยร้าว 10, 20, 30 และ 50 ไมครอน (0.0004, 0.0008, 0.0012, 0.002 นิ้ว)
แต่ละชุดประกอบด้วยแผ่นที่เหมือนกันสองแผ่นที่ทำเครื่องหมาย A และ B พร้อมใบรับรองของผู้ผลิตและภาพถ่ายรอยร้าว
แผ่นเหล่านี้ทำขึ้นโดยการชุบโลหะผสมนิกเกิลโครเมียมที่แข็งบนพื้นผิวทองเหลืองหนา 2 มม. และทำให้แผ่นเกิดความเค้นในการดึง โลหะผสม NiCr ที่แข็งนั้นเปราะเมื่อเทียบกับพื้นผิวทองเหลือง ดังนั้นรอยร้าวที่เกิดขึ้นในชั้นที่ชุบจะถูกจำกัดอยู่ที่ความหนาของชั้น จากนั้นแผ่นจะถูกตัดครึ่งตั้งฉากกับทิศทางของรอยร้าว ทำให้เกิดรอยร้าวคู่ที่เหมือนกันเกือบทุกประการด้วยความลึกที่ควบคุมได้
แผ่น NiCr ใช้เปรียบเทียบน้ำยาแทรกซึมใหม่และที่ใช้แล้ว และยังสามารถใช้เปรียบเทียบประสิทธิภาพของวัสดุน้ำยาแทรกซึมที่แตกต่างกันหรือเทคนิคการประมวลผลที่แตกต่างกัน
|
ความไว* (ไม่เป็นทางการ) |
ระดับความไวของน้ำยาแทรกซึมแบบเรืองแสงถูกกำหนดโดยห้องปฏิบัติการของกองทัพอากาศสหรัฐฯ ภายใต้สภาวะที่ควบคุมอย่างเข้มงวด การทดสอบความไวไม่ใช่สิ่งที่ผู้ผลิตหรือผู้ใช้น้ำยาแทรกซึมสามารถทำได้ สิ่งที่คุณสามารถทำได้คือเปรียบเทียบตัวอย่างโดยใช้แผ่นรอยร้าว NiCr ที่เหมาะสม |
|
|
ความลึกของรอยร้าว |
ระดับ |
|
|
50 μm |
1, 2, 3, 4 |
|
|
30 μm |
2, 3, 4 |
|
|
20 μm |
3, 4 |
|
|
10 μm |
4 |
|
รับประกันว่าเทียบเท่ากับแผ่นที่จัดหาโดย Sherwin และ Magnaflux
การปฏิบัติตามข้อกำหนด: ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
