รายละเอียดสินค้า:
|
| ช่วงทดสอบความแข็ง: | 8 ~ 2900HV/HK | วิธีทดสอบแอปพลิเคชันการบังคับ: | อัตโนมัติ (โหลดการเก็บรักษาการขนถ่าย) |
|---|---|---|---|
| ทดสอบกำลังขยายของกล้องจุลทรรศน์: | 400X (ทดสอบ), 100X (การทดสอบและการสังเกต) | เวลาทดสอบแรง: | 1-99S |
| ความสูงตัวอย่างสูงสุดที่อนุญาต: | 100มม | ระยะทางจาก Indenter ไปยังผนังเครื่องจักร: | 130มม |
| เน้น: | เครื่องทดสอบความแข็ง Vickers แบบหมุนอัตโนมัติ,เครื่องทดสอบความแข็งแบบไมโครสโกปิกด้วยจอสัมผัส,เครื่องทดสอบความแข็งของ Tower Vickers พร้อมรับประกัน |
||

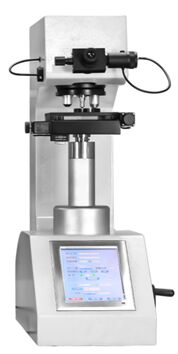

เครื่องทดสอบความแข็งวิคเกอร์สแบบหมุนอัตโนมัติหน้าจอสัมผัส HVS-1MDT-AXY

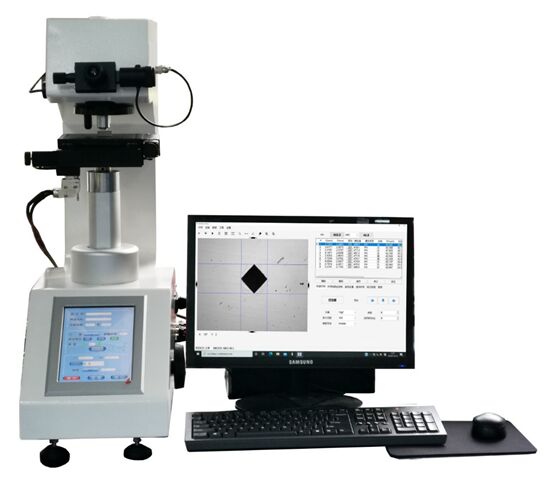

เครื่องทดสอบความแข็งวิคเกอร์สแบบจุลภาคอัตโนมัติ HVS-1MDT-axy ประกอบด้วยสองส่วน:
l เครื่องทดสอบความแข็งจุลภาคแบบหมุนอัตโนมัติหน้าจอสัมผัส HV-1MDT
l ระบบวัดและควบคุมความแข็งวิคเกอร์สอัตโนมัติ HVS - AXY
一,เครื่องทดสอบความแข็งจุลภาคแบบหมุนอัตโนมัติหน้าจอสัมผัส HV-1MDT
แนะนำผลิตภัณฑ์
เครื่องทดสอบความแข็งจุลภาคแบบหมุนอัตโนมัติหน้าจอสัมผัส HV-1MDT ใช้กลไกยกรางนำทางแบบไขว้ด้วยแสง ค่าแรงแม่นยำ ภาพชัดเจน เป็นเครื่องทดสอบความแข็งจุลภาคระดับไฮเอนด์ในอุดมคติ
คุณสมบัติหลัก
1. หน้าจอสัมผัสขนาด 8 นิ้ว ใช้งานง่าย;
2. ระหว่างการทดสอบ หัวกดและเลนส์ใกล้วัตถุจะสลับกันโดยอัตโนมัติ และการวางตำแหน่งจุดทดสอบอัตโนมัติมีความแม่นยำ;
3. ใช้กลไกยกพร้อมรางนำทางแบบไขว้ด้วยแสงเพื่อให้แน่ใจว่ามีความแม่นยำในการนำทาง ระบบส่งกำลังสองขั้นตอนแบบเฟืองสะพาน สามารถส่งกำลังได้อย่างรวดเร็วและเสถียร;
4. แหล่งกำเนิดแสง LED อายุการใช้งานยาวนาน ไม่ต้องเปลี่ยนหลอดไฟ;
5. สามารถติดตั้งกล้องในตัว ภาพชัดเจนยิ่งขึ้น
6 สามารถสอบเทียบได้ตามบล็อกความแข็งมาตรฐานหรือมาตราส่วนความยาว ตามค่าความแข็งสูง กลาง และต่ำ เพื่อแก้ไขความแข็งโดยอัตโนมัติ ค่าความแข็งแม่นยำยิ่งขึ้น
7. พารามิเตอร์และผลการทดสอบทั้งหมดจะถูกจัดเก็บไว้ในแฟลชไดรฟ์ USB ในรูปแบบ Excel ซึ่งสะดวกสำหรับการประมวลผลข้อมูลและการส่งออกรายงานการทดสอบ;
8. ค่าความแข็งต่างๆ จะถูกแปลงระหว่างกัน;
9. พารามิเตอร์การตั้งค่าการทดสอบได้รับการปกป้องด้วยรหัสผ่าน;
10. มีให้บริการอย่างน้อย 3 ภาษา เช่น จีนและอังกฤษ;
11. มีอินเทอร์เฟซ RS-232 สามารถเชื่อมต่อกับคอมพิวเตอร์ได้ (อุปกรณ์เสริม);
12. แรงทดสอบสูงสุดสูงสุด 2 กก. (อุปกรณ์เสริม)
พารามิเตอร์ทางเทคนิค
|
รุ่น |
HV-1MDT |
|
แรงทดสอบ |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
|
เป็นไปตามมาตรฐาน |
GB/T4340.2,ASTM E92 |
|
ความละเอียดในการวัด |
0.01µm |
|
การแสดงผลข้อมูล |
หน้าจอสัมผัสขนาด 8 นิ้ว สามารถจัดเก็บผลการทดสอบได้ 20 รายการ พร้อม U disk, เครื่องพิมพ์ในตัวและอินเทอร์เฟซ RS-232 (อุปกรณ์เสริม) |
|
ไม้บรรทัดแปลง |
Rockwell, Brinell |
|
ช่วงทดสอบความแข็ง |
8~2900HV |
|
วิธีการใช้แรงทดสอบ |
อัตโนมัติ (โหลด, ค้าง, ปลดโหลด) |
|
กำลังขยาย |
400X(ทดสอบ),100X(ทดสอบและสังเกต) |
|
เวลาค้างแรงทดสอบ |
1-99s |
|
ความสูงชิ้นงานสูงสุดที่อนุญาต |
100mm |
|
ระยะห่างระหว่างหัวและผนัง |
130mm |
|
แท่นทดสอบ X-Y |
ขนาด:100*100mm การเคลื่อนที่สูงสุด:25*25mm |
|
ขนาด |
540*260*650mm |
|
น้ำหนัก |
ประมาณ 50 กก. |
|
กำลังไฟ |
AC220V+5%,50-60Hz |
二,ระบบวัดและควบคุมความแข็งวิคเกอร์สอัตโนมัติ HVS - AXY
ระบบวัดและควบคุมความแข็งวิคเกอร์ส HVS- AXY เป็นระบบวัดและควบคุมอัตโนมัติด้วยคอมพิวเตอร์ที่พัฒนาขึ้นเองโดยบริษัท เชื่อมต่อกับเครื่องทดสอบความแข็งวิคเกอร์สทุกประเภท (รวมถึงไมโครวิคเกอร์ส) ได้อย่างราบรื่น ทำให้เป็นระบบวัดความแข็งอัตโนมัติที่สมบูรณ์แบบ
การวัดความแข็งอัตโนมัติส่วนใหญ่ใช้สำหรับการวัดความแข็งวิคเกอร์สของโลหะต่างๆ และวัสดุที่ไม่ใช่โลหะบางชนิด สามารถวัดความแข็งของชิ้นส่วนโลหะทุกชนิดและชิ้นส่วนหลังการอบชุบด้วยความร้อน ในขณะเดียวกันก็เหมาะสำหรับการกำหนดความลึกของชั้นแข็งตัวที่มีประสิทธิภาพ ชั้นเคลือบ และตำแหน่งที่ได้รับผลกระทบจากความร้อนของชิ้นส่วนเชื่อม นอกจากนี้ยังสามารถใช้สังเกตโครงสร้างโลหะภายในของชิ้นส่วนโลหะต่างๆ และรวบรวม แสดงผล และพิมพ์ภาพได้
ระบบนี้เหมาะอย่างยิ่งสำหรับการวัดความแข็งพื้นผิวของชิ้นงานที่ผ่านการอบชุบด้วยความร้อน เส้นโค้งการกระจายความแข็งไล่ระดับ และความลึกของชั้นแข็งตัวที่มีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค
1. กล้องมีความละเอียด 5 ล้านพิกเซลในตัว ภาพชัดเจน
2. ระบบปฏิบัติการ: Win 10
3. แท่นโหลดอัตโนมัติ X-Y ความแม่นยำสูง
|
มอเตอร์ขับเคลื่อน |
มอเตอร์สเต็ปเปอร์ |
|
การควบคุมไดรเวอร์ |
ความเร็วในการเคลื่อนที่ในแกน X-Y สามารถเปลี่ยนแปลงได้อย่างยืดหยุ่นผ่านซอฟต์แวร์ |
|
ขนาด |
110 × 110 มม. |
|
ระยะการเคลื่อนที่สูงสุด |
50 × 50 มม. ในทิศทางแกน X-Y |
|
ระยะการเคลื่อนที่ต่ำสุด |
1ม.ม. |
|
ความเร็วในการเคลื่อนที่ |
1-10 มม./วินาที,ปรับได้ |
|
ความแม่นยำในการทำซ้ำการเคลื่อนที่ |
ภายใน 1um-3um |
|
การตั้งค่าโหมดการเคลื่อนที่ของแท่น |
คุณสามารถคลิกจุดใดก็ได้ในอินเทอร์เฟซเพื่อเลือกจุดโดยอัตโนมัติ คุณสามารถตั้งค่าตำแหน่งเริ่มต้นของเส้นตรงและตำแหน่งของการเคลื่อนที่แบบสุ่ม ผ่านการคลิกเมาส์บนแท่นวางแบบเคลื่อนที่อัตโนมัติ X-Y เพื่อควบคุมการเคลื่อนที่แบบสุ่มใน 8 ทิศทาง ความเร็วสามารถปรับได้ สามารถรีเซ็ตอัตโนมัติ สามารถรีเซ็ตศูนย์พิกัดได้ตามต้องการ |
4. ซอฟต์แวร์วัดและควบคุม
|
คำอธิบายระบบ |
ดำเนินการโหลดต่อเนื่อง, ค้างโหลด, อ่าน, บันทึกข้อมูลให้เสร็จสมบูรณ์โดยอัตโนมัติ โดยการเลือกวิธีการวัด การวัดทั้งหมดจะเสร็จสมบูรณ์โดยอัตโนมัติอย่างรวดเร็ว;
เลือกเส้นตรง, เส้นซิกแซก, วงกลม, ส่วนโค้ง, จุดสุ่ม, เมทริกซ์ และโหมดการเรียนรู้ด้วยตนเองตามความต้องการที่แตกต่างกัน ซอฟต์แวร์ประมวลผลข้อมูลใช้เพื่อปรับปรุงความสามารถในการอ่านรอยกดที่ไม่ชัดเจนบนพื้นผิวที่ไม่เรียบ;
ความลึกของชั้นแข็งตัวที่เกิดขึ้นหลังจากการวัดตัวอย่างอย่างต่อเนื่องสามารถแสดงในรูปแบบตารางได้
สามารถส่งออกข้อมูลการวัดทุกประเภท, ตารางค่าความแข็ง, ความลึกของชั้นแข็งตัว, ค่าสูงสุด, ค่าเฉลี่ย, ค่าต่ำสุดได้อย่างง่ายดาย |
|
การควบคุมเครื่องทดสอบความแข็ง |
เครื่องทดสอบความแข็งสามารถควบคุมได้โดยอัตโนมัติ: ป้อมปืนอัตโนมัติ (เลนส์ใกล้วัตถุ, หัวกด, เลนส์ใกล้วัตถุสลับอัตโนมัติ), การโหลดอัตโนมัติ, การควบคุมการวัดอัตโนมัติ
คุณสามารถตั้งค่าความสว่างของแหล่งกำเนิดแสงของเครื่องทดสอบความแข็งจุลภาค
เลือกวัตถุควบคุมสำหรับการแปลงและสะท้อนในอินเทอร์เฟซซอฟต์แวร์เพื่อคำนวณการเปลี่ยนแปลงพารามิเตอร์
เลือกหรือเริ่มควบคุมหัวกดของเครื่องวัดความแข็งให้เข้าสู่ตำแหน่งโหลด, โหลด, ค้าง, ปลดโหลด และกลับไปยังตำแหน่งวัดวัตถุโดยอัตโนมัติ
การตั้งค่าโหลดของเครื่องวัดความแข็งสามารถสะท้อนในอินเทอร์เฟซซอฟต์แวร์ได้โดยอัตโนมัติ |
|
โหมดการเคลื่อนที่ของแท่นควบคุมวัตถุ (Patten) |
ระบบซอฟต์แวร์สามารถควบคุมแท่นโหลดอัตโนมัติสำหรับการเขียนโปรแกรมและการเคลื่อนที่ ซึ่งสามารถเป็น:
1) โหมดการวัด (สุ่ม A) ใช้โหมดนี้เพื่อกดและอ่านจุดที่เลือก
2) โหมดการวัด (สุ่ม B) วัดและอ่านจุดใดก็ได้ หมุนตำแหน่งพิกัดที่เลือกที่มุมใดก็ได้
3) แรงกดตามแนวขวาง (แกน X) และอ่าน 4) แรงกดตามแนวตั้ง (แกน Y) และอ่าน 5) โหมดการวัด (ตั้งค่าเส้น A) ใช้โหมดนี้เพื่อกดและอ่านพื้นผิวในทิศทางเชิงมุม (การเคลื่อนที่แบบซิกแซก หรือการเคลื่อนที่แบบเส้นหักสำหรับการวัดความลึกของชั้นแข็งตัว)
6) โหมดการวัด (ตั้งค่าเส้น B) ใช้โหมดนี้สำหรับการกดและอ่านเป็นช่วงๆ
7) วิธีการตั้งโปรแกรมการเคลื่อนที่ เช่น การเคลื่อนที่ตามพิกัดเส้นทาง สามารถตั้งค่า 8 เส้นด้านบนพร้อมกัน แต่ละเส้นสามารถตั้งค่าได้ 999 ตำแหน่ง |
|
วิธีการวัด |
โหมดอัตโนมัติ: โหลดอัตโนมัติ + วัดอัตโนมัติ + แสดงผลการวัดอัตโนมัติ การวัดโหมดแมนนวล (อุปกรณ์เสริม) |
|
วิธีการจับภาพ/จดจำภาพ |
ใช้กล้องคุณภาพสูงและความละเอียดสูง ความละเอียด 12 ล้านพิกเซล และการจับภาพต้นฉบับขนาดใหญ่ วิธีการบีบอัดภาพที่หลากหลายใช้งานสะดวก (ใช้ภาพและผลการวัดสำหรับรูปแบบการจัดเก็บ, รูปแบบการจัดเก็บภาพ BMP, JPG และรูปแบบไฟล์ทั่วไปอื่นๆ) ระบบวัดรอยกดวิคเกอร์สอัตโนมัติใช้เทคโนโลยีการจดจำพิกเซล และวิเคราะห์ภาพรอยกดผ่านซอฟต์แวร์วิเคราะห์รอยกดวิคเกอร์สพิเศษ ซอฟต์แวร์วิเคราะห์ใช้เทคโนโลยีการประมวลผลภาพดิจิทัลอัลกอริทึมการแบ่งขอบเพื่อแยกขอบรอยกดการทดลอง และวิธีการแยกขอบรอยกดจุลวิคเกอร์สคือการวิเคราะห์สัญญาณตัวอย่างของรอยกดทดสอบด้วยทฤษฎีการแยกความละเอียดหลายระดับของเวฟเล็ต และการปรับเส้นขอบรอยกดด้วยวิธีกำลังสองน้อยที่สุด สามารถแยกแยะและคำนวณค่าความแข็งวิคเกอร์สจากพื้นที่รอยกดของการทดสอบความแข็งวิคเกอร์สของจุลภาคได้อย่างรวดเร็วและแม่นยำ และปรับปรุงความสามารถในการอ่านรอยกดที่ไม่ชัดเจนบนพื้นผิวที่ไม่เรียบ |
|
เวลาวัดอัตโนมัติ |
ประมาณ 0.3 วินาที/1 รอยกด |
|
การวัดรอยกดซ้ำ |
±1.0% (700HV/500gf) |
|
รอยกดขั้นต่ำที่สามารถวัดได้ |
ประมาณ 5ม.ม. (วัดอัตโนมัติ) |
|
หน่วยวัดขั้นต่ำ |
0.01ม.ม. |
|
ภาษา |
อังกฤษ |
|
รูปแบบการส่งออกข้อมูล/ ฟังก์ชันแก้ไข |
รายงานการตรวจสอบสามารถปรับแต่งได้ตามความต้องการของผู้ใช้;
ผ่านซอฟต์แวร์ประมวลผลข้อมูล ความลึกของชั้นแข็งตัวที่เกิดขึ้นหลังจากการวัดตัวอย่างอย่างต่อเนื่องสามารถแสดงในรูปแบบตารางได้
สามารถส่งออกข้อมูลการวัดทุกประเภท, ตารางค่าความแข็ง, ความลึกของชั้นแข็งตัว, ค่าสูงสุด, ค่าเฉลี่ย, ค่าต่ำสุด, แสดงและส่งออกภาพสีพร้อมค่าความแข็งได้อย่างง่ายดาย;
ค่าความแข็ง, ตารางความแข็ง, แผนภาพความลึกของชั้นแข็งตัว, การแทรกรูปภาพ และข้อมูลอื่นๆ สามารถแก้ไขและพิมพ์ได้อย่างยืดหยุ่นในรายงานการทดสอบ "WORD" (อุปกรณ์เสริม "EXCEL") ที่มีสถิติทางคณิตศาสตร์และเส้นโค้งความลึกของชั้นแข็งตัว และบันทึก (รูปแบบ WORD) (อุปกรณ์เสริม "EXCEL") นอกจากนี้ยังสามารถพิมพ์ภาพพื้นผิวตัวอย่างที่สังเกตได้และบันทึกได้ โครงสร้างจุลภาคของรอยกดและพื้นหลังจะถูกสะท้อนโดยตรง และการวิเคราะห์โลหะจะทำภายใต้เลนส์ใกล้วัตถุที่มีกำลังขยายต่างกัน |
