รายละเอียดสินค้า:
|
| ชื่อ: | โปรแกรมรวบรวมข้อมูลท่อ X-ray | ใช้: | ตรวจสอบคุณภาพของรอยเชื่อมเส้นรอบวงท่อ |
|---|---|---|---|
| แอปพลิเคชัน: | การตรวจสอบคุณภาพและการจัดการความสมบูรณ์ในการบริการของการเชื่อมใหม่สำหรับการก่อสร้างท่อส่งน้ำมันและก๊ | คำหลัก: | ไปป์ไลน์การทดสอบแบบไม่ทำลาย (NDT) |
| เน้น: | HUATEC เครื่องขัดท่อรังสี,อุปกรณ์ตรวจสอบท่อด้วยรังสีเอ็กซ์,รถตระเวนทดสอบแบบไม่ทำลายพร้อมการรับประกัน |
||

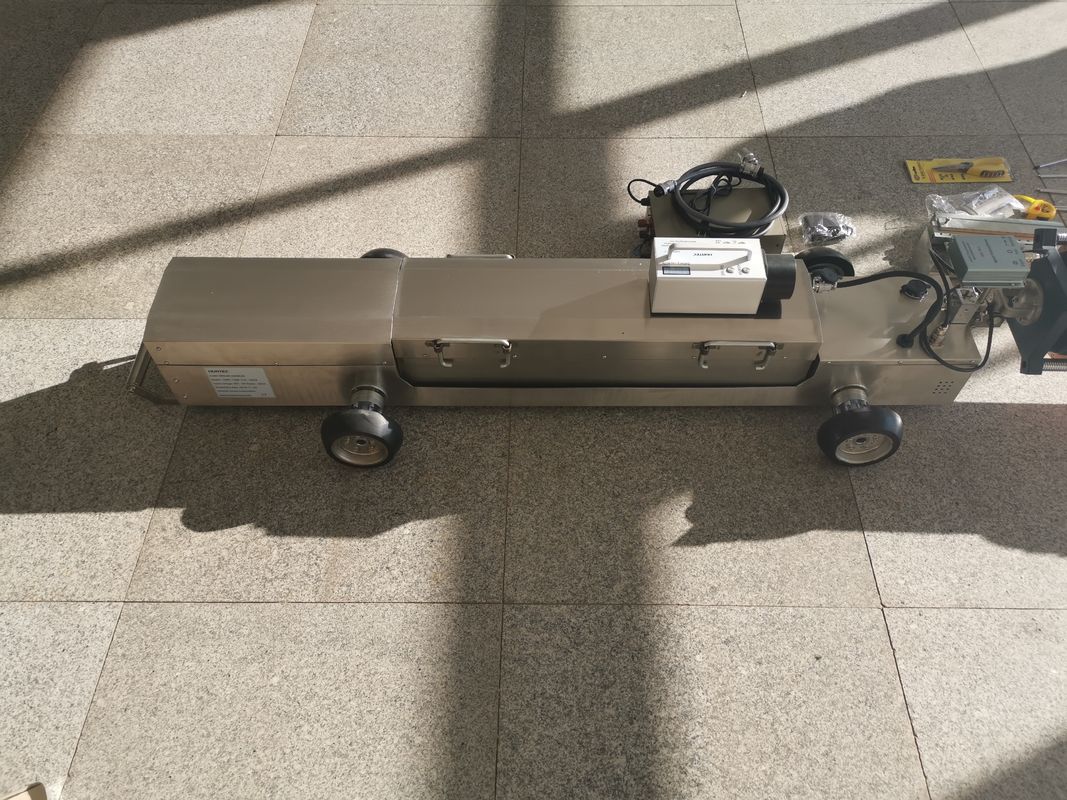

HUATEC X-ray Pipe Crawler HXPC-100B1
วัตถุหลักที่ตรวจจับ
การตรวจสอบรอยเชื่อมรอบท่อ: ทำการฉายรังสีแบบพาโนรามา 100% สำหรับรอยเชื่อมชนรอบท่อ เพื่อตรวจหาข้อบกพร่อง เช่น โพรงอากาศ การรวมตัวของตะกรัน การหลอมไม่สมบูรณ์ รอยแตก ฯลฯ การตรวจจับประเภทนี้มักใช้ลำแสง X-ray 360° x 30° เพื่อให้แน่ใจว่าภาพรอยเชื่อมเป็นวงกลม
การกัดกร่อนและการตรวจวัดความหนาของผนังท่อ: สามารถระบุการกัดกร่อน การสึกกร่อน และการสูญเสียความหนาของผนังด้านในของท่อ รวมถึงการกัดกร่อนใต้ชั้นฉนวน (CUI) ของท่อที่มีชั้นฉนวน และโดยทั่วไปไม่จำเป็นต้องหยุดการทำงานหรือลอกชั้นฉนวนออก
ความผิดปกติของโครงสร้างภายใน: ตรวจพบการอุดตัน การสะสม การเสียรูป หรือความเสียหายทางกลอื่นๆ ภายในท่อ
พารามิเตอร์
|
รุ่นครอว์เลอร์ |
HXPC-100B1X |
|
เส้นผ่านศูนย์กลางภายในท่อที่ใช้ได้ |
Φ400-1100 มม. |
|
ความชันในการปีนท่อที่เหมาะสมสำหรับการทำความสะอาด |
12° |
|
วิธีการควบคุม |
การกำหนดตำแหน่งด้วยแม่เหล็ก |
|
แรงดันไฟฟ้าขาออก |
150-250 kv |
|
กระแสไฟฟ้าขาออก |
3 mA |
|
เวลาในการเปิดรับแสง |
0-3 นาที |
|
ความแม่นยำในการกำหนดตำแหน่ง |
±5 มม. |
|
ความเร็วในการเดินทาง |
12 ม./นาที |
|
แรงดันไฟฟ้า/ความจุแบตเตอรี่ |
108V/7AH, 108V/12AH |
|
ระยะทางการเดินโดยไม่เปิดรับแสง |
2000 ม. |
|
ความหนาผนังที่ใช้ได้ |
≤34 มม. |
|
ความยาวรวมของครอว์เลอร์ มม. |
2100 (ตัวรถ 1100 มม. รองเท้า 550 มม.) |
|
โหมดขับเคลื่อน |
ขับเคลื่อนเดี่ยว |
|
ขนาดจุดโฟกัส |
2.0*2.0 |
|
มุมรังสี X-ray |
360°*30° |
|
อุณหภูมิแวดล้อมในการทำงาน |
-20°C ถึง +75°C |
|
อุณหภูมิในการจัดเก็บ |
0°C ถึง +60°C |
|
ความชื้นแวดล้อมที่ใช้ได้ |
≤85% |
|
น้ำหนักกล่องแบตเตอรี่ |
21 กก.,42 กก. |
|
น้ำหนักเครื่องกำเนิดไฟฟ้า |
13 กก. |
|
น้ำหนักปีนเขา |
30 กก. |
|
รัศมีวงเลี้ยวของครอว์เลอร์ |
＞7D |
|
ประเภทเครื่องกำเนิดไฟฟ้า |
HUATEC XXGH-2505เซรามิกหลอด |
คุณสมบัติ
l แตกต่างจากการควบคุมอุปกรณ์โดยการฟังเสียง ผู้ควบคุมสามารถควบคุมช่วงเวลาการเปิดรับแสงและควบคุมครอว์เลอร์ท่อ X-ray ให้เคลื่อนที่ไปข้างหน้าหรือข้างหลังผ่านตัวกำหนดทิศทางด้วยแม่เหล็ก
l ตัวระบุตำแหน่งด้วยแม่เหล็กมีคุณสมบัติดังนี้: ความแม่นยำของตำแหน่งสูง การเจาะทะลุที่แข็งแกร่ง และความเสถียรที่สูงขึ้น เครื่องส่งสัญญาณแม่เหล็กมีจอแสดงผลแบบอิเล็กทรอนิกส์
l ครอว์เลอร์ท่อ X-ray สามารถแสดงแรงดันไฟฟ้าของแบตเตอรี่และตัดสินการใช้งานแบตเตอรี่ได้โดยตรง
l ซอฟต์แวร์ของครอว์เลอร์ท่อ X-ray เขียนด้วยรหัสข้อผิดพลาด โปรดดูตารางรหัสข้อผิดพลาดเพื่อตรวจหาความผิดปกติของอุปกรณ์
l ครอว์เลอร์ท่อ X-ray มีขนาดเล็ก น้ำหนักเบา และสะดวกต่อการขนส่งและการใช้งานมากขึ้น
l มาพร้อมกับฟังก์ชันการป้องกันทุกประเภท รวมถึงการป้องกันเมื่อเจอ่น้ำ การป้องกันเมื่อไม่มีผู้ใช้งาน 20 นาที เป็นต้น
l ผู้ใช้สามารถเปลี่ยนคอนโทรลเลอร์ แผงวงจร และชิ้นส่วนอื่นๆ ได้อย่างง่ายดายเนื่องจากการออกแบบแบบโมดูลาร์
l เครื่องกำเนิดไฟฟ้าใช้เครื่องตรวจจับข้อบกพร่องแบบกรวยเป้าแบบพกพาขนาดเล็ก 2005: คอนโทรลเลอร์และหัวเครื่องแยกออกจากกัน ซึ่งสะดวกกว่าสำหรับผู้ใช้ในการเปลี่ยน แก้จุดบกพร่อง และทดสอบ หากเครื่องกำเนิดไฟฟ้ามาพร้อมกับคอนโทรลเลอร์ ชุดทั้งหมดสามารถใช้เป็นเครื่องตรวจจับข้อบกพร่องแบบพกพาได้
l ครอว์เลอร์มาพร้อมกับโหลดจำลอง และตั้งเวลาไว้ที่ 0.2 นาที ครอว์เลอร์สามารถจำลองการทำงานภายใต้โหลดจริง เช่น การเปิดรับแสง การเคลื่อนที่ไปข้างหน้าหรือข้างหลังโดยไม่ต้องต่อหัวท่อ ฟังก์ชันนี้ช่วยให้ผู้ใช้เรียนรู้วิธีการระบุตำแหน่งและกำหนดข้อผิดพลาด
l เพลาต่อขยายใช้การเชื่อมต่อแบบไม่มีลิ่ม ซึ่งสะดวกกว่าในการเปลี่ยน
l ตัวรับสัญญาณแม่เหล็กมีช่วงเกียร์ 8 ระดับ ซึ่งตรงตามข้อกำหนดของเส้นผ่านศูนย์กลางที่แตกต่างกัน
