| ชื่อ: | โปรแกรมรวบรวมข้อมูลการถ่ายภาพรังสีแบบท่อ | ใช้: | ตรวจสอบคุณภาพของรอยเชื่อมเส้นรอบวงท่อ |
|---|---|---|---|
| แอปพลิเคชัน: | การทดสอบไปป์ไลน์การทดสอบแบบไม่ทำลาย (NDT) | คำสำคัญ: | เครื่องขัดท่อรังสี |
| เน้น: | เครื่องเคลื่อนไหวฉากรังสีท่อด้วยการรับประกัน,เครื่องทดสอบแบบไม่ทําลายล้าง HXPC-100B1,อุปกรณ์ตรวจฉายแสงสําหรับท่อ |
||

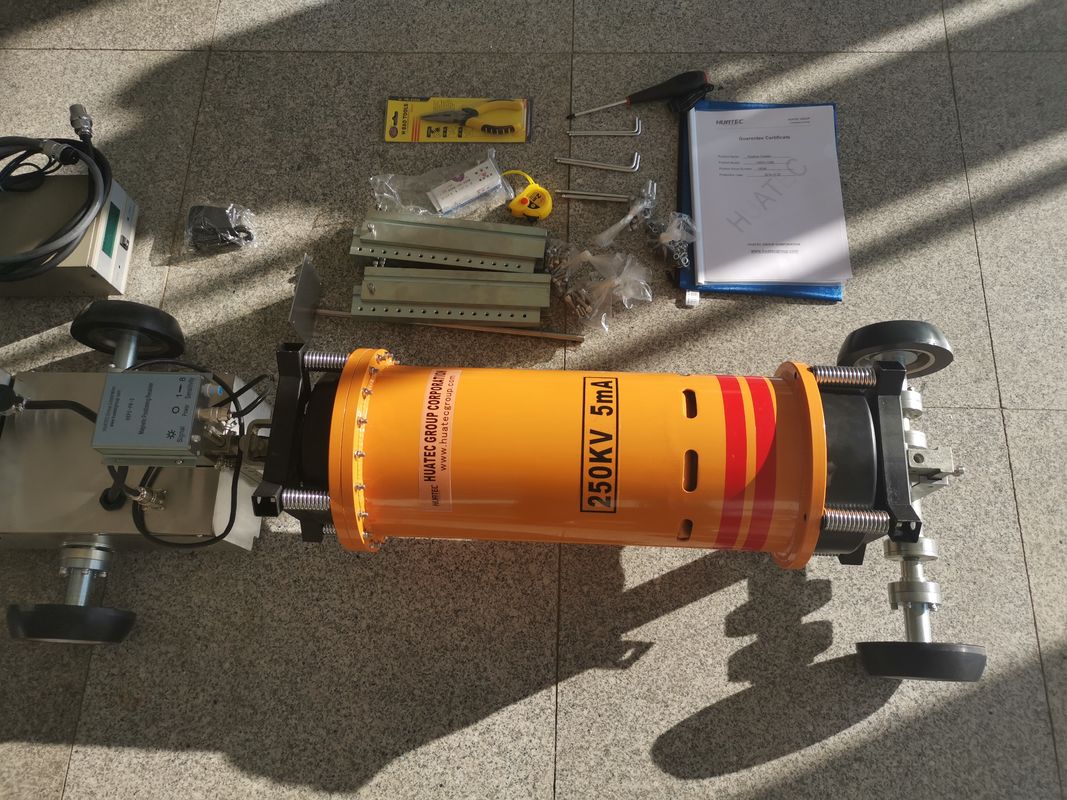

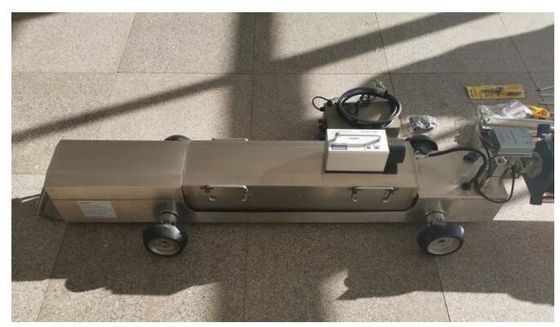

เครื่องขัดรังสีท่อ HXPC-100B1
X-ray Pipe Crawler เป็นอุปกรณ์สําคัญในสาขาการทดสอบที่ไม่ทําลาย (NDT) ซึ่งใช้เป็นหลักในการตรวจพบความบกพร่อง เช่น คุณภาพของผสมรอบและการกัดกรอบของหลอด.
วัตถุการตรวจสอบหลัก
·การตรวจสอบท่อท่อท่อรอบผสม: การเผยแพร่แบบปานราม้า 100% จะดําเนินการสําหรับท่อท่อรอบผสมท่อรอบผสมเพื่อตรวจพบความบกพร่อง เช่น ขุมขัดขวาง, การรวม slag, การขาดการเจาะการแตก, ฯลฯ การตรวจสอบประเภทนี้โดยทั่วไปใช้รังสีเอ็กซ์ 360 ° x 30 ° เพื่อให้แน่ใจว่าการถ่ายภาพผสมผสานกลม
·การตรวจพบการกัดกรองและความหนาของผนังของหลอด管: สามารถตรวจสอบการกัดกรอง, การกัดกรองและการสูญเสียความหนาของผนังภายในของหลอด管รวมถึงการกัดกร่อนภายใต้ชั้นกันหนาว (CUI) ของท่อที่มีชั้นกันหนาว, และมักไม่จําเป็นต้องปิดหรือถอดชั้นกันหนาว
·ความผิดปกติทางโครงสร้างภายใน: การบล็อก, การฝาก, การปรับรูป, หรือความเสียหายทางกลอื่น ๆ ถูกพบภายในท่อ.
สาขาประกอบการหลัก
·น้ํามันและก๊าซ: พื้นที่ใช้งานหลักใช้สําหรับการตรวจสอบคุณภาพการผสมผสานใหม่และการจัดการความสมบูรณ์แบบในการใช้งานของท่อหล่อระยะไกล (เช่นท่อหล่อแก๊สตะวันตกตะวันออก) และท่อหล่อรวมสนามน้ํามันและก๊าซ.
·สารเคมีและพลังงาน: การตรวจจับท่อกระบวนการที่ขนส่งสื่อที่รุนแรงหรืออุณหภูมิสูงและความดันสูง รวมถึงท่อน้ําระเหยและน้ําเย็นในโรงไฟฟ้าเพื่อป้องกันความเสี่ยงของการรั่วไหล.
·ระบบประปาและโครงสร้างพื้นฐานของตําบล: ใช้ในการตรวจสอบระบบประปาและระบบปรับความร้อนในเมือง เพื่อค้นหารอยแตก, รดและสารบกพร่องทางชีวภาพ และหลีกเลี่ยงการขุดและบํารุงรักษา
|
รุ่น Crawler |
HXPC-100B1X |
|
กว้างภายในท่อที่ใช้ |
Φ400-1100 mm |
|
การทําความสะอาดท่อ |
12° |
|
วิธีควบคุม |
การตั้งตําแหน่งแม่เหล็ก |
|
ความดันออก |
150-250kv |
|
กระแสออก |
3 mA |
|
ระยะเวลาการเผชิญ |
0-3 นาที |
|
ความแม่นยําในการตั้งตําแหน่ง |
± 5 มม. |
|
ความเร็วในการเดินทาง |
12 m/min |
|
ความดัน / ความจุของแบตเตอรี่ |
108V/7AH,108V/12AH |
|
ระยะทางเดินที่ไม่ได้ถูกเผชิญ |
2000m |
|
ความหนาของผนังที่ใช้ได้ |
≤ 34 มม. |
|
ขนาดของกระบี่ |
2100 ((รถคาร์บี้1100mmรองเท้า550mm) |
|
โหมดการขับรถ |
เครื่องขับขี่เดียว |
|
ขนาดจุดแกนไฟ |
2.0*2.0 |
|
มุมรังสี X |
360°*30° |
|
อุณหภูมิบริเวณทํางาน |
-20°C ถึง +75°C |
|
อุณหภูมิการเก็บรักษา |
0°C ถึง +60°C |
|
ความชื้นของสิ่งแวดล้อมที่ใช้ได้ |
≤ 85% |
|
น้ําหนักกล่องแบตเตอรี่ |
21 กิโลกรัม,42 กิโลกรัม |
|
น้ําหนักของเครื่องกําเนิด |
13 กิโลกรัม |
|
น้ําหนักในการปีน |
30 กิโลกรัม |
|
แพร่รัศมีการหมุนของเครื่องเดิน |
>7D |
|
ประเภทเครื่องผลิต |
HUATEC XXGH-2505กลากท่อมิค |
