รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0.6 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) | ความละเอียดการวัด: | 0.01 หรือ 0.1mm ((0.001 หรือ 0.01in) |
|---|---|---|---|
| ช่วงความเร็วของวัสดุ: | 500-9999m/s,0.0179-0.3937in/u | อัตราการอัพเดตการวัด: | ตัวเลือก 4HZ, 8HZ หรือ 16HZ ต่อวินาที |
| แสดง: | หน้าจอ OLED สี TFT QVGA(320×240) ขนาด 2.4 นิ้ว พร้อมอัตราส่วนคอนทราสต์ 1010:1 | ||
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉีดแบบพกพา,อุปกรณ์วัดความหนาผ่านการเคลือบ,เครื่องทดสอบความหนาหน้าจอ OLED |
||

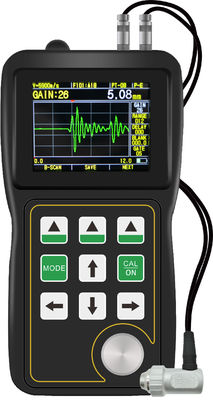

เครื่องวัดความหนาอัลตราโซนิกแบบพกพาความแม่นยำสูง TG-5100D แบบ A-SCAN & B-SCAN หน้าจอ OLED วัดผ่านสารเคลือบ
เครื่องวัดความหนาอัลตราโซนิกนี้พัฒนาและผลิตโดยบริษัทของเรา ใช้หน้าจอสีจริงแบบ OLED, ฟังก์ชัน A-SCAN & B SCAN แบบเรียลไทม์ในตัว และการวัดความหนาผ่านสารเคลือบ, หน่วยความจำข้อมูลความจุสูง และฟังก์ชันอื่นๆ โดยใช้หลักการวัดด้วยอัลตราโซนิก เป็นเครื่องมือทดสอบแบบไม่ทำลายแบบพกพาที่มีความแม่นยำสูงและมีความละเอียดสูงสำหรับอุตสาหกรรม
เครื่องมือนี้สามารถนำไปใช้อย่างแพร่หลายในการผลิต, อุตสาหกรรมแปรรูปโลหะ, อุตสาหกรรมเคมี, อุตสาหกรรมการตรวจสอบสินค้า และสาขาการทดสอบอื่นๆ นอกจากแผ่นต่างๆ และชิ้นส่วนแปรรูปต่างๆ สำหรับการวัดที่แม่นยำแล้ว ยังสามารถใช้เพื่อตรวจสอบการผลิตท่อและภาชนะรับแรงดันต่างๆ ในระหว่างการใช้งาน, ตรวจสอบการกัดกร่อนของพวกมันหลังจากระดับความบางลดลง, เป็นเครื่องมือที่จำเป็นสำหรับอุตสาหกรรมการทดสอบแบบไม่ทำลาย
ฟังก์ชันสแนปช็อต A-SCAN, ซึ่งสามารถช่วยผู้ใช้ควบคุมการวัดได้ดีขึ้นและหลีกเลี่ยงการวัดที่ผิดพลาดซึ่งเกิดจากปัจจัยของวัสดุเอง เมื่อมีชั้นเคลือบหรือชั้นสีบนพื้นผิวของวัสดุที่ทดสอบ, สามารถรับความหนาจริงของพื้นผิวของชิ้นงานได้โดยไม่ต้องขัดหรือทำลายชั้นเคลือบผิว
คุณสมบัติหลัก
1. เมนูการกำหนดค่าพารามิเตอร์ระดับเดียวที่เรียบง่าย
2. การสแกน A แบบเรียลไทม์ ผู้ใช้สามารถเห็นรูปคลื่นสัญญาณอัลตราโซนิกได้โดยตรงบนหน้าจอ ซึ่งใช้เพื่อยืนยันว่าค่าความหนาถูกต้อง, วิเคราะห์สาเหตุของปัญหา และช่วยผู้ใช้ในการหาทางแก้ไขปัญหา
3. เมื่อหัววัดเชื่อมต่อกับชิ้นงาน, ค่าความหนาจะแสดงเป็นตัวอักษรสีขาว
4. การแจ้งเตือนความหนา: สามารถตั้งค่าขีดจำกัดความหนาในการแจ้งเตือนได้, และสีของค่าความหนาจะเปลี่ยนไปแบบไดนามิกเมื่อมีการแจ้งเตือน
5. โหมดสูงสุด: จับค่าสูงสุดและต่ำสุดในกระบวนการวัด
6. โหมดส่วนต่าง: รับค่าส่วนต่างระหว่างค่าการวัดความหนาปัจจุบันกับค่าที่ระบุและค่าเปอร์เซ็นต์ของค่าส่วนต่างกับค่าที่ระบุ
7. รองรับหน่วยความหนาเป็นมิลลิเมตรและนิ้ว
8. ฟังก์ชันหน่วยความจำข้อมูลความจุสูง: สามารถเก็บค่าความหนาได้ 100,000 ค่า
9. สามารถวัดทะลุชั้นเคลือบผิวของชิ้นงาน, วัดความหนาของพื้นผิวได้โดยตรง
10. ผู้ใช้สามารถเลือกระดับความละเอียดในการวัดในระบบเมตริก x. XX และ X.X, และในระบบอังกฤษ x. XX และ X.X
11. อินเทอร์เฟซหลายภาษามีให้เลือก
12. เวลาสแตนด์บายสูงสุด 35 ชั่วโมง
พารามิเตอร์ทางเทคนิค
|
|
หน้าจอสี OLED TFT QVGA ขนาด 2.4 นิ้ว (320×240) พร้อมอัตราส่วนคอนทราสต์ 1010:1 |
| หลักการทำงาน | วิธีอัลตราโซนิกพัลส์/เอคโค/เอคโค โดยใช้หัววัดแบบคู่ |
| ช่วงการวัด | 0.6 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) |
| ความละเอียดในการวัด | 0.01 หรือ 0.1 มม. (0.001 หรือ 0.01 นิ้ว) |
|
|
มิลลิเมตร หรือ นิ้ว |
| โหมดการแสดงผล | โหมดค่าความหนา, โหมดจับค่าสูงสุด/ต่ำสุด, โหมดส่วนต่าง/ลดลง |
| การแก้ไขเส้นทาง V | การแก้ไขเส้นทาง V อัตโนมัติชดเชยความไม่เป็นเชิงเส้นของหัววัดคู่ |
| อัตราการอัปเดตการวัด | เลือกได้ 4Hz, 8Hz, หรือ 16Hz ต่อวินาที |
| ช่วงความเร็ววัสดุ |
|
| ภาษาที่ใช้งาน | จีน/อังกฤษ/ฝรั่งเศส (เลือกได้) |
| การตั้งค่าการแจ้งเตือน | การแจ้งเตือนสูงสุด/ต่ำสุด, เปลี่ยนสีค่าความหนาแบบไดนามิกเมื่อมีการแจ้งเตือน |
| แหล่งจ่ายไฟ | แบตเตอรี่ AA ขนาด 1.5V สองก้อน |
| เวลาทำงาน | แบตเตอรี่ AA สองก้อน, ใช้งานได้นานกว่า 35 ชั่วโมง |
| ปิดเครื่อง | ปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานเป็นเวลา 5, 10, หรือ 20 นาที, หรือปิดเครื่องด้วยตนเอง (เลือกได้) |
|
|
-10 ถึง +50 ºC, สูงสุด 20 ºC ตามข้อกำหนดพิเศษ |
|
|
|
| อายุการเก็บรักษา | รวมแบตเตอรี่ 280 กรัม |
|
|
12 เดือน |
การจัดส่งมาตรฐาน
เครื่องหลัก TG-5100D
หัววัดพร้อมสายเคเบิล
กล่องพกพา
คู่มือการใช้งาน
ใบรับรองการสอบเทียบ
อุปกรณ์เสริม (เลือกได้)
| หัววัดอุณหภูมิสูง | หัววัดเหล็กหล่อ |
| หัววัดท่อแคบ | หัววัดขนาดเล็ก |
| สายเคเบิลหัววัด | บล็อกสเต็ป |
| ปลอกยาง |
หัววัดพร้อมช่วงการวัด
| หัววัดที่อธิบายไว้ |
|
เส้นผ่านศูนย์กลางพื้นที่สัมผัส |
ช่วงการวัด (ในเหล็ก) |
อุณหภูมิสัมผัสที่อนุญาต |
| หัววัดเหล็กหล่อ ZT12 |
|
|
|
|
| หัววัดมาตรฐาน PT12 |
|
|
|
|
| หัววัดมาตรฐาน PT08 |
|
|
|
|
| หัววัดมาตรฐาน TC510 |
|
|
|
|
| หัววัดท่อคริสตัลขนาดเล็ก PT06 |
|
|
|
|
| หัววัดขนาดเล็ก PT04 |
|
|
|
|
| หัววัดอุณหภูมิสูง |
|
|
|
ต่ำกว่า 480ºC |
