เครื่องทดสอบกระแสไหลวนสนามแม่เหล็กระยะไกล ประสิทธิภาพสูง อเนกประสงค์ และอัจฉริยะ หลายความถี่

เครื่องทดสอบกระแสไหลวนสนามแม่เหล็กระยะไกลประสิทธิภาพสูง อเนกประสงค์ และอัจฉริยะแบบหลายความถี่

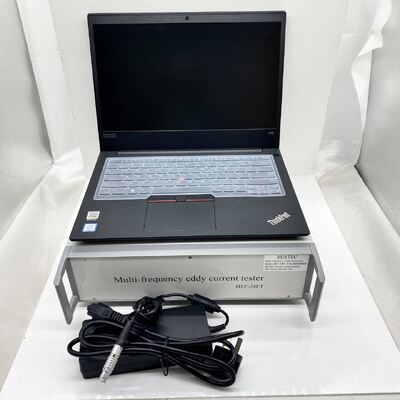

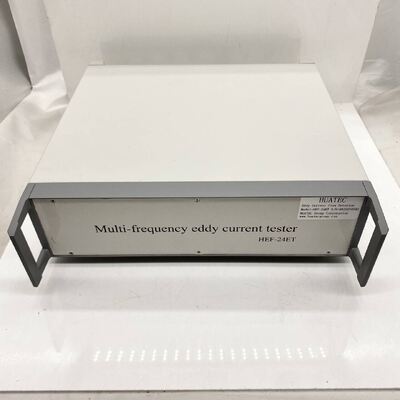

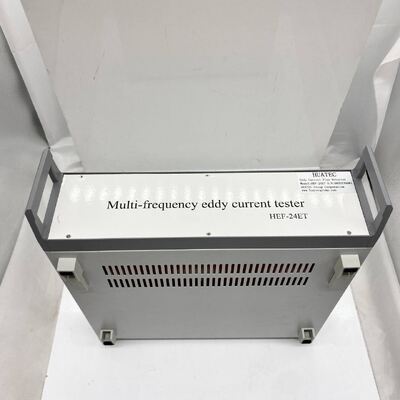

HEF-24ET เป็นเครื่องมือทดสอบกระแสไหลวนแบบดิจิทัลอัจฉริยะรุ่นใหม่ เป็นอุปกรณ์ทดสอบแบบไม่ทำลายด้วยกระแสไหลวนรุ่นใหม่ ด้วยการนำเทคโนโลยีอิเล็กทรอนิกส์ดิจิทัลที่ทันสมัยที่สุด เทคโนโลยีการไหลวนแบบหลายความถี่ และเทคโนโลยีไมโครโปรเซสเซอร์มาใช้ สามารถตรวจจับรอยร้าวที่ผนังด้านในและผนังด้านนอกของท่อโลหะทั้งแบบเฟอร์โรแมกเนติกและไม่เฟอร์โรแมกเนติกได้แบบเรียลไทม์

HEF-24ET มีระบบทดสอบกระแสไหลวนที่สมบูรณ์แบบ ผสานรวมกับระบบทดสอบกระแสไหลวนแบบหลายความถี่ หลายช่องสัญญาณแบบดั้งเดิม นอกจากนี้ยังสามารถเปลี่ยนเป็นอุปกรณ์ทดสอบกระแสไหลวนประสิทธิภาพสูง อเนกประสงค์ และอัจฉริยะได้

ด้วยช่องทดสอบสี่ช่องที่ค่อนข้างเป็นอิสระ HEF-24ET สามารถรับสัญญาณกระแสไหลวนแบบสัมบูรณ์สี่ช่องและแบบดิฟเฟอเรนเชียลสี่ช่อง ผ่านการสลับแบบซอฟต์แวร์ เครื่องมือยังสามารถสลับเป็นเครื่องตรวจจับการทดสอบกระแสไหลวนแบบสองความถี่คู่ พร้อมการเชื่อมต่อโพรบสองตัวพร้อมกัน ความถี่ในการทดสอบอยู่ที่ 50Hz ถึง 10MHz พร้อมช่วงความถี่ที่ปรับได้ และมีฟังก์ชันขยายสัญญาณทดสอบที่อ่อนแอและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง นำไปใช้กับการทดสอบรอยร้าวของท่อ ด้วยโพรบแบบทะลุผนังด้านใน สามารถตรวจจับข้อบกพร่องต่างๆ เช่น รอยร้าวที่ผนังด้านใน/ด้านนอก การกัดกร่อน การสึกกร่อน การบางลง วัสดุผนัง และข้อบกพร่องภายในได้อย่างง่ายดาย และมีคุณสมบัติการทดสอบอัตโนมัติที่ควบคุมด้วยคอมพิวเตอร์ การแสดงผลแบบดิจิทัล ความไวในการทดสอบสูง ประสิทธิภาพที่เสถียร และอื่นๆ

ดังนั้น HEF-24ET จึงเหมาะอย่างยิ่งสำหรับการตรวจจับข้อบกพร่องและการวัดความหนาของผนังและการวิเคราะห์ประเมินท่อโลหะ (ทองแดง ไทเทเนียม อลูมิเนียม เซอร์โคเนียม และวัสดุโลหะอื่นๆ) และชิ้นส่วนโลหะที่ใช้งานอยู่ รวมถึงในอุตสาหกรรมพลังงานนิวเคลียร์ พลังงานไฟฟ้า ปิโตรเคมี การบินและอวกาศ การบิน และแผนกอื่นๆ โดยละเอียดมากขึ้น เช่น การทดสอบท่อหม้อไอน้ำก่อนใช้งานหรือระหว่างใช้งาน ท่อแลกเปลี่ยนความร้อน ท่อใต้ดิน และท่อเหล็กหล่อ เป็นต้น

ข้อมูลจำเพาะ

1.ช่วงความถี่:50 Hz ~ 10 MHz

2. ความถี่ที่เลือกได้สองความถี่อย่างอิสระ

3. หน่วยผสม 3 หน่วย (เครื่องผสมอัตโนมัติ)

4. หน่วยความจำติดตามสัญญาณกระแสไหลวน 4 สัญญาณแบบเรียลไทม์

5.ช่วงเกน:0 ~ 99dB ปรับได้อย่างต่อเนื่อง, การทำงานแต่ละไฟล์มีขั้นละ 0.1dB

6.การหมุนเฟส:0 ~ 359 ° ปรับได้อย่างต่อเนื่อง, ความแม่นยำ 1 ° ในกระบวนการตั้งค่าเฟส หน้าจอจะแสดงการเปลี่ยนแปลงเฟสในอิมพีแดนซ์หลังระนาบและค่าแอมพลิจูดและเฟสของสัญญาณกระแสไหลวนแบบเรียลไทม์ สะดวกและเข้าใจง่าย

7. ตัวกระตุ้นโพรบที่ปรับได้ 1-8

8. การปรับสมดุลอิเล็กทรอนิกส์แบบดิจิทัล/อนาล็อกความเร็วสูง

9. การแสดงผลระนาบอิมพีแดนซ์สี่เส้นทางและเส้นโค้งภายในแปดเส้น

10. การแสดงผลการสแกนแบบฐานเวลา

11. ฟังก์ชันการปิดกั้นล่าช้าของเส้นทางหน่วยความจำ

12. การสนทนาระหว่างมนุษย์กับเครื่องจักรแบบเมนู (เป็นภาษาอังกฤษ)

13.ระบบปฏิบัติการคือWinXp, Win7, Win8

14. การวัดแอมพลิจูดและเฟสของสัญญาณอัตโนมัติ และการเล่นซ้ำสัญญาณกระแสไหลวนแบบช้า (ปรับได้)

15. การกรองดิจิทัล: Low-pass: 0hz ~ 2000hz, high-pass: 0hz ~ 2000h.

16. ฟังก์ชันการวิเคราะห์การกำหนดค่า

17. สามารถติดตั้งการเข้าถึงแบบสัมบูรณ์ แบบดิฟเฟอเรนเชียล และแบบเปรียบเทียบตัวเอง รวมถึงประเภททะลุ ประเภทสอดแทรก ประเภทแบน ประเภทจุด ประเภทหมุน และโพรบอื่นๆ

18. ด้วยการเตือนเฟส/แอมพลิจูดที่ไม่คงที่ที่เป็นเอกลักษณ์

19. พอร์ตเอาต์พุตการเตือนฮาร์ดแวร์หลายพอร์ต

20. เอาต์พุตการเตือนแบบเรียลไทม์ เอาต์พุตการเตือนล่าช้า

21. ที่เก็บข้อมูลจำนวนมากสามารถเก็บขั้นตอนการทดสอบและข้อมูลการทดสอบต่างๆ ได้

22. การแสดงผลแบบ C-scan

23. การแสดงเส้นโค้งเฟส/ความลึกของข้อบกพร่องอัตโนมัติ

24. การแสดงผลบนหน้าจอเดียวของแผนภาพภาคตัดขวางของท่อที่ใช้งานอยู่ หมายเลขลำดับของท่อที่ทดสอบ และสัญญาณทดสอบกระแสไหลวน

25. การจำแนกเครื่องหมายของแผนภาพภาคตัดขวางของท่อ เพื่อสร้างแผนที่ภาพรวมการทดสอบกระแสไหลวนของท่อที่ใช้งานอยู่

26. การจำแนกผลการทดสอบทางสถิติ (การแสดงผลแบบตารางและฮิสโตแกรม) เพื่ออำนวยความสะดวกในการวิเคราะห์ผลการทดสอบสะสม

27. แสดงปฏิทินและเวลาโดยอัตโนมัติ

28. ระบบวิเคราะห์ข้อมูลเสริม

การใช้งาน

เหมาะอย่างยิ่งสำหรับอุตสาหกรรมพลังงานนิวเคลียร์ พลังงานไฟฟ้า ปิโตรเคมี การบินและอวกาศ การบิน และแผนกอื่นๆ ในการให้บริการท่อทองแดง ไทเทเนียม อลูมิเนียม เซอร์โคเนียม และท่ออื่นๆ ชิ้นส่วนโลหะสำหรับการตรวจจับข้อบกพร่องและการวัดความหนาของผนัง และการทดสอบท่อเฟอร์โรแมกเนติกที่หลากหลาย การวิเคราะห์และการประเมิน
