เครื่องตรวจสอบความบกพร่อง HCDX-3000

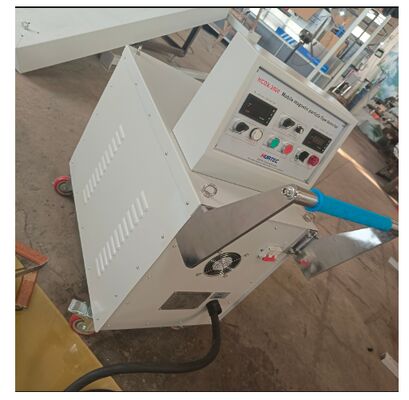

แบบเคลื่อนที่เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็ก HCDX-3000

เครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กแบบเคลื่อนที่ HCDX-3000 เหมาะสำหรับการตรวจจับชิ้นงานด้วยการทำให้เป็นแม่เหล็กด้วยไฟฟ้ากระแสสลับ มีฟังก์ชันการลบล้างสนามแม่เหล็ก และไม่ต้องมีการตั้งค่าชุดลบล้างสนามแม่เหล็กเพิ่มเติม ใช้ไมโครคอนโทรลเลอร์ 8 บิตเป็นตัวควบคุมสำหรับเครื่องตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กนี้ และสามารถควบคุมกระแสแม่เหล็กได้อย่างต่อเนื่องผ่านการเก็บสัญญาณการข้ามแรงดันไฟฟ้าศูนย์ของไฟฟ้ากระแสสลับและสัญญาณควบคุมกระแสได้อย่างแม่นยำ มีฟังก์ชันจำกัดกระแสสูงสุด ด้วยฟังก์ชันควบคุมเฟส เครื่องตรวจจับนี้จึงเหมาะสำหรับทั้งเทคนิคต่อเนื่องและเทคนิคแบบคงค้าง

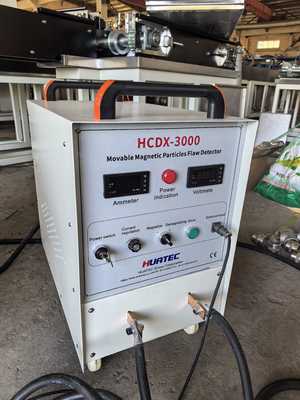

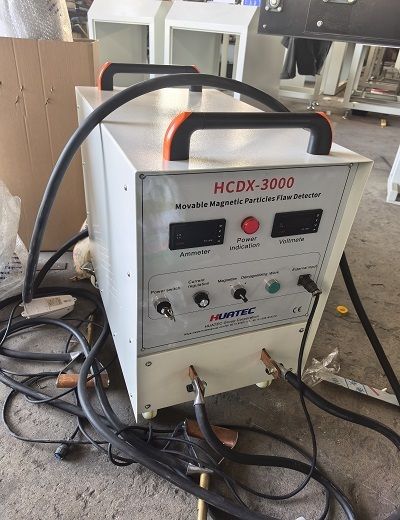

ค่ากระแสจะแสดงบนแอมมิเตอร์แบบอนาล็อกหรือแอมมิเตอร์แบบดิจิทัล ชุดหัววัดและปุ่มกดใช้สำหรับการทำงานในพื้นที่แคบ

กระแสเอาต์พุตจะลดลงจากค่าเริ่มต้นเป็นศูนย์โดยอัตโนมัติเมื่อทำการลบล้างสนามแม่เหล็ก ใช้วงจรตัดต่อแบบไม่สัมผัสสำหรับอุปกรณ์

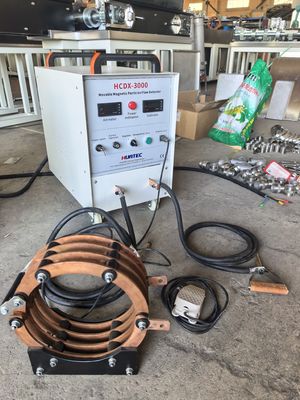

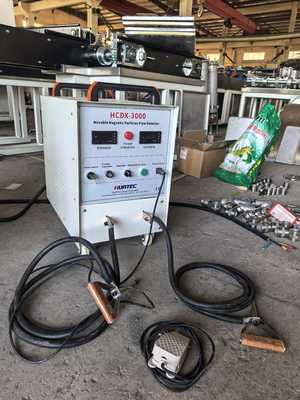

เครื่องตรวจจับนี้สามารถเชื่อมต่อกับชุดหัววัด (ชุดอิเล็กโทรดแบบมือถือ) หรือสายเคเบิลแบบเกลียว (ขดลวดแบบยืดหยุ่น) นอกจากนี้ยังมีขดลวดหรืออิเล็กโทรดบางชนิดที่ออกแบบมาสำหรับอุปกรณ์นี้เพื่อสร้างเป็นเครื่องมือตรวจสอบแบบง่ายๆ เป็นอุปกรณ์เสริม

คุณสมบัติ:
เครื่องโฮสต์แบบเคลื่อนที่ :
สามารถใช้เป็นแหล่งจ่ายไฟสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
สามารถใช้เป็นแหล่งจ่ายไฟสำหรับการทำให้เป็นแม่เหล็กแบบตามยาว
เครื่องมือตรวจสอบแบบง่าย:
อิเล็กโทรดสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
ขดลวดสำหรับการทำให้เป็นแม่เหล็กแบบวงกลม
การปรับอิเล็กโทรดปลายด้วยมือ
อ่างสแตนเลส
ถังสแตนเลส (รวมปั๊มฉีดและปั๊มผสม)
ปืนฉีด
สามารถนำหมึกแม่เหล็กกลับมาใช้ใหม่ได้
รองรับอนุภาคแม่เหล็กสีดำ, อนุภาคแม่เหล็กสีแดง, อนุภาคแม่เหล็กเรืองแสง
แสง UV เป็นอุปกรณ์เสริมสำหรับการทดสอบอนุภาคแม่เหล็กเรืองแสง

ตารางการกำหนดค่า:

หมายเหตุ: “●” หมายถึงมาตรฐาน ในขณะที่ “○” หมายถึงอุปกรณ์เสริม

ฟังก์ชันหลัก:

*วิธีการตรวจจับข้อบกพร่อง: วิธีการรองรับ, วิธีการพัน, วิธีการขดลวด

*วิธีการทำให้เป็นแม่เหล็ก: การทำให้เป็นแม่เหล็กด้วยไฟฟ้ากระแสสลับ, การทำให้เป็นแม่เหล็กด้วยไฟฟ้ากระแสตรง (HWDC/FWDV)

*วิธีการลบล้างสนามแม่เหล็ก: การลบล้างสนามแม่เหล็กด้วยไฟฟ้ากระแสสลับใช้วิธีการลบล้างสนามแม่เหล็กจากระยะไกล (วิธีลดทอน) และการลบล้างสนามแม่เหล็กด้วยไฟฟ้ากระแสสลับใช้วิธีการลบล้างสนามแม่เหล็กความถี่ต่ำพิเศษ

การทำให้เป็นแม่เหล็ก: ใช้ปลายทั้งสองของแกนรองรับเพื่อสัมผัสบริเวณตรวจจับข้อบกพร่องของแผ่นเหล็ก และระยะห่างของแกนรองรับคือ 0~500 มม. (ปรับระยะห่างตามประสบการณ์)
