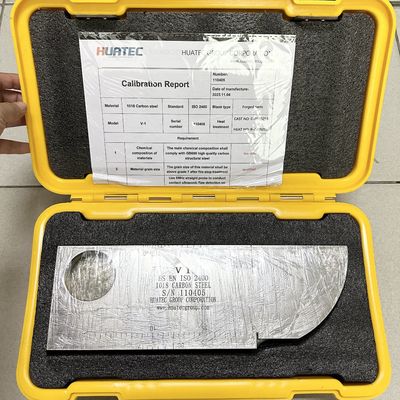

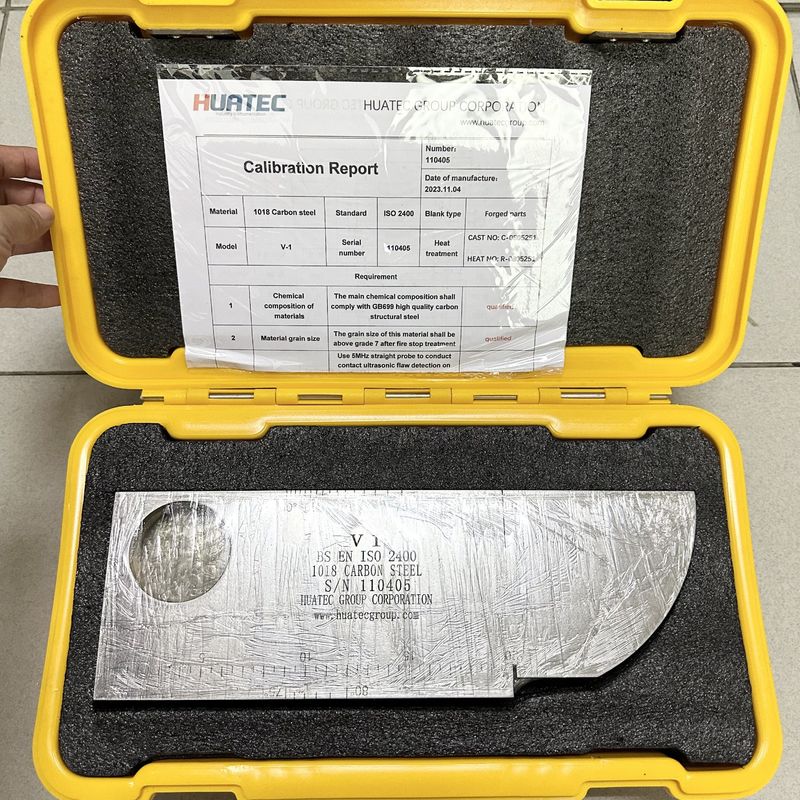

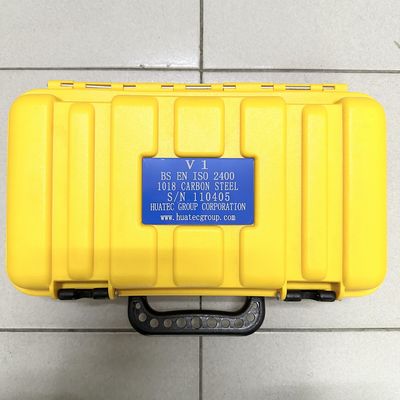

บล็อกการปรับ IIW V1

บล็อกการปรับ IIW V1

มาตรฐาน: ISO2400-1972E

บล็อกทดสอบ IIW (บล็อกทดสอบ V-1) ยังเรียกว่าบล็อกทดสอบดัตช์มันเป็นแบบทดสอบมาตรฐานสากลที่อนุมัติโดยสถาบันการปั่นสากล (IIW) และแนะนําโดยองค์กรสากลเพื่อมาตรฐาน (ISO)รูปและขนาดแสดงในรูป 1-1:

จุดการใช้หลัก

(1) ระยะไดนามิก, ความเรียบตรงแนวราบและระยะการตรวจสอบคลื่นระยะยาวของเครื่องตรวจสอบความบกพร่องสามารถวัดได้โดยใช้หนาของบล็อกทดสอบ 25 มม.

(2) กว้าง 50 และ 1.5 ช่องผ่านถูกใช้ในการกําหนดขอบความรู้สึกของมุมการสลายสัญจร oblique และสัญจรสายยาวตรงมันยังเป็นไปได้ที่จะประมาณขนาดของพื้นที่ตาบอดของ sonda ตรงและความสามารถเจาะของอุปกรณ์วัดรวมกับ sonda.

(3) จุดตกและพื้นที่ตาบอดของซอนด์ที่ชันถูกวัดโดยใช้พื้นผิวโค้ง R100mm และสัดส่วนแกนเวลาและจุดศูนย์สามารถถูกแก้ไขได้

(4) ความละเอียดด้านยาวของซอนด์ตรงสามารถวัดกับระนาบ notch ของ 85mm, 91mm และ 100mm;

(5) ใช้ขอบมุมขวาของบล็อกการทดสอบเพื่อวัดมุมสับสนของรังสีเสียง

รายละเอียด

คําอธิบาย:
ใช้สําหรับการปรับขนาดของแทรนสติกเซอร์ตัดและแนวนอน และการตรวจสอบจุดออกของเข็มตัดและมุมหัก สามารถใช้สําหรับความละเอียดและความรู้สึก
การตรวจสอบ
