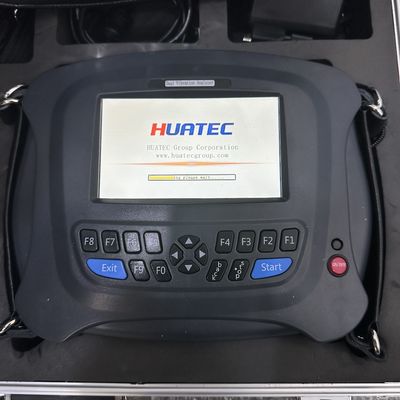

HG-904A เครื่องวิเคราะห์การสั่นสะเทือนแบบสองช่องในสถานที่ เครื่องปรับความเข้มงวดแบบไดนามิกสําหรับวินิจฉัยการสั่นสะเทือนของโรเตอร์

HG-904A เครื่องวิเคราะห์การสั่นสะเทือนแบบสองช่องในสถานที่ เครื่องปรับความเข้มงวดแบบไดนามิกสําหรับวินิจฉัยการสั่นสะเทือนของโรเตอร์

ความ ไม่ สมดุล เป็น หนึ่ง ใน สาเหตุ สําคัญ ของ การ สั่นสะเทือน ของ เครื่องจักร. มี การ ประมาณ ว่า ประมาณ 50 เปอร์เซ็นต์ ของ ความ ไม่ สมดุล ทั้งหมด เกิด จาก ความ ไม่ สมดุล ของ เครื่องจักร.วิธีที่ดีที่สุดในการกําจัดความไม่สมดุลทางกลคือการสมดุลในสถานที่.ใหม่HG904A เครื่องวิเคราะห์/ปรับสมดุลเครื่องจักร เป็นที่ใช้สําหรับวัตถุประสงค์นี้ โดยเฉพาะอย่างยิ่ง มันสามารถวัดความเข้มแข็งของความสั่นสะเทือน; การวินิจฉัยสาเหตุของความสั่นสะเทือนโดยการวิเคราะห์ความถี่ของความถี่มันยังสามารถใช้ในการวัดความเร็วหมุนและระยะสั่น, และคํานวณน้ําหนักความไม่สมดุลและสถานที่

ระยะความยาวและความถี่ตอบสนองสําหรับการวัดการสั่นรวม:

Fอาหาร:

• ใช้งานง่าย
• ภาพวาดเวกเตอร์, กระบวนการและผลการสมดุลแสดงให้เห็นอย่างชัดเจนในสายตา
• การเก็บข้อมูลการสมดุล 10 รอเตอร์
• เลือกได้ของน้ําหนักการทดลอง ลบหรือยังคง
• การแยกผลการสมดุลออกเป็นสองตําแหน่งที่กําหนด
• ระยะน้ําหนักการทดลองคํานวณตามน้ําหนักของหมุน, ความเร็วหมุน, แพร่รัศมีและความละเอียดของความสมดุลที่ต้องการ
• ความเป็นจริงของปริมาณการทดลองตัดสินโดยอัตโนมัติ
• การวัด RPM, amplitude และ phase
• AD:16 บิต
• ที่ 400800,1600,3200,640012800 เส้น FFT สเปคเตอร์และฟังก์ชันการวินิจฉัย
• การรวบรวมข้อมูลพร้อมกันแบบสองช่อง
• การลดการปรับปรุงเครื่องจักรกลสําหรับการวินิจฉัยหมุนและเกียร์
• ฟังก์ชันโอนสําหรับการวัดความถี่ธรรมชาติ
• การแสดงรูปคลื่นและสเป็คตรัมด้วยจอ LCD ขนาดใหญ่
• การเก็บค่าการสั่นสะเทือนและรูปคลื่นการสั่นสะเทือน

สภาพการทํางาน

• ระยะอุณหภูมิ: จาก 5 °C ถึง 50 °C
• ความชื้นสัมพัทธ์:<85% ไม่อิ่ม
• ไม่รวมก๊าซคาวสติก
• ไม่มีสนามไฟฟ้าแม่เหล็กแรงและแรงกระแทก

รายละเอียด:

• ระยะความเร็วหมุนสําหรับการปรับสมดุลแบบไดนามิก: 70-13,000 r/min
• สามารถเลือกระยะทางอัตโนมัติและระยะทางมือ
• ความแม่นยําในการวัดการสั่นสะเทือน: 5%

l เซ็นเซอร์: เครื่องวัดความเร็วแบบไฟฟ้าชิ้นส่วน, ความเร็วของไฟฟ้าแม่เหล็ก, ความเคลื่อนไหวของเอ็ดดี้ และอื่นๆ

• 8^ธ-order ellipse anti-aliasing filter เครื่องกรองผ่านวงจร RPM
• สัญญาณเข้า:เครื่องวัดเร่ง ICPและความกระชับกําลัง

• ระยะความถี่ของการวิเคราะห์สเปคตรัม: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz เพียงสําหรับการเก็บตัวอย่าง 1 ช่อง(การวิเคราะห์ความถี่ 35KHz),

51.2KHz สําหรับการเก็บตัวอย่าง 2 ช่อง(การวิเคราะห์ความถี่ 20KHz)

• การเก็บข้อมูล: 8G

• แผ่นบันทึก: 10 รหัสสภาพสําหรับการตรวจสอบทางสายตา
• การออกเสียง: USB สําหรับการสื่อสารกับ PC
• พลังงาน: แบตเตอรี่ Ni-MH สามารถชาร์จใหม่ได้ 8 ชั่วโมงในการทํางานต่อเนื่อง
• สภาพแวดล้อมการทํางาน: 0~55^oC, ความชื้น 90% ไม่ประปา
• การวัดความเร็วหมุนด้วยเซ็นเซอร์เซลล์แสง
• ระยะการเคลื่อนไหว: 60dB กับ 48dB ระยะการเพิ่มปรับ
• ขนาด: 21×13×4 ซม. น้ําหนัก: 1.2 กิโลกรัม (รวมแบตเตอรี่)

•

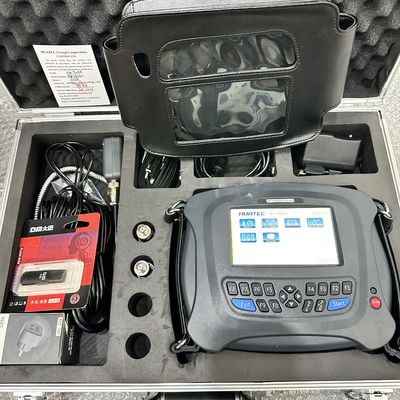

  รายการบรรจุ

  ใหม่HG904A เครื่องเก็บข้อมูลการสั่น 1
  เครื่องวัดความเร็ว 2
  แม็กเนติกมอนท์ 2
  โซนขยายเหล็ก 1
  เครื่องชาร์จแบตเตอรี่ 1
  สายเร่ง 3
  USBสายสื่อสาร 1
  โมดูลการสมดุล 1

  Tacho/Trigger Sensor และเคเบิล 1
  ชุดกระดาษสะท้อนแสง 1
  คู่มือเริ่มต้นรวดเร็ว 1
  ซอฟต์แวร์ CD 1
  ใบรับรองของ HG904A และเซ็นเซอร์ 3
  ขนกระเป๋า 1
