รายละเอียดสินค้า:
|
| ชื่อ: | บล็อกอ้างอิง MTU-3 MPI ประเภท 1 | แอปพลิเคชัน: | บล็อกอ้างอิง MPI ฟลูออเรสเซนต์ |
|---|---|---|---|
| คำหลัก: | บล็อกอ้างอิง MTU-3 MPI ประเภท 1 | ใช้: | บล็อกตรวจสอบการระงับอนุภาคแม่เหล็ก |
| เน้น: | บล็อกอ้างอิง MPI ชนิดที่ 1,บล็อกสอบเทียบการทดสอบแบบไม่ทำลาย,MTU-3 MPI มาตรฐานชุดทดสอบ |
||

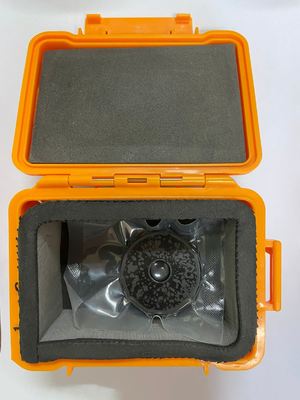

บล็อกอ้างอิง MTU-3 MPI ประเภท 1
EN ISO 9934-2:2002
บล็อกอ้างอิง MTU-3 MPI ประเภท 1 (หรือที่เรียกว่า MTU Test Block No. 3) เป็นบล็อกมาตรฐานสำหรับการสอบเทียบความไวแบบเปียกสำหรับการตรวจสอบอนุภาคแม่เหล็ก (MPI) ใช้เพื่อยืนยันความสามารถในการตรวจจับและสถานะระบบของสารแขวนลอย/ผงแม่เหล็ก เป็นเครื่องมือควบคุมคุณภาพหลักสำหรับการทดสอบแบบไม่ทำลาย (NDT)
ฟังก์ชันหลัก
การยืนยันความไว: ยืนยันความสามารถในการแสดงข้อบกพร่องของผงแม่เหล็ก/สารแขวนลอยแม่เหล็ก และกำหนดว่าความไวได้ลดลงเนื่องจากการเสื่อมสภาพหรือการปนเปื้อนหรือไม่
การควบคุมคุณภาพระบบ: การตรวจสอบอุปกรณ์ MPI, ความเข้มข้นของสารแขวนลอยแม่เหล็ก และสภาพแสง (แสง UV/แสงขาว) เป็นประจำทุกวันเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนด

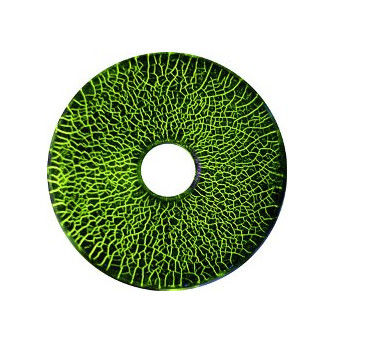

การเปรียบเทียบมาตรฐาน: มาพร้อมกับภาพอ้างอิงมาตรฐาน ซึ่งเปรียบเทียบการแสดงรอยแตกที่วัดได้กับมาตรฐานเพื่อกำหนดว่าระบบมีคุณสมบัติหรือไม่
การประเมินวัสดุสิ้นเปลือง: เปรียบเทียบประสิทธิภาพการทดสอบของผงแม่เหล็กยี่ห้อ/ล็อตที่แตกต่างกัน และสารแขวนลอยแม่เหล็กใหม่และเก่า
การใช้งานและการวิเคราะห์ฟังก์ชันของบล็อกอ้างอิง MTU-3 MPI ประเภท 1
|
1. ตรวจสอบผลกระทบของการทำให้เป็นแม่เหล็ก (ทิศทางและความเข้มของสนามแม่เหล็ก) |
บล็อกทดสอบ MTU-3 มักทำจากวัสดุที่มีค่าสภาพซึมซาบได้ทางแม่เหล็กสูง เมื่อวางบล็อกทดสอบบนพื้นผิวของชิ้นงานที่ตรวจสอบและทำให้เป็นแม่เหล็กพร้อมกับชิ้นงาน ผู้ปฏิบัติงานจะกำหนดทิศทางของสนามแม่เหล็กบนพื้นผิวของชิ้นงานโดยสังเกตว่ารอยแตกในทิศทางใดแสดงร่องรอยแม่เหล็ก ตัวอย่างเช่น หากมองเห็นเฉพาะรอยแตกแบบรัศมี แสดงว่าสนามแม่เหล็กเป็นแบบวงแหวน หากมองเห็นเฉพาะรอยแตกแบบวงกลม แสดงว่าสนามแม่เหล็กเป็นแบบรัศมี |
|
2. ประเมินความไวโดยรวมของระบบ |
ข้อบกพร่องที่สร้างขึ้นบนบล็อกทดสอบนั้นละเอียดมาก และจะแสดงผลได้อย่างชัดเจนก็ต่อเมื่อระบบการตรวจจับทั้งหมด (ค่ากระแส, วิธีการทำให้เป็นแม่เหล็ก, ความเข้มข้นของสารแขวนลอยแม่เหล็ก, ความสะอาด, สภาพแสง ฯลฯ) อยู่ในสภาพดี |
|
3. การตรวจสอบประสิทธิภาพประจำวัน |
·ก่อนเริ่มงานทดสอบทุกวัน หรือหลังจากเปลี่ยนกระบวนการและอุปกรณ์ทดสอบ การใช้บล็อกทดสอบ MTU-3 เพื่อการสอบเทียบอย่างรวดเร็วเป็นขั้นตอนการควบคุมคุณภาพที่สำคัญเพื่อให้แน่ใจว่าผลการทดสอบมีความน่าเชื่อถือ สิ่งนี้เป็นไปตามข้อกำหนดด้านกฎระเบียบของอุตสาหกรรมมาตรฐานสูง เช่น การบินและอวกาศ พลังงานนิวเคลียร์ และอุปกรณ์แรงดัน |
|
4. เปรียบเทียบประสิทธิภาพของสารแขวนลอยแม่เหล็กที่แตกต่างกัน |
·โดยการใช้บล็อกทดสอบ MTU-3 เดียวกันและข้อกำหนดการทำให้เป็นแม่เหล็กเดียวกัน สามารถเปรียบเทียบประสิทธิภาพของสารแขวนลอยแม่เหล็ก (รวมถึงแบบเรืองแสงและไม่เรืองแสง) จากล็อตหรือซัพพลายเออร์ที่แตกต่างกันได้ สารแขวนลอยแม่เหล็กที่มีประสิทธิภาพดีกว่าจะส่งผลให้การแสดงข้อบกพร่องชัดเจนขึ้นและมีความคมชัดสูงขึ้นบนบล็อกทดสอบ |
ในระหว่างกระบวนการทดสอบอนุภาคแม่เหล็ก บล็อกทดสอบ MTU-3 ประเภท I จะตรวจสอบและยืนยันความไวโดยรวมของระบบการทดสอบทั้งหมด (รวมถึงอุปกรณ์ วิธีการทำให้เป็นแม่เหล็ก ประสิทธิภาพของสารแขวนลอยแม่เหล็ก และกระบวนการปฏิบัติงาน) เป็นไปตามมาตรฐานที่กำหนด และแสดงทิศทางของสนามแม่เหล็กบนพื้นผิวชิ้นงานอย่างรวดเร็วและชัดเจน
บล็อกอ้างอิง MTU-3 MPI ประเภท 1 เป็นเครื่องมือสำคัญในการรับรองความน่าเชื่อถือ ความสม่ำเสมอ และการตรวจสอบย้อนกลับของผลการทดสอบอนุภาคแม่เหล็ก
บล็อกอ้างอิง MTU-3 MPI ประเภท 1
