รายละเอียดสินค้า:
|
| ชื่อ: | บล็อกทดสอบอนุภาคแม่เหล็ก MTU-3 | แอปพลิเคชัน: | บล็อกอ้างอิง MPI ฟลูออเรสเซนต์ |
|---|---|---|---|
| คำหลัก: | บล็อกทดสอบอนุภาคแม่เหล็ก MTU-3 | ใช้: | บล็อกตรวจสอบการระงับอนุภาคแม่เหล็ก |
| เน้น: | คล็อคมาตรฐาน MPI ประเภท 1,บล็อกตรวจสอบอนุภาคแม่เหล็ก,มาตรฐานมาตรฐานการทดสอบ NDT |
||

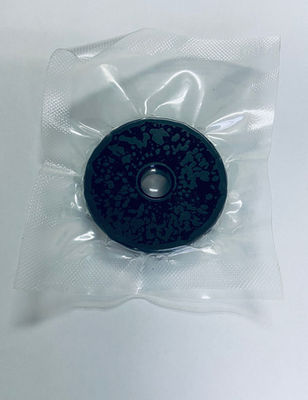

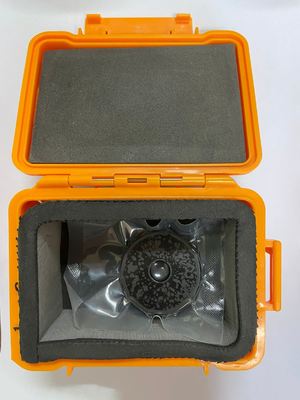

แบบ 1 บล็อกอ้างอิงสําหรับ MPI
EN ISO 9934-2:2002
แบบ 1 บล็อกอ้างอิงสําหรับ MPI(ยังรู้จักกันในชื่อ MTU Test Block No. 3) เป็นบล็อกมาตรฐานในการปรับความรู้สึกที่เปียกสําหรับการตรวจสอบอนุภาคแม่เหล็ก (MPI)ใช้ในการตรวจสอบความสามารถในการตรวจจับและสถานะระบบของสารสับสน / ขาวแม่เหล็กเป็นเครื่องมือหลักในการควบคุมคุณภาพสําหรับการทดสอบที่ไม่ทําลาย (NDT)
ฟังก์ชันหลัก
การตรวจสอบความรู้สึก: ตรวจสอบความสามารถในการแสดงความบกพร่องของ Magnetic Powder/Magnetic Suspension และกําหนดว่าความรู้สึกได้ลดลงเนื่องจากการแก่ตัวหรือการติดเชื้อหรือไม่
การควบคุมคุณภาพของระบบ: การตรวจสอบรายวัน/เป็นประจําของอุปกรณ์ MPI, ความเข้มข้นของสารแขวนแม่เหล็ก, และสภาพสว่าง (UV/แสงขาว) เพื่อให้แน่ใจว่ามีความตรงกัน
การเปรียบเทียบเบนชมาร์ค: มาพร้อมกับภาพอ้างอิงมาตรฐาน ซึ่งเปรียบเทียบการแสดงรอยแตกที่วัดกับเบนชมาร์ค เพื่อกําหนดว่าระบบมีคุณสมบัติหรือไม่
การประเมินสื่อบริโภค: เปรียบเทียบผลการทดสอบของเครื่องหมาย / ชุดของผงแม่เหล็กที่แตกต่างกัน และการแขวนแม่เหล็กใหม่และเก่า
แบบ 1 บล็อกอ้างอิงสําหรับการใช้ MPI และการวิเคราะห์ฟังก์ชัน
|
1. ตรวจสอบผลการแม่เหล็ก (ทิศทางและความเข้มข้นของสนามแม่เหล็ก) |
หม้อพิสูจน์ประเภท 1 สําหรับ MPI โดยปกติจะทําจากวัสดุที่มีความสามารถในการผ่านแม่เหล็กสูงเมื่อบล็อกการทดสอบถูกวางบนพื้นผิวของชิ้นงานที่ตรวจสอบและ magnetized พร้อมกับชิ้นงาน, ผู้ประกอบการกําหนดทิศทางของสนามแม่เหล็กบนพื้นผิวของชิ้นงานโดยสังเกตทิศทางของความบกพร่องแสดงร่องรอยแม่เหล็กหากเห็นแค่รอยแตกทางด้านเส้นรัศมี, มันแสดงให้เห็นว่าสนามแม่เหล็กเป็นวงกลม; ถ้ามีแค่รอยแตกแบบเหมาะสม มันแสดงให้เห็นว่าสนามแม่เหล็กเป็นวงกลม |
|
2. ประเมินความรู้สึกของระบบทั้งหมด |
ความบกพร่องประดิษฐ์บนบล็อกการทดสอบมีความละเอียดมาก และสามารถแสดงให้เห็นได้ชัดเจนเมื่อระบบการตรวจสอบทั้งหมด (มูลค่าปัจจุบัน, วิธีการแม่เหล็ก, มูลค่าการแขวนแม่เหล็ก,ความสะอาด, สภาพการสว่าง เป็นต้น) อยู่ในสภาพดี |
|
3. การตรวจสอบผลงานรายวัน |
·ก่อนเริ่มงานการทดสอบทุกวัน หรือหลังจากเปลี่ยนกระบวนการทดสอบและอุปกรณ์การใช้บล็อกการทดสอบ MTU-3 สําหรับการปรับขนาดอย่างรวดเร็ว เป็นขั้นตอนสําคัญในการควบคุมคุณภาพเพื่อรับรองความน่าเชื่อถือของผลการทดสอบซึ่งตอบสนองความต้องการตามกฎหมายของอุตสาหกรรมที่มีมาตรฐานสูง เช่น การบินอวกาศ พลังงานนิวเคลียร์ และอุปกรณ์ความดัน |
|
4. เปรียบเทียบผลงานของความแขวนเหล็กที่แตกต่างกัน |
·โดยใช้เม็ดทดสอบ MTU-3 เดียวกัน และมาตรฐานการแม่เหล็กแบบเดียวกันสามารถเปรียบเทียบประสิทธิภาพของสารสับสปันสีแม่เหล็ก (รวมถึงสารสับสปันสีและไม่สับสปันสี) จากชุดหรือผู้จําหน่ายที่แตกต่างกันได้การแขวนคล้องแม่เหล็กที่มีประสิทธิภาพที่ดีกว่าจะส่งผลให้มีภาพบกพร่องที่ชัดเจนและความแตกต่างที่สูงขึ้นบนบล็อกการทดสอบ |
ระหว่างกระบวนการทดสอบอนุภาคแม่เหล็กบล็อกการทดสอบ MTU-3 ประเภท I ตรวจสอบและยืนยันอย่างรวดเร็วและจุใจว่าความรู้สึกรวมของระบบการทดสอบทั้งหมด (รวมถึงอุปกรณ์), วิธีการแม่เหล็ก, ผลงานการแขวนแม่เหล็ก, และกระบวนการทํางาน) ตอบสนองมาตรฐานที่ต้องการ, และแสดงทิศทางของสนามแม่เหล็กบนพื้นผิวของชิ้นงาน
คล็อคอ้างอิงประเภท 1 สําหรับ MPI เป็นเครื่องมือสําคัญในการรับประกันความน่าเชื่อถือ ความสม่ําเสมอ และความติดตามผลการทดสอบอนุภาคแม่เหล็ก
บล็อกทดสอบอนุภาคแม่เหล็ก MTU-3
