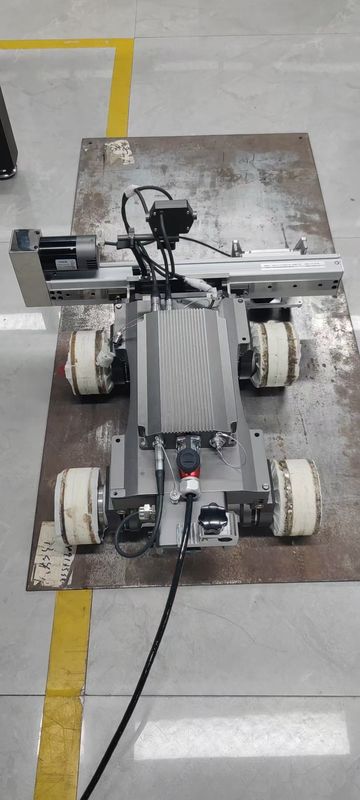

TG-M70 การทดสอบความสูงสูงที่ไม่ทําลายล้าง เครื่องวัดความหนาของแม่เหล็กกับกล้อง

TG-M70 เครื่องวัดความหนาแบบแม่เหล็กไร้รอยต่อสำหรับทดสอบแบบไม่ทำลายด้วยกล้อง

1. การกำหนดค่า

2. บทนำสั้นๆระบบนี้ไม่ต้องใช้โครงนั่งร้าน ไม่ต้องขัดชั้นป้องกันการกัดกร่อน โดยไม่ต้องใช้สารยึดเกาะใดๆ สามารถตรวจจับการกัดกร่อนของผนังที่ระดับความสูงได้อย่างรวดเร็วผ่านระบบควบคุมระยะไกล

.ใช้ล้อแม่เหล็กถาวรแรงสูงจากแร่หายาก แม้ว่าจะเกิดไฟฟ้าดับโดยไม่คาดคิด ก็จะไม่ตกลงมาจากพื้นผิวที่กำลังทดสอบ สามารถเคลื่อนที่ในแนวราบ แนวตั้ง และกลับหัวหลายทิศทางบนพื้นผิวของส่วนประกอบที่เป็นแม่เหล็กถาวรติดตั้งหัววัดอัลตราโซนิกแม่เหล็กไฟฟ้าเพื่อคัดกรองและระบุตำแหน่งการกัดกร่อนของผนังอย่างรวดเร็ว

• สแกนพื้นที่เพื่อทดสอบการกัดกร่อนของความหนาอย่างแม่นยำ
• จับคู่การแสดงผลแบบ A scan และ B scan
• ติดตั้งกล้องวิดีโอ สามารถสังเกตการณ์วิดีโอของพื้นผิวที่ตรวจสอบได้ทันท่วงที
• ระบบควบคุมระยะไกลเพื่อควบคุมทิศทางการสแกน และสามารถตั้งทิศทางการสแกนล่วงหน้าได้
• ลักษณะของรถคืบแม่เหล็กสองล้อ
• รถคืบแม่เหล็กสองล้อเป็นเครื่องมือขั้นสูงที่สามารถบรรทุกอุปกรณ์ทดสอบแบบไม่ทำลายได้หลากหลายชนิด ปัจจุบันได้สะสมประสบการณ์การตั้งถิ่นฐานภาคสนามจำนวนมากในหลายสาขา เช่น ปิโตรเคมี การตรวจสอบพิเศษหม้อไอน้ำ และพลังงานไฟฟ้า สามารถบรรทุกอัลตราโซนิกแม่เหล็กไฟฟ้าที่ก้นท่อ ข้อต่อสามทาง และบริเวณที่มีการกัดกร่อน การสึกกร่อนรุนแรงอื่นๆ เพื่อทำการตรวจสอบหรือวัดความหนาแบบ B scan ผู้เชี่ยวชาญด้านการตรวจจับการกัดกร่อนของท่อในอุตสาหกรรม

3. รถคืบแม่เหล็กสองล้อมีคุณสมบัติดังต่อไปนี้: โครงสร้างกะทัดรัด ความยืดหยุ่นสูง แรงดูดแม่เหล็ก ความแม่นยำในการควบคุมสูง เทคโนโลยีการตรวจจับขั้นสูง การตรวจจับวิดีโอที่เข้ากันได้ และกลไกการยกหัววัดที่เป็นเอกลักษณ์ สำหรับการตรวจจับการกัดกร่อนของท่อ ภาชนะ และแผ่นโลหะโดยอัตโนมัติ

1) โครงสร้างกะทัดรัดและยืดหยุ่นสูง

การออกแบบที่กะทัดรัดและประณีตช่วยให้สามารถตรวจจับการกัดกร่อนสำหรับท่อและภาชนะที่เป็นแม่เหล็กถาวรประเภทต่างๆ ได้อย่างง่ายดาย ล้อแม่เหล็กมีขนาด 350 มม. (ยาว) × 140 มม. (กว้าง) × 130 มม. (สูง) และมีน้ำหนักน้อยกว่า 5.5 กก. โครงสร้างสองล้อที่เป็นเอกลักษณ์ทำให้สามารถเคลื่อนที่ได้อย่างอิสระบนท่อที่มีเส้นผ่านศูนย์กลางอย่างน้อย 100 มม. รัศมีวงเลี้ยวต่ำสุดคือ 400 มม. และสามารถผ่านข้อต่อที่มีรัศมีโค้งงอต่ำสุด 100 มม. ได้อย่างง่ายดาย ดังนั้น ขอบเขตการเคลื่อนที่และการสแกนของรถคืบแม่เหล็กสองล้อจึงขยายออกไปอย่างมาก

2) แรงดูดแม่เหล็กสูง

ในด้านการออกแบบ ใช้แม่เหล็กถาวรแรงสูงจากแร่หายากในล้อแม่เหล็กสองล้อ แม้ว่าจะเกิดไฟฟ้าดับโดยไม่คาดคิด ก็ไม่มีอันตรายที่ตัวรถจะตกลงมาจากพื้นผิวที่กำลังทดสอบ ดังนั้น รถคืบแม่เหล็กสองล้อจึงสามารถทำการสแกนในแนวราบ แนวตั้ง และกลับหัวได้อย่างปลอดภัย น้ำหนักบรรทุกแนวตั้งสูงสุดของรถคืบแม่เหล็กสองล้อคือ 5 กก. ซึ่งหมายความว่าจะไม่ส่งผลกระทบต่อการเคลื่อนที่ในแนวตั้งใดๆ เมื่อลากน้ำหนัก 5 กก.

3) ความแม่นยำในการควบคุมสูง

ความเร็วของรถคืบแม่เหล็กสองล้ออยู่ที่ 0-6 ม./นาที และสามารถเดินหน้าด้วยความเร็วคงที่ โดยใช้ตัวเข้ารหัสความแม่นยำสูงสามารถบรรลุฟังก์ชันการตั้งค่าระยะห่างการตรวจจับ สามารถตอบสนองความต้องการในการตรวจจับของผู้ใช้ได้ดียิ่งขึ้น ตัวอย่างเช่น ลูกค้าต้องการดำเนินการกระบวนการตรวจจับระยะห่างทุกๆ 50 มม. ที่จุดหนึ่งด้านหลังข้อต่อ: ตัวควบคุมสามารถตั้งโปรแกรมได้ และรถคืบแม่เหล็กสองล้อสามารถดำเนินการและตรวจสอบได้ทุกๆ 50 มม. ปรับปรุงประสิทธิภาพและความแม่นยำของการตรวจจับ

4) เทคโนโลยีการตรวจจับขั้นสูง

โดยทั่วไป การวัดความหนาแบบเพียโซอิเล็กทริกถูกใช้ในการวัดความหนาแบบดั้งเดิม และก่อให้เกิดความยากลำบากและความแข็งแกร่งบางประการต่อบุคลากรตรวจสอบในหลายสาขาในแง่ของกระบวนการตรวจจับ ข้อเสียของวิธีการตรวจสอบด้วยตนเองของเครื่องวัดความหนาอัลตราโซนิกแบบเพียโซอิเล็กทริกมีดังนี้: (1) ชั้นสีหรือชั้นออกไซด์บนพื้นผิวของชิ้นงานต้องได้รับการขัดเงา และพื้นผิวต้องได้รับการฟื้นฟูหลังจากการทดสอบเสร็จสิ้น ประสิทธิภาพต่ำมาก (2) อัลตราโซนิกแบบดั้งเดิมต้องเคลือบด้วยสารยึดเกาะ ซึ่งเป็นสภาพที่รุนแรงมากในสถานที่ทำงาน (3) เมื่อทำงานในที่สูง ต้องสร้างแท่นคงที่ ซึ่งมีค่าใช้จ่ายสูงและใช้เวลานาน (4) เป็นเรื่องยากที่จะทำการทดสอบขณะใช้งานที่อุณหภูมิสูง

การใช้ระบบตรวจจับการกัดกร่อนของผนังแบบอัตโนมัติขั้นสูง (อัลตราโซนิกแม่เหล็กไฟฟ้า) จะช่วยแก้ปัญหาที่น่าเบื่อหน่ายข้างต้นได้ และความแม่นยำในการตรวจจับเทียบเท่ากับอัลตราโซนิกแบบเพียโซอิเล็กทริกแบบดั้งเดิม ไม่ต้องสร้างโครงนั่งร้าน ไม่ต้องขัดชั้นป้องกันการกัดกร่อน โดยไม่ต้องใช้สารยึดเกาะใดๆ ผ่านการควบคุมระยะไกลจากพื้นดิน เพื่อให้ได้การคัดกรองตำแหน่งอย่างรวดเร็วของการกัดกร่อนของผนังท่อด้วยความเร็วสูง และการวัดที่แม่นยำของการสแกนที่หนาแน่น ในขณะที่รับประกันความแม่นยำในการตรวจจับ จะช่วยเพิ่มประสิทธิภาพการตรวจจับได้อย่างมากและลดต้นทุนการตรวจจับ

ตำแหน่งการตรวจจับและเส้นทางการตรวจจับของส่วนประกอบที่ระดับความสูงสามารถตรวจสอบและปรับเปลี่ยนได้แบบเรียลไทม์จากพื้นดินโดยใช้กล้องคู่หน้าและหลังที่รวมอยู่ในรถคืบแม่เหล็กสองล้อ เพื่อให้มั่นใจถึงการควบคุมเส้นทางการสแกน

6) รถคืบแม่เหล็กสองล้อหลีกเลี่ยงไม่ได้ที่จะเผชิญกับการกระทำทางกลที่ต้องยกหัววัดเมื่อทำการตรวจจับจุดกัดกร่อนหรือการตรวจสอบแบบ B-scan เมื่อวัดความหนาของจุด การวัดต้องทำที่จุดที่กำหนดเดียวกัน ข้อมูลของแต่ละจุดจะได้มาเมื่อหัววัดสัมผัสกับพื้นผิวที่จะวัด ดังนั้น ฟังก์ชันการยกหัววัดจึงสามารถทำได้เพื่อให้ได้ค่าความหนาที่แม่นยำที่สุด เมื่อทำการสแกนแบบ B-scan บนวัตถุที่จะวัด แม้ว่าหัววัดจะอยู่ใกล้พื้นผิว แต่หากความสูงของรอยเชื่อมที่เหลืออยู่มาก หัววัดจำเป็นต้องยกขึ้นและข้าม ดังนั้น ฟังก์ชันการยกและลดระดับของหัววัดจึงมีความสำคัญมากเช่นกัน

5. โมดูลวัดความหนาอัลตราโซนิกแม่เหล็กไฟฟ้า

อัลตราโซนิกแม่เหล็กไฟฟ้า EMAT และอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิมอยู่ในหมวดหมู่อัลตราโซนิก ความแตกต่างที่สำคัญคือความแตกต่างของทรานสดิวเซอร์ ทรานสดิวเซอร์อัลตราโซนิกเพียโซอิเล็กทริกอาศัยปรากฏการณ์เพียโซอิเล็กทริกของแผ่นเพียโซอิเล็กทริกในการปล่อยและรับคลื่นอัลตราโซนิก ในขณะที่ EMAT อาศัยผลกระทบทางแม่เหล็กไฟฟ้า (แรงแม่เหล็กหดตัว แรงลอเรนซ์) ในการส่งและรับคลื่นอัลตราโซนิก และการแปลงพลังงานจะอยู่ในชั้นผิวโดยตรงบนพื้นผิวของชิ้นงาน การทดสอบอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิมมีความต้องการสูงเกี่ยวกับความเรียบของพื้นผิวชิ้นงาน การทดสอบอัลตราโซนิกแม่เหล็กไฟฟ้ามีความต้องการต่ำเกี่ยวกับพื้นผิวชิ้นงาน อนุญาตให้พื้นผิวชิ้นงานมีสี การเคลือบ และความไม่สม่ำเสมอ เมื่อเทียบกับอัลตราโซนิกทั่วไป อัลตราโซนิกแม่เหล็กไฟฟ้ามีข้อดีดังต่อไปนี้

4. การตรวจจับแบบไม่สัมผัส ไม่ต้องใช้สารยึดเกาะ (ยกได้สูงสุดประมาณ 4 มม.)

ความต้องการพื้นผิวไม่สูง สามารถตรวจจับความหยาบของพื้นผิวได้ ด้วยชั้นออกไซด์ การเคลือบ การเคลือบ และชิ้นงานอื่นๆ

• การตรวจจับที่รวดเร็ว
• EMAT อัลตราโซนิกเพียโซอิเล็กทริก
• แม่เหล็กคริสตัล

สารยึดเกาะ ขดลวดแม่เหล็กไฟฟ้า

กระแสไหลวนจากการสั่น สนามแม่เหล็ก

อัลตราโซนิก อัลตราโซนิก

EMAT

เทคโนโลยีอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิม เทคโนโลยี EMAT

เหมาะอย่างยิ่งสำหรับการตรวจจับความเร็วสูง ออนไลน์ และอัตโนมัติ

เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง

การเปรียบเทียบทางเทคนิคของเทคโนโลยีอัลตราโซนิกเพียโซอิเล็กทริกแบบดั้งเดิมและเทคโนโลยี EMAT ในสภาพแวดล้อมความเร็วสูงและอุณหภูมิสูง

เทคโนโลยี EMAT ได้ถูกนำไปใช้ในการทดสอบแบบไม่ทำลายด้วยตนเอง กึ่งอัตโนมัติ และอัตโนมัติเต็มรูปแบบแบบออนไลน์สำหรับชิ้นงานปลอมเหล็ก แท่งเหล็ก แผ่นเหล็ก และท่อเหล็ก (รวมถึงท่อไร้ตะเข็บ ปลอกน้ำมัน ท่อเชื่อม ฯลฯ) ที่อุณหภูมิห้องและอุณหภูมิสูง

คุณสมบัติการทำงาน

★ตำแหน่งการตรวจจับและเส้นทางการตรวจจับของส่วนประกอบที่ระดับความสูงสามารถตรวจสอบและปรับเปลี่ยนได้แบบเรียลไทม์จากพื้นดินโดยใช้กล้องคู่หน้าและหลังที่รวมอยู่ เพื่อให้มั่นใจถึงการควบคุมเส้นทางการสแกน

5. ไม่ต้องขัดพื้นผิว สามารถทะลุผ่านชั้นป้องกันการกัดกร่อนและสนิมลอยได้ และไม่ต้องใช้สารยึดเกาะ

• ★การวัดความหนาสามารถทะลุผ่านการกัดกร่อนของพื้นผิวที่หนาได้ถึง 4 มม. สี การกัดกร่อน และการเคลือบอื่นๆ ความหนาของวัตถุที่เป็นโลหะที่แสดงโดยเครื่องมือไม่จำเป็นต้องพิจารณาการคำนวณความหนาของการเคลือบ
• ★การไม่ตั้งฉาก (แนวฉากของทรานสดิวเซอร์/หัววัดเทียบกับวัตถุที่ทดสอบ) สูงสุด ±25
• o
• , ความตั้งฉากต่ำหลังจากการวางหัววัด^{1000~9999 ม./วินาที เพิ่มขึ้นในการปรับ: 1 ม./วินาที}★ผลการวัดความหนาสามารถแสดงในรูปแบบค่าดิจิทัล รูปแบบ A-scan รูปแบบภาพ B-scan ตามเวลา และรูปแบบภาพ B-scan ตามระยะทาง (ตัวเข้ารหัส)
• ★ใช้อัลกอริทึมอัจฉริยะของผู้เชี่ยวชาญ มีโหมดการวัดความหนาสามโหมด: โหมดอัตโนมัติ โหมดแมนนวลแบบเกตเดียว (วัดด้วยวิธีจุดสูงสุด) และโหมดแมนนวลแบบสองเกต (วัดด้วยวิธีจุดสูงสุดถึงจุดสูงสุด) ช่วยลดอิทธิพลของปัจจัยมนุษย์ได้อย่างมากและทำให้ขั้นตอนการทำงานง่ายขึ้น
• ฐานข้อมูลความเร็วคลื่นเฉือนของวัสดุพื้นฐานในตัว และสามารถปรับแต่งค่าความเร็วคลื่นเฉือนได้
• ออกรายการบันทึกการตรวจสอบและรายการค่าความหนาโดยตรง เพื่ออำนวยความสะดวกในการวิเคราะห์และประมวลผลข้อมูล
• พารามิเตอร์ทางเทคนิค
• ★สายควบคุมการตรวจจับ: 25 ม.
• ★รัศมีความโค้งต่ำสุดบนพื้นผิวของวัตถุที่วัด: แกนตามยาว ≥ 50 มม. และเส้นรอบวง ≥ 125 มม.

6. การวัดความหนา:

• ความแม่นยำ 0.04 มม. ช่วง 2~120 มม. (เหล็ก)
• ★ระยะห่างการทำงาน / การยก:≤ 4 มม.
• ★การวัดการไม่ตั้งฉาก (แนวฉากของทรานสดิวเซอร์/หัววัดเทียบกับวัตถุที่ทดสอบ): ± 25o
• ความถี่ในการกระตุ้น: 3.0~5.0MHz ความเร็วในการวัด: 16~1 ครั้ง/วินาที
• ช่วงความเร็วเสียง:^{1000~9999 ม./วินาที เพิ่มขึ้นในการปรับ: 1 ม./วินาที}
• ฟังก์ชันเกต: เกตอัตโนมัติ เกตเดี่ยวแบบแมนนวล เกตคู่แบบแมนนวล
• ★การตรวจสอบวิดีโอ: กล้องคู่ทั้งด้านหน้าและด้านหลัง พิกเซลแบบไดนามิกและสแตติกคือ 3 ล้าน / 2304 × 1296หัววัดแม่เหล็กอุณหภูมิปกติ: แม่เหล็กถาวรแบบอ่อนหรือน้อย แรงดูดแม่เหล็ก ≤ 15N วงกลม Φ 30 × สูง 44 มม. น้ำหนัก ≤ 80 กรัม
• ★ขนาดและน้ำหนักตัวเครื่องอุปกรณ์คืบ (โดยประมาณ): ยาว 380 × กว้าง 130 × สูง 120 มม. 6 กก.
• อุณหภูมิในการทำงาน:
• -10~+50°C
• ซอฟต์แวร์วิเคราะห์การวัด
• แสดงผลความหนา A scan และ B scan พร้อมกันออกรายการบันทึกการทดสอบโดยตรง รายการค่าความหนา เพื่ออำนวยความสะดวกในการวิเคราะห์และประมวลผลข้อมูล

7. ★เข้ากันได้กับระบบปฏิบัติการ Win7/10 (32/64 บิต)

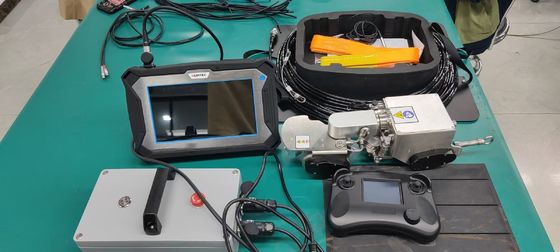

• รายการบรรจุภัณฑ์
• โฮสต์ทดสอบ/คอมพิวเตอร์ส่วนบน 1 ชุด
• HUATEC TG-M70 รถคืบแม่เหล็กสองล้อ (รวมโมดูลวิดีโอและการวัดความหนา) 1 ชุด

8. กล่องจ่ายไฟและควบคุม 1 ชิ้น

• ด้ามจับควบคุม 1 ชิ้น
• สายควบคุมการทดสอบ 1 ชุด
• บล็อกทดสอบมาตรฐาน (เหล็กคาร์บอนทรงกลม Φ 30 × หนา 10 มม.) 1 ชิ้น
• กล่องขนส่งกันกระแทก 1 ชิ้น
• อุปกรณ์ป้องกันการตกของเชือกนิรภัย 1 ชิ้น (อุปกรณ์เสริม)
•
