รายละเอียดสินค้า:
|
| ช่วงความถี่: | 10เฮิร์ต~15เมกะเฮิร์ตซ์ | ได้รับช่วงการปรับ: | 0 ~ 90dB ขั้นตอนขั้นต่ำ 0.5 dB |
|---|---|---|---|
| จำนวนช่อง: | 64ช่อง | การกรองแบบดิจิตอล: | 1~100 |
| กำไรด้านหน้า: | 10~35dB | การกรองผ่านสูง: | 0 ~ 500Hz |
| การกรองผ่านความถี่ต่ำ: | 10เฮิร์ต~10กิโลเฮิร์ตซ์ | การวัดแอมพลิจูดและเฟส: | อัตโนมัติ/คู่มือ |
| เน้น: | อุปกรณ์การทดสอบกระแสกระแสหมุนหลายความถี่,อุปกรณ์ทดสอบ NDT ท้องอากาศ,เครื่องทดสอบกระแสกระแสหมุนเวียนของปิโตรเคมี |
||

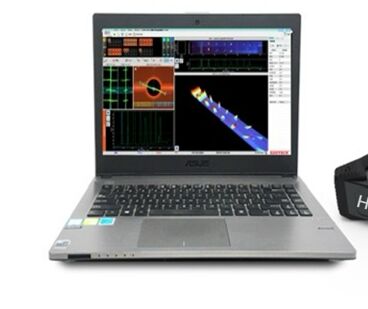

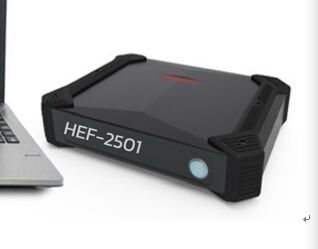

HEF-2501 อุปกรณ์การทดสอบกระแสอิดดี้แบบหลายความถี่สําหรับเครื่องบินอวกาศและปิโตรเคมี
HEF-2501 array eddy current detector เป็น array multi-frequency eddy current detector สามารถตรวจพบความบกพร่องในวัสดุโลหะได้ในเวลาจริง และสามารถแยกประเภทเหล็กเหล็กได้อย่างมีประสิทธิภาพสภาพการรักษาด้วยความร้อนและการเปลี่ยนแปลงความหนา, ฯลฯ ผลการทดสอบที่ได้รับจากการผสมผสานวิธีการตรวจจับหลายวิธีสามารถอํานวยความสะดวกในการวิเคราะห์ข้อมูลอย่างครบถ้วนและการตรวจสอบทางตรงข้ามโดยผู้ตรวจสอบโดยได้รับการประเมินที่เป้าหมายและจริงมากขึ้นโดยเฉพาะอย่างยิ่งใช้ได้กับการทดสอบก่อนการใช้งานและการทดสอบที่ไม่ทําลายล้างในบริการในสาขาต่างๆ เช่น การบิน, การบินอากาศ, พลังงาน, วิศวกรรมนิวเคลียร์, โลหะ, การส่งเรือ, ปิโตรเคมี,และรถยนต์.
I. คําอธิบายหน้าที่
• การทดสอบกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส
• การตรวจสอบสายผสมผสานที่ไม่เป็นทิศทาง
• ฟังก์ชันการตรวจสอบความลึกของรอยแตก
•แผนภูมิแบบลักษณะลักษณะลักษณะแบบลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะ
• ความละเอียดสูงและความรู้สึกสูง
• การใช้งานง่ายๆ ด้วยอินเตอร์เฟซการใช้งานทั้งภาษาจีนและภาษาอังกฤษ (ไม่จําเป็น)
• การสกัดข้อมูลจากภาพ C-scan สามารถตรวจพบความบกพร่องและหาสถานที่ได้อย่างรวดเร็วและมีประสิทธิภาพ
• สนับสนุนการวัดความหนาของผนังท่อ การตรวจหาความบกพร่องบนพื้นผิวและการวัดความลึก การวัดความหนาของผิวเคลือบและเคลือบชั้นของวัสดุโลหะและการคัดแยกวัสดุโลหะต่าง ๆ และความแข็ง.
• มี 32 อุปกรณ์ประมวลผล (การผสมผสาน) ที่ครบวงจร: สามารถแยกแยกหรือยับยั้งสัญญาณระแทกหลายกลุ่มพร้อมกัน
•วิธีการกรองหลายแบบ
• วิธีการเก็บข้อมูลที่หลากหลาย
• มีฟังก์ชันการวิเคราะห์การตั้งค่าการตรวจจับหลายความถี่
• มันเก็บปารามิเตอร์และข้อมูลการตรวจจับ และสามารถส่งออกรายงานใน PDF, EXCEL, WORD เป็นต้น
• สามารถเก็บ/ผลิตรูปคลื่นสัญญาณของกระบวนการตรวจสอบทั้งหมด
• มีแบตเตอรี่ลิตียมในตัว และสามารถทํางานต่อเนื่องได้นานกว่า 6 ชั่วโมง
二,อัตราการผลิต
|
รายการ |
อัตราการผลิต |
|
จํานวนลิงค์ |
2 ชิ้น |
|
จํานวนช่องทาง |
64 ช่องทาง |
|
ประเภทอินเตอร์เฟซของซอนด์ |
อินเตอร์เฟซ LEMO |
|
ความถี่ |
4 |
|
ความถี่ระยะ |
10Hzรางวัล15MHz |
|
ระยะการปรับผลกําไร |
0รางวัล90dB,ขั้นต่ํา 0.5 dB |
|
ระดับอัดอัด |
32 ชิ้น |
|
หน่วยผสมอัตโนมัติ |
32 ชิ้น |
|
การกรองผ่านสูง |
0รางวัล500Hz |
|
การกรองผ่านต่ํา |
10Hzรางวัล10KHz |
|
การกรองดิจิตอล |
1รางวัล100 |
|
การเพิ่มความแข็งแรงด้านหน้า |
10รางวัล35dB |
|
ขับ |
ระดับ 8 |
|
การวัดขนาดและระยะ |
อัตโนมัติ/มือ |
|
การแสดงการวางแผน |
สัญลักษณ์แบบเรียบของอัมพานซ์, การแสดงเส้นโค้งการสแกนฐานเวลา, การแสดง A-scan |
|
รูปแบบเตือน |
เตือนครึ่งเฟส/ เตือนเฟส/ เตือนกล่อง |
|
สัญญาณการออกสัญญาณเตือน |
การออกประตู OC ของทรานซิสเตอร์ |
|
โหมดการสมดุล |
เงินสมทบอิเล็กทรอนิกส์ดิจิตอล |
|
วิธีกรอง |
สามประเภท: การกรองผ่านสูง, การกรองผ่านต่ํา และการกรองดิจิตอล |
|
โหมดการแสดง |
จุด / เส้น / แบดเมนต์สามารถแสดงความลึกแตกสูงสุดและแสดงความลึกแตกในเวลาจริง |
|
การปรับระดับเครื่องสํารวจ |
มันมีหน้าที่แสดงรูปคลื่นของสัญญาณความถี่พื้นฐาน ก่อนการตรวจพบด้วยเครื่องหมายระดับ |
|
อัตราการเพิ่มกําลังทางสองทาง(Y/X) |
0.1 ถึง 10/0.1 ถึง 10 โดย X และ Y สามารถตั้งแยกกันได้ |
|
กุ้งการปรับขนาด |
ความลึกของความบกพร่อง (ความหนา) - อัมพลิทูด / อัมพลิทูด Y / ฟังก์ชันการปรับโค้งระยะ |
|
ฟังก์ชันขยาย |
เล่นซ้ํา วิเคราะห์และบันทึกสัญญาณการตรวจจับกระแส eddy |
|
การวิเคราะห์ข้อมูล |
สร้างรายงานการตรวจสอบโดยอัตโนมัติ รวมถึงข้อมูลการตรวจสอบ, สัญญาณความบกพร่อง, สถานที่, วันที่, บุคลากร และปารามิตรการตรวจสอบอื่น ๆ |
|
การบันทึกและจัดการข้อมูล |
1ระบบสามารถบันทึกแผนภูมิพื้นฐานเวลาอุปสรรคของสัญญาณความบกพร่องท้องถิ่น ไฟล์รูปคลื่นของสัญญาณความบกพร่อง และการปรับปรุงปริมาตรที่เกี่ยวข้องระหว่างการทดสอบ 2ระบบสามารถบันทึกและเล่นข้อมูลของรูปคลื่นการตรวจจับแต่ละรูปแบบในเวลาจริง และวิเคราะห์รูปคลื่นสัญญาณที่บันทึก 3ระบบนี้มีการ์ดความจําที่สามารถนําข้อมูลการตรวจสอบในสถานที่กลับไปที่ห้องปฏิบัติการเพื่อวิเคราะห์ ทําให้สะดวกในการเก็บรักษา |
|
การปฏิสัมพันธ์ระหว่างมนุษย์และคอมพิวเตอร์ |
ระบบสามารถแยกและจัดหมวดสัญญาณด้วยมือเพื่อได้รับพารามิเตอร์ลักษณะ เช่น ความขยายและระยะของสัญญาณประเภทต่างๆ 2ระบบสามารถปรับปรุงการสับเปลี่ยนระยะของสัญญาณที่แตกต่างกันด้วยมือ 3ระบบมีหน้าที่ในการปรับขนาดของสัญญาณตัวอย่างมาตรฐาน 4ระบบสามารถกําหนดระยะเวลาในการรวบรวมข้อมูล |
|
ขนาด น้ําหนัก |
292 × 214 × 69 มม.;2.7 กิโลกรัม |
|
ระยะอุณหภูมิการทํางาน |
- 20°C รางวัล+55°C |
|
พลังงานไฟฟ้าภายนอก |
แอดป์เตอร์: DC19V แบตเตอรี่ลิธีียมชาร์จได้ (14.8V 5.7AH) |
三,รายการการตั้งค่า
|
SN |
ชื่อ |
รายละเอียดแบบ |
จํานวน |
หน่วย |
ความเห็น |
|
1 |
เครื่องตรวจจับกระแสกระแสอุดตัน |
HEF-2501 |
1 |
pc |
|
|
2 |
โน๊ตพ็อต |
D e l l |
1 |
pc |
|
|
3 |
โซนดาร์เรย์ 32 ช่อง |
ปรับแต่ง |
1 |
pc |
โซนดี้จดหมายแบบไร้ทิศทาง |
|
4 |
โซนด์แบบปากกา |
EPB2.JO20 |
1 |
pc |
|
|
5 |
โซนแบบปากกาโค้ง |
EPB2W.JO20 |
1 |
pc |
|
|
6 |
โซนด์ขอบ |
EPD1.CO10 |
1 |
pc |
|
|
7 |
แบล็อกการทดสอบ array |
โลหะไร้ขัด |
1 |
pc |
|
|
8 |
เปรียบเทียบบล็อกทดสอบ |
เหล็ก |
1 |
pc |
|
|
9 |
สายปรับอัตรากระแสไฟฟ้าอุดรธันธ์ |
LEMO16 หลัก -LEMO19 หัว |
1 |
pc |
|
|
10 |
สายสื่อสาร |
สายเคเบิลเครือข่าย |
1 |
pc |
หมวดหมู่ 5 |
|
11 |
เครื่องปรับพลังงาน |
DC-19V |
1 |
pc |
|
|
12 |
กล่องเครื่องมือ |
|
1 |
pc |
|
|
13 |
ใบรับรองคุณสมบัติสินค้า |
|
1 |
pc |
|
|
14 |
ใบรับประกันคุณภาพ |
|
1 |
pc |
|
|
15 |
แนวข้อเสนอความคิดเห็นเกี่ยวกับคุณภาพ |
|
1 |
pc |
|
|
16 |
คู่มือการใช้งานเครื่องมือ |
|
1 |
pc |
|
|
17 |
การสํารองซอฟต์แวร์ระบบ |
ภาษาอังกฤษ/USB แฟลชดริค |
1 |
pc |
|
